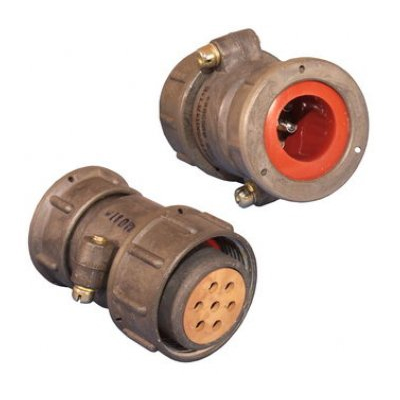

2РТТ28КУЭ7Г11В «5» — это типовой кабельный всеклиматический соединитель серии 2РТТ, рассчитанный на применение в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Расшифровка обозначения

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический коннектор, внутренний монтаж.

• 28 — условный размер корпуса (один из габаритов серии).

• К — кабельное исполнение корпуса (не приборное).

• У — угловой патрубок (кабельный штуцер выполнен под углом).

• Э — модификация по контактному узлу / конструкции.

• 7Г11 — указывает на компоновку контактов: 7 шт. диаметром 2,5 мм, серебряное покрытие, всеклиматическое исполнение.

• В — всеклиматическое исполнение по ГОСТ/ТУ (вилка и розетка рассчитаны на широкий диапазон температур и внешних воздействий).

• «5» в конце, как правило, обозначает вариацию или модификацию поставщика (например, партия, серия, дополнительное отличие по ТУ), но не меняет основную конструкцию и ряд электрических параметров.

Электрические характеристики

• Ток на один контакт — до 25 А.

• Максимальное рабочее напряжение — до 700 В (амплитудное значение до 850 В).

• Сопротивление контакта — не более 1 мОм на контакт.

• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Механические и климатические характеристики

• Количество сочленений‑расчленений — не менее 500 циклов.

• Диапазон рабочих температур среды — от примерно −60 до +100 °C, с возможностью кратковременных перегревов контактной зоны.

• Предусмотрена работа в условиях вибрации (диапазон частот до 1–5000 Гц, ускорение до 300 м/с²) и ударных нагрузок (одиночные удары до 10 000 м/с², многократные — до 1500 м/с²).

Назначение и область применения

Этот разъём обычно используют в кабельных цепях постоянного и переменного тока в радиоэлектронной аппаратуре, где требуется пылебрызгозащита, высокая вибростойкость и работа в широком температурном диапазоне. Конструкция всеклиматического всепогодного исполнения позволяет применять 2РТТ28КУЭ7Г11В «5» также в бортовых, наземных и судовых устройствах, работающих в сложных внешних условиях.
