Назначение и область применения

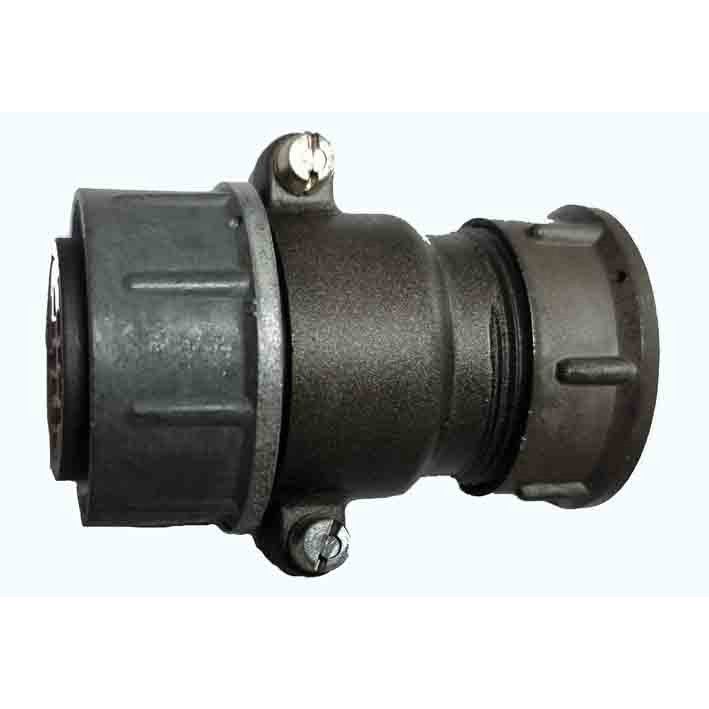

2РТТ28КУЭ711В — это низкочастотный цилиндрический электрический соединитель серии 2РТТ, кабельная розетка общего назначения с резьбовым соединением. Изделие предназначено для работы в цепях постоянного и переменного тока до нескольких мегагерц.

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре как элемент общего назначения: в блоках аппаратуры, кабельных жгутах, испытательных стендах. Он обеспечивает разъёмное соединение кабеля с прибором или между кабельными сборками в цепях питания и сигналов большой мощности.

Конструкция и расшифровка обозначения

Обозначение 2РТТ28КУЭ711В построено по общим правилам серии 2РТТ28. Расшифровка отдельных элементов:

• 2РТТ — тип цилиндрического низкочастотного негерметичного соединителя с резьбовой фиксацией;
• 28 — условный размер корпуса, крупный типоразмер с силовыми контактами;
• К — кабельное исполнение корпуса, для установки на кабель;
• Э — прямой патрубок, в отличие от углового исполнения с буквой «У»;
• 711 — вариант конфигурации контактов: число, диаметр контактов и схема расположения, обычно силовые контакты большого диаметра;
• В — всеклиматическое исполнение, пригодное для эксплуатации в широком диапазоне температур и влажности.

Корпус соединителя металлический, с резьбовым накатным кольцом для фиксации. Контакты имеют серебряное покрытие. Монтаж проводов выполняется пайкой в гнёзда розетки.

Электрические характеристики

Для данного типономинала 2РТТ28КУЭ711В характерны следующие типовые электрические параметры:

• рабочий ток на один контакт — до 25 А для контактов диаметром 2,5 мм; отдельные исполнения серии 28 допускают варианты до 50 А при увеличенном диаметре контакта;
• максимальное рабочее напряжение (амплитудное значение) — порядка 700 В; для части исполнений серии 2РТТ возможно до 850 В;
• сопротивление электрического контакта розетки — не более 1 мОм;
• сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, для ряда модификаций до 5000 МОм;
• рабочая частота — до 3 МГц для цепей постоянного и переменного тока.

Механическая и климатическая стойкость

Соединители серии 2РТТ, включая тип 2РТТ28КУЭ711В, рассчитаны на эксплуатацию в жёстких условиях. Типовые параметры стойкости:

• диапазон рабочей температуры окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• перепады температур с учётом нагрева контактов — от минус 60 до плюс 180 градусов Цельсия;
• относительная влажность до 98 процентов при температуре плюс 40 градусов Цельсия, что соответствует тропикоустойчивому всеклиматическому исполнению;
• стойкость к синусоидальной вибрации в широком диапазоне частот.

Особенности монтажа и эксплуатации

Кабельная розетка с прямым патрубком рассчитана на установку на кабель и последующую фиксацию ответной части резьбовым кольцом. Резьбовое соединение обеспечивает надёжную механическую фиксацию и стабильность электрического контакта при вибрационных нагрузках. Серебряное покрытие контактов снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно для силовых цепей. Всеклиматическое исполнение с индексом «В» позволяет применять соединитель как в отапливаемых помещениях, так и вне их, включая районы с холодным и тропическим климатом.
