Назначение и общее описание

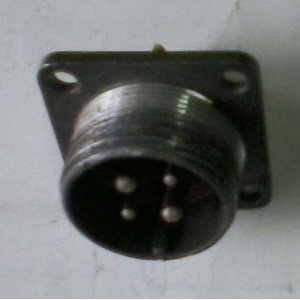

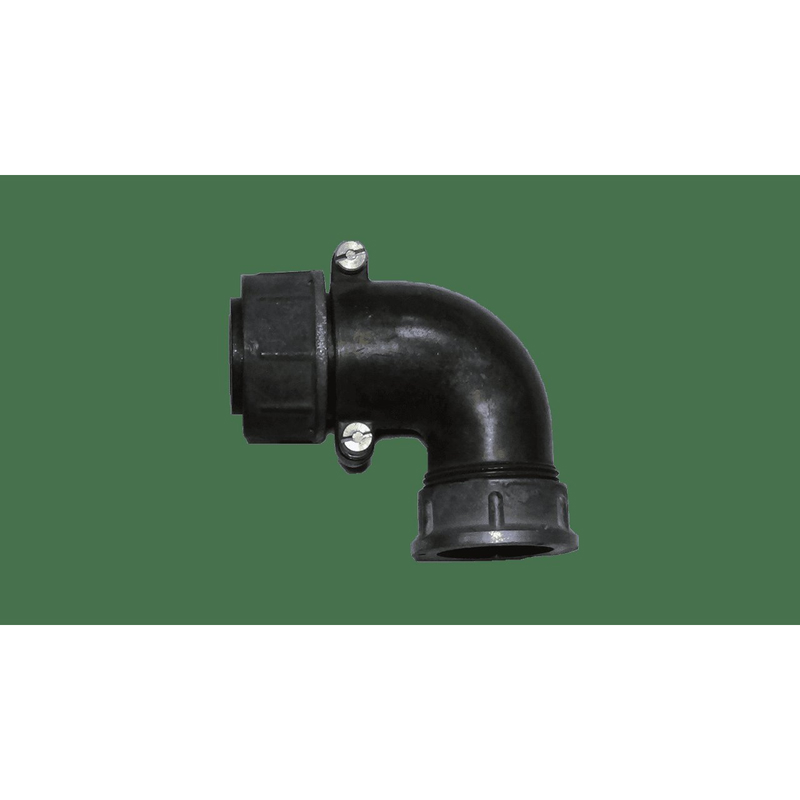

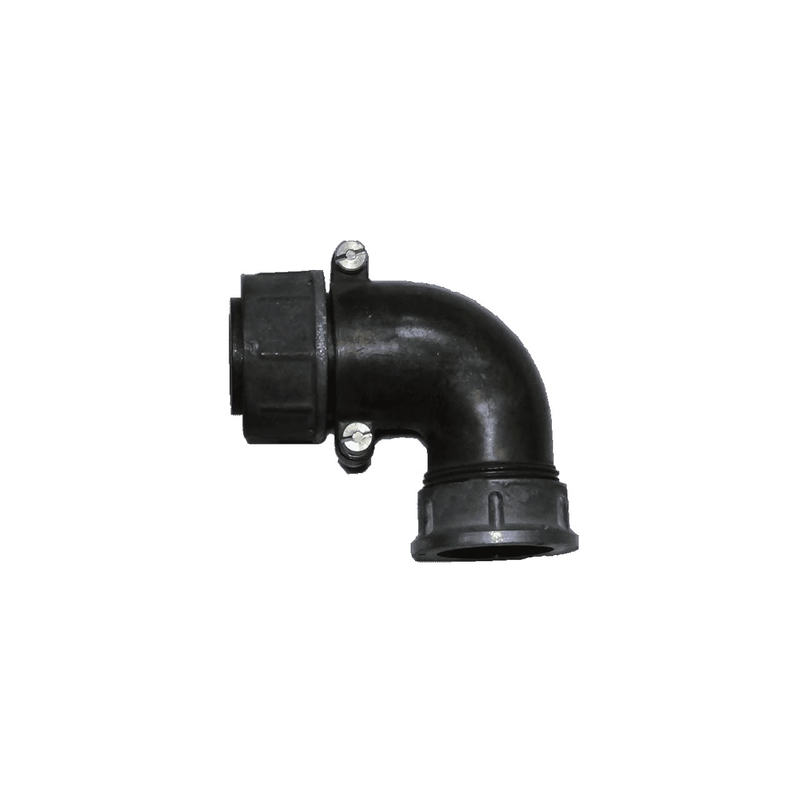

2РТТ28КУЭ4Ш10В «5» — цилиндрический низкочастотный разъём, выпускаемый заводом «Элекон» (Казань). Изделие относится к серии 2РТТ, предназначенной для надёжного соединения в электрических цепях переменного и постоянного тока. Разъём применяется там, где требуется передача сигналов и мощности при повышенных требованиях к механической прочности и стойкости к внешним воздействиям.

Завод «Элекон» специализируется на производстве подобных соединителей с 1970-х годов, что подтверждает длительный опыт предприятия в данной области.

Конструктивные особенности

Корпус разъёма имеет условный размер 28 мм. Изделие оснащено четырьмя контактами. В маркировке отражены особенности исполнения контактной группы: покрытие серебром, золотистое лужение, а также внутренняя нумерация контактов. Соединение фиксируется резьбовым способом, что обеспечивает устойчивость к вибрациям и случайным расчленениям.

Разъём выпускается во всеклиматическом исполнении. Он негерметичный, при этом обладает свойствами теплостойкости и тропикоустойчивости. Это позволяет эксплуатировать изделие в условиях повышенной влажности, высоких и низких температур без потери рабочих качеств.

Технические характеристики

• Рабочий ток на контакт: до 200 А (в зависимости от сечения).
• Максимальное напряжение: до 850 В (амплитудное).
• Рабочая частота: до 3 МГц.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений-расчленений: до 500.
• Приёмка: «5».
• Год выпуска: 2015.

Области применения

Благодаря сочетанию высокой токовой нагрузки, широкому температурному диапазону и всеклиматическому исполнению разъём 2РТТ28КУЭ4Ш10В востребован в авиации, судостроении, военной технике и промышленных системах. Он используется для передачи сигналов и мощности между блоками и агрегатами, где требуется стабильный электрический контакт и механическая надёжность.

Вид приёмки «5» указывает на стандартный контроль качества ОТК завода «Элекон». Изделие не является герметичным, поэтому при монтаже следует учитывать условия окружающей среды и предусматривать защиту от прямого воздействия влаги, если это необходимо для конкретной эксплуатационной задачи.

Указания по подбору и эксплуатации

При выборе разъёма важно учитывать сечение подключаемых проводников, так как рабочий ток на контакт до 200 А зависит от этого параметра. Резьбовая фиксация требует аккуратного обращения при сборке и разборке, чтобы не повредить резьбу и обеспечить расчётное количество соединений-расчленений — до 500 циклов.

Соблюдение температурного диапазона от минус 60 до плюс 100 градусов Цельсия и номинального напряжения до 850 В (амплитудного) гарантирует заявленные характеристики. Сопротивление изоляции не менее 5000 МОм подтверждает пригодность изделия для ответственных электрических цепей.
