Назначение соединителя

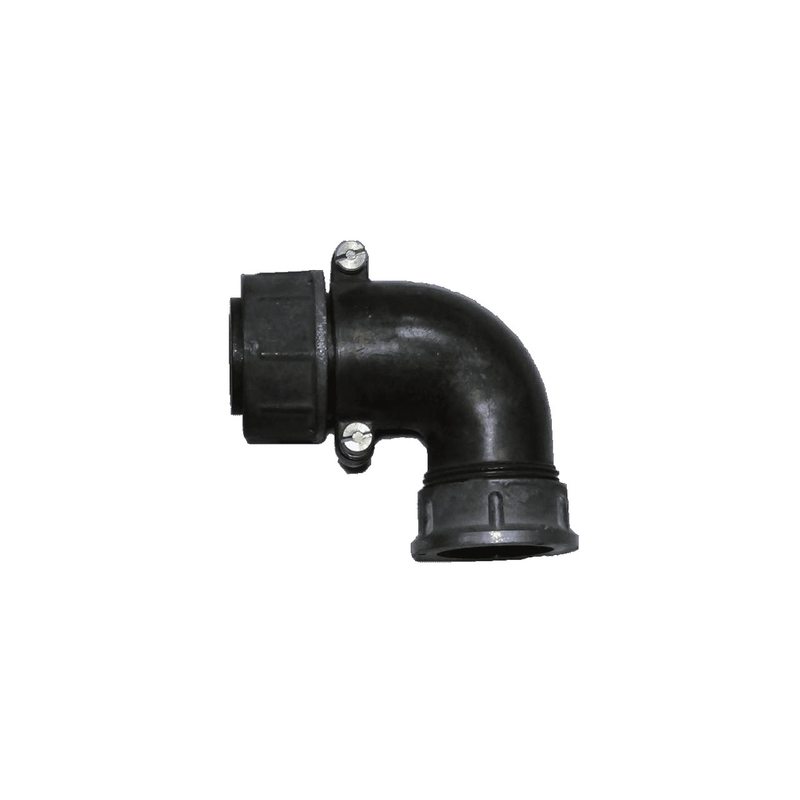

2РТТ28КУЭ2Г9В Элекон «5» — цилиндрический низкочастотный электрический соединитель российского производства, выпускаемый заводом «Элекон» в рамках серии 2РТТ по техническим условиям ГЕ0.364.120 ТУ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель применяется там, где требуется надёжное механическое и электрическое соединение при повышенных токовых нагрузках, — в блочных и переходных узлах аппаратуры.

Модификация представляет собой цилиндрическую блочную розетку-переходник с резьбовым соединением. Корпус имеет условный размер «28». Исполнение относится к пылебрызгозащищённым, негерметичным, всеклиматическим изделиям, что допускает эксплуатацию в разнообразных климатических условиях без специальной герметизации стыка.

Конструктивные и электрические особенности

В данной модификации используется два контакта большого диаметра, рассчитанных на высокие токовые нагрузки. По серии 2РТТ рабочий ток на контакт может достигать десятков ампер в зависимости от конкретного исполнения, что определяет применение соединителя в силовых и комбинированных цепях.

Сопротивление изоляции в нормальных условиях обычно составляет не менее 5000 МОм, обеспечивая надёжную электрическую развязку цепей. Конструкция выдерживает воздействие вибрации и ударов, что подтверждается исполнением по требованиям технических условий серии.

Маркировка «5» в обозначении указывает на приёмку или принадлежность к группе однородных изделий, изготовленных по единому технологическому процессу. Год выпуска товара — 2015.

Типовые области применения

Соединитель ориентирован на работу в составе ответственной аппаратуры, где важны стойкость к внешним воздействиям и стабильность контакта. Наиболее характерные направления использования:

• аппаратура связи и радиотехнические устройства;
• промышленная техника и стационарное оборудование;
• военная техника и специальные комплексы;
• блочные и межблочные соединения в приборах с резьбовым креплением;
• цепи постоянного и переменного тока с повышенной токовой нагрузкой.

Условия эксплуатации

Всеклиматическое исполнение позволяет использовать соединитель в широком диапазоне температур, а пылебрызгозащищённая конструкция — в условиях повышенной запылённости и кратковременного воздействия влаги. Изделие не является герметичным, поэтому длительное погружение или постоянный контакт с водой не предусмотрены. Устойчивость к вибрации и ударам делает его пригодным для подвижных и вибронагруженных объектов.

При монтаже следует учитывать условный размер корпуса «28» и резьбовой тип соединения, обеспечивающий механическую фиксацию и сохранение электрического контакта при нагрузках. Сочетание двух силовых контактов большого диаметра и высокого сопротивления изоляции позволяет применять соединитель как в цепях питания, так и в цепях передачи низкочастотных сигналов.
