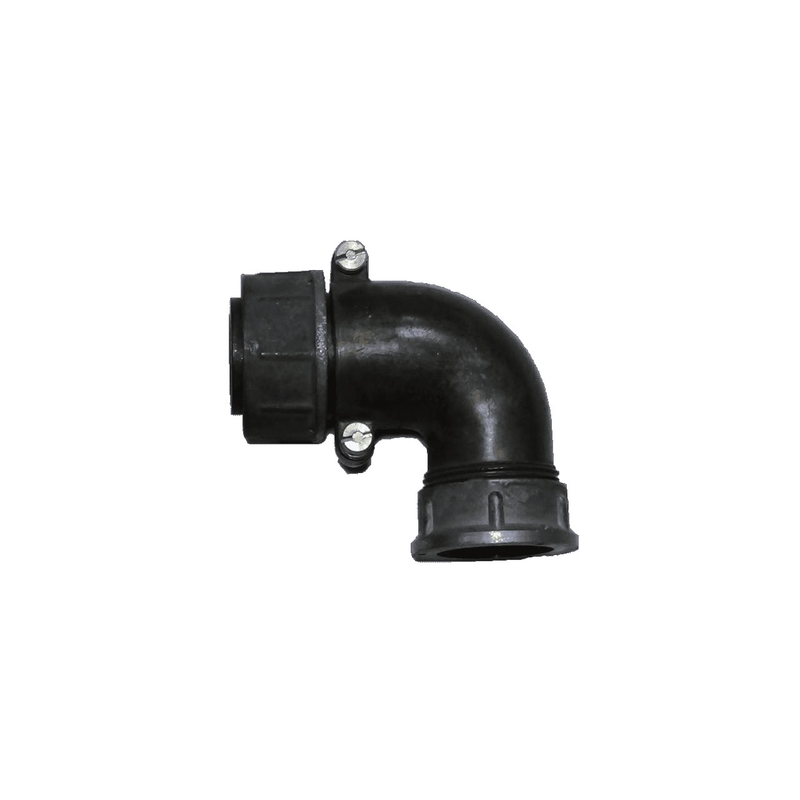

2РТТ28КУЭ2Г9В
Технические характеристики
2РТТ28КУЭ2Г9В — это цилиндрический низкочастотный соединитель серии 2РТТ, пылебрызгозащищённого исполнения. Он относится к герметичным вилкам (вилка герметичная) серии 2РТТ по ТУ ГЕ0.364.120ТУ, с приемкой уровня ОСМ/ВП (высокая степень контроля качества).
Маркировка 2РТТ28КУЭ2Г9В расшифровывается по стандартной логике серии 2РТТ:
«2РТТ» — серия цилиндрических пылебрызгозащищённых низкочастотных соединителей завода «Элекон»;
«28» — условный размер корпуса (габаритный диаметр корпуса в ряду значений 12–60 мм для серии 2РТТ);
«КУЭ» — комбинация признаков вида контактов, типа присоединения проводов и герметичности (контактная часть и уплотнение корпуса — герметичное исполнение);
«2Г9В» — обозначение конкретного варианта схемы, числа и типа контактов, конструктивного исполнения и вида приемки (буква «В» в конце — вид приемки/качества).
По серии 2РТТ в целом указаны следующие предельные параметры, в диапазоне которых находится модификация 2РТТ28КУЭ2Г9В:
рабочее напряжение от 1·10⁻³ до 700 В;
рабочий ток на каждый контакт от 1·10⁻⁷ до 200 А;
количество контактов для изделий серии — от 1 до 47;
условный размер корпуса — от 12 до 60 мм (для 2РТТ28КУЭ2Г9В соответствует размеру 28 мм по ряду).
Из доступных открытых описаний для 2РТТ28КУЭ2Г9В явно указано только, что это цилиндрический низкочастотный пылебрызгозащищённый соединитель для цепей постоянного и переменного тока, без детальной разбивки по числу и расположению контактов именно для исполнения «2Г9В». Если нужны конкретные параметры (число контактов, шаг, тип присоединения проводов, климатическое исполнение) именно для года выпуска 2015 с приёмкой «5», их корректнее всего взять из паспортов/формуляров на поставку этой партии завода «Элекон» или из оригинального ТУ ГЕ0.364.120ТУ.
Дополнительные характеристики
- Тип соединения: Цилиндрический.
- Назначение: Низкочастотный соединитель для цепей постоянного и переменного тока.
- Исполнение по защите: Пылебрызгозащищённое.
- Герметичность: Герметичное исполнение (вилка герметичная), обеспечивает надёжное уплотнение корпуса и контактной части.
- Производитель: Завод «Элекон».
- Уровень приёмки: ОСМ/ВП (военная приёмка), что гарантирует повышенную надёжность и стабильность работы в экстремальных условиях.
- Диаметр корпуса (условный размер): 28 мм.
- Рабочее напряжение: Широкий диапазон от 1 мВ до 700 В.
- Рабочий ток на контакт: От 0.1 мкА до 200 А.
- Климатическое исполнение: Подходит для эксплуатации в широком диапазоне температур и влажности благодаря пылебрызгозащищённому и герметичному исполнению (конкретные значения по ТУ ГЕ0.364.120ТУ).
Применение
Соединители серии 2РТТ, и в частности 2РТТ28КУЭ2Г9В, благодаря своим высоким эксплуатационным характеристикам и уровню приёмки ОСМ/ВП, находят применение в следующих областях:
- Военная и специальная техника: Авиационная, наземная, морская техника, системы связи и радиолокации, где требуется повышенная надёжность, устойчивость к вибрациям, ударам и агрессивным средам.
- Промышленное оборудование: Станки, робототехника, системы автоматизации и управления технологическими процессами, работающие в условиях повышенной запыленности, влажности и перепадов температур.
- Космическая техника: Бортовая аппаратура спутников и космических аппаратов, где критически важна герметичность и устойчивость к вакууму и экстремальным температурам (зависит от конкретного климатического исполнения).
- Транспортные средства: Железнодорожный транспорт, спецтранспорт, тяжёлая строительная техника, где необходима защита от внешних воздействий и вибраций.
- Медицинское оборудование: Высокоточное диагностическое и хирургическое оборудование, где требуется стабильное и надёжное электрическое соединение.
- Измерительная аппаратура: Для подключения датчиков, сенсоров и других измерительных элементов в сложных промышленных и полевых условиях.
Описание
Назначение и область применения
2РТТ28КУЭ2Г9В представляет собой цилиндрический низкочастотный соединитель серии 2РТТ в пылебрызгозащищённом исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования и систем специального назначения. Соединитель относится к категории герметичных вилок серии 2РТТ и выпускается по техническим условиям ТУ ГЕ0.364.120ТУ. Применение герметичного исполнения обеспечивает надёжную защиту контактной группы и внутренних элементов корпуса от проникновения пыли, влаги и брызг, что позволяет использовать соединитель в условиях повышенной запылённости и влажности без потери работоспособности.
Благодаря широкому диапазону рабочих напряжений и токов, 2РТТ28КУЭ2Г9В подходит для использования в цепях с малыми сигнальными уровнями, а также в силовых линиях с повышенными токовыми нагрузками. Приёмка уровня ОСМ/ВП подтверждает соответствие изделия требованиям, предъявляемым к комплектующим для ответственных применений с высоким уровнем контроля качества на всех этапах производства.
Конструктивные особенности и маркировка
Маркировка 2РТТ28КУЭ2Г9В построена по стандартной логике серии 2РТТ и содержит закодированную информацию о ключевых характеристиках соединителя:
- 2РТТ — серия цилиндрических пылебрызгозащищённых низкочастотных соединителей завода «Элекон»;
- 28 — условный размер корпуса, соответствующий диаметру 28 мм в размерном ряду от 12 до 60 мм;
- КУЭ — комбинация признаков вида контактов, типа присоединения проводов и герметичности, указывающая на герметичное исполнение контактной части и уплотнение корпуса;
- 2Г9В — обозначение конкретного варианта схемы расположения контактов, их числа и конструктивного исполнения, а также вида приёмки (буква «В» указывает на соответствующий уровень приёмки и контроля качества).
Герметичная вилка обеспечивает уплотнение как корпуса, так и контактной части, что отличает данное исполнение от обычных пылебрызгозащищённых разъёмов. Условный размер 28 мм определяет совместимость с ответными частями серии 2РТТ того же габарита. Для точного подбора ответного соединителя и уточнения схемы расположения контактов рекомендуется руководствоваться паспортом на конкретную партию или оригинальной документацией завода-изготовителя.
Подтверждённые технические характеристики
Для серии 2РТТ в целом, к которой относится модификация 2РТТ28КУЭ2Г9В, заявлены следующие предельные параметры:
- рабочее напряжение — от 1·10⁻³ до 700 В;
- рабочий ток на каждый контакт — от 1·10⁻⁷ до 200 А;
- количество контактов для изделий серии — от 1 до 47;
- условный размер корпуса — от 12 до 60 мм, для данной модификации — 28 мм;
- тип соединения — цилиндрический;
- назначение — низкочастотный соединитель для цепей постоянного и переменного тока;
- исполнение по защите — пылебрызгозащищённое;
- герметичность — герметичное исполнение, вилка герметичная;
- производитель — завод «Элекон»;
- уровень приёмки — ОСМ/ВП (военная приёмка).
Эксплуатационные преимущества
Герметичная конструкция в сочетании с пылебрызгозащищённым исполнением обеспечивает стабильную работу соединителя в условиях воздействия пыли, брызг воды и повышенной влажности. Приёмка уровня ОСМ/ВП гарантирует повышенную надёжность и стабильность параметров при эксплуатации в экстремальных режимах. Широкий диапазон допустимых рабочих напряжений и токов позволяет применять 2РТТ28КУЭ2Г9В как в слаботочных сигнальных цепях, так и в силовых соединениях.
Для точного определения числа контактов, типа присоединения проводов и климатического исполнения конкретной партии необходимо обращаться к паспортам, формулярам на поставку или оригинальному тексту ТУ ГЕ0.364.120ТУ завода «Элекон». Это обеспечит корректный подбор ответной части и правильную интеграцию соединителя в конечное изделие.
