Назначение и область применения

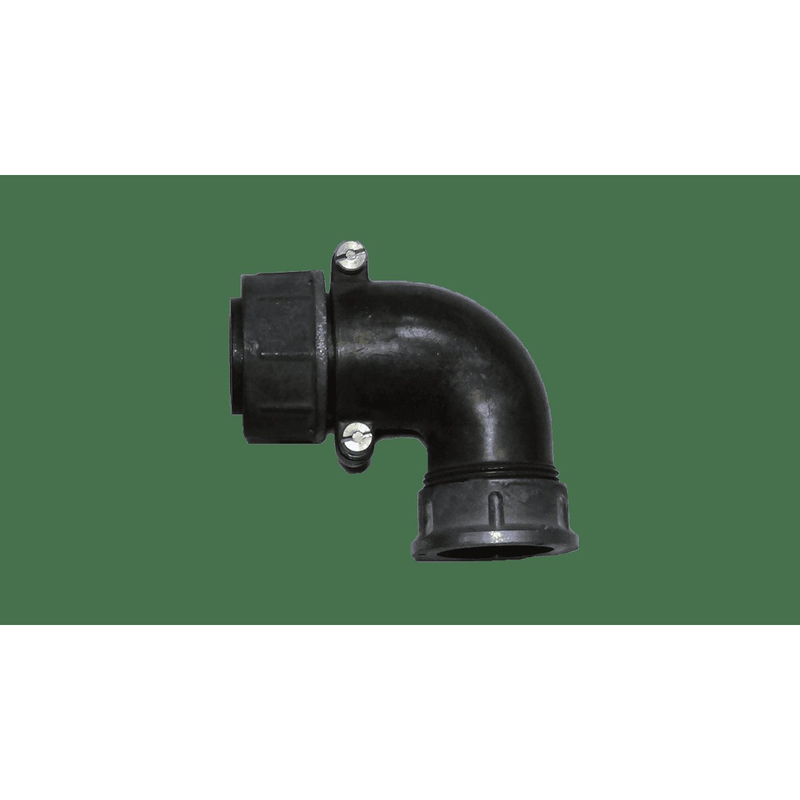

2РТТ28КУЭ-7Г-11В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ общего назначения. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Соединитель обеспечивает разъёмное соединение кабельной линии с ответной частью, установленной на корпусе прибора или устройства.

Благодаря всеклиматическому исполнению розетка может эксплуатироваться в составе оборудования, работающего в широком диапазоне внешних условий: от стационарной аппаратуры до передвижных и возимых объектов. Конструкция предусматривает монтаж на кабель с фиксацией ответной части накидной гайкой, что обеспечивает защиту от самопроизвольного расчленения при вибрационных и ударных нагрузках.

Технические характеристики

Соединитель оснащён семью контактами диаметром 2,5 мм. Контактные поверхности покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Монтаж контактов осуществляется методом пайки, соединение с ответной частью — резьбовое.

• Количество контактов: 7
• Диаметр контактов: 2,5 мм
• Покрытие контактов: серебро
• Максимальное рабочее напряжение: 850 В (амплитудное значение)
• Рабочая частота: до 3 МГц
• Ток на контакт: до 25 А
• Минимальная наработка: 1000 часов
• Число сочленений-расчленений: 500
• Срок сохраняемости: 15 лет

Климатическое исполнение и механическая стойкость

Изделие имеет всеклиматическое исполнение, обозначаемое литерой «В» в маркировке. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев контактов до плюс 180 градусов Цельсия без ухудшения характеристик.

Корпус выполнен пылебрызгозащищённым. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10⁻⁴ Па и относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия. Это позволяет использовать розетку в герметичных и негерметичных отсеках аппаратуры, подверженных значительным перепадам давления и влажности.

Устойчивость к механическим воздействиям

Конструкция соединителя рассчитана на работу в условиях вибрационных и ударных нагрузок. Розетка выдерживает вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением 100 метров на секунду в квадрате (10g). По ударной стойкости изделие выдерживает одиночные удары с ускорением до 10000 метров на секунду в квадрате (1000g) и многократные удары с ускорением до 1500 метров на секунду в квадрате (150g).

Расшифровка маркировки

Обозначение 2РТТ28КУЭ-7Г-11В содержит информацию о типе соединителя, конструктивном исполнении и климатическом варианте. Каждая группа символов имеет строго определённое значение.

• 2РТТ — тип соединителя, серия цилиндрических низкочастотных разъёмов общего назначения
• 28 — условный размер корпуса
• КУЭ — кабельный корпус с угловым патрубком и гайкой
• 7Г — семь контактов
• 11В — исполнение и всеклиматическое

Артикул изделия: 5836. Категория: 2РТТ28.
