Назначение изделия

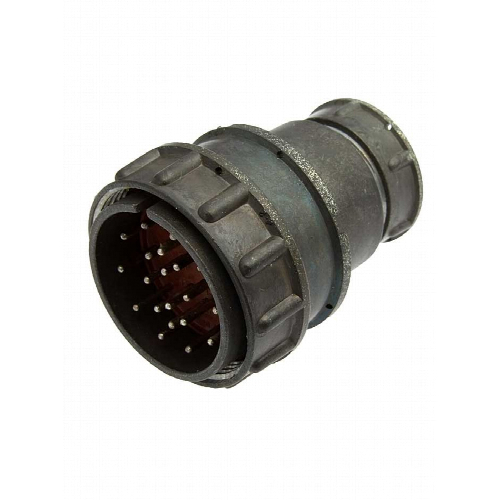

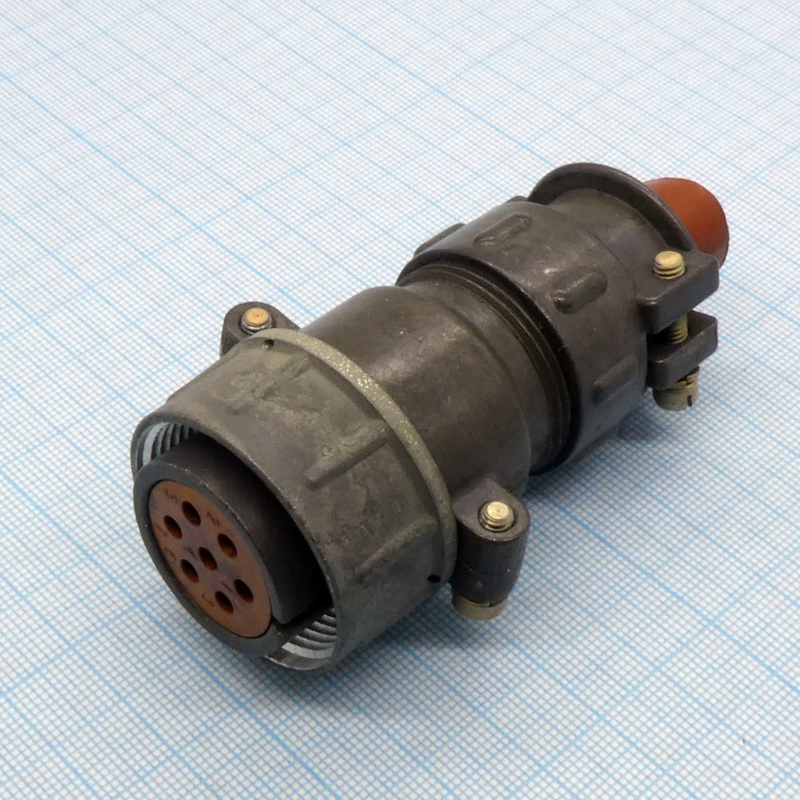

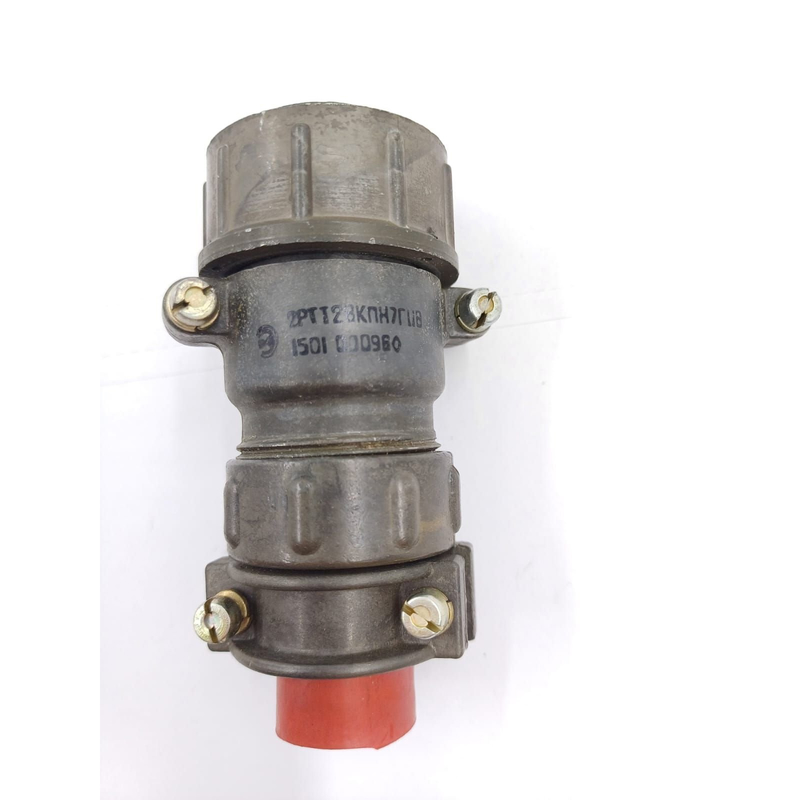

2РТТ28КПН7В представляет собой кабельную розетку цилиндрического низкочастотного пылевлагозащищенного соединителя серии 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 700 В (амплитудное значение). Конструкция обеспечивает надежное сочленение с ответной вилочной частью и рассчитана на эксплуатацию в составе радиоэлектронной аппаратуры различного назначения.

Соединитель ориентирован на объёмный монтаж и применяется в условиях повышенных механических нагрузок, включая вибрационные и ударные воздействия. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что допускает использование изделия как в неотапливаемых помещениях, так и в аппаратуре, работающей при значительных перепадах температур.

Подтверждённые особенности конструкции

Изделие имеет условный размер корпуса 28 мм и оснащено семью контактами диаметром 2,5 мм. Способ монтажа проводников — пайка. Прямой патрубок с гайкой предназначен для подключения неэкранированного кабеля. Такая конфигурация упрощает подготовку кабельной сборки и обеспечивает стабильное положение жгута относительно корпуса розетки.

К числу подтверждённых особенностей относятся:

• стойкость к синусоидальной вибрации в диапазоне от 1 до 10000 Гц при ускорении до 100 метров в секунду в квадрате;
• устойчивость к многократным механическим ударам с ускорением до 1500 метров в секунду в квадрате;
• устойчивость к одиночным механическим ударам с ускорением до 10000 метров в секунду в квадрате;
• работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Па;
• работоспособность при линейном ускорении до 2000 метров в секунду в квадрате;
• сопротивление изоляции не менее 1000 МОм;
• наработка не менее 1000 часов;
• ресурс не менее 500 сочленений и расчленений;
• срок сохраняемости 20 лет.

Применение

Розетка 2РТТ28КПН7В применяется в составе кабельных сборок промышленного и специального оборудования, где требуется стабильное электрическое соединение при воздействии вибрации, ударов и перепадов давления. Изделие подходит для монтажа в блоках управления, измерительных комплексах, системах связи и другом оборудовании, эксплуатируемом в сложных условиях.

Прямой патрубок с гайкой позволяет зафиксировать неэкранированный кабель и снизить механическую нагрузку на контакты. Пайка контактов обеспечивает надёжное соединение с проводниками и упрощает контроль качества монтажа. Пылевлагозащищённое исполнение корпуса допускает применение розетки в запылённых помещениях и зонах с повышенной влажностью при соблюдении требований к ответной части соединителя.

Особенности эксплуатации

При подготовке кабельной сборки необходимо учитывать диаметр контактов 2,5 мм и применять провода с соответствующим сечением токопроводящих жил. Монтаж выполняется пайкой, что исключает необходимость использования обжимного инструмента. Гайка патрубка фиксирует кабель в осевом направлении и препятствует передаче растягивающих усилий на паяные соединения.

Изделие рассчитано на длительное хранение: срок сохраняемости составляет 20 лет. Перед установкой в аппаратуру, находившуюся на хранении, рекомендуется провести внешний осмотр контактов и изоляционных элементов. Соединитель сохраняет заявленные характеристики после 500 циклов сочленения и расчленения, что подтверждает его пригодность для обслуживаемого оборудования с периодической коммутацией кабельных линий.
