Назначение и область применения

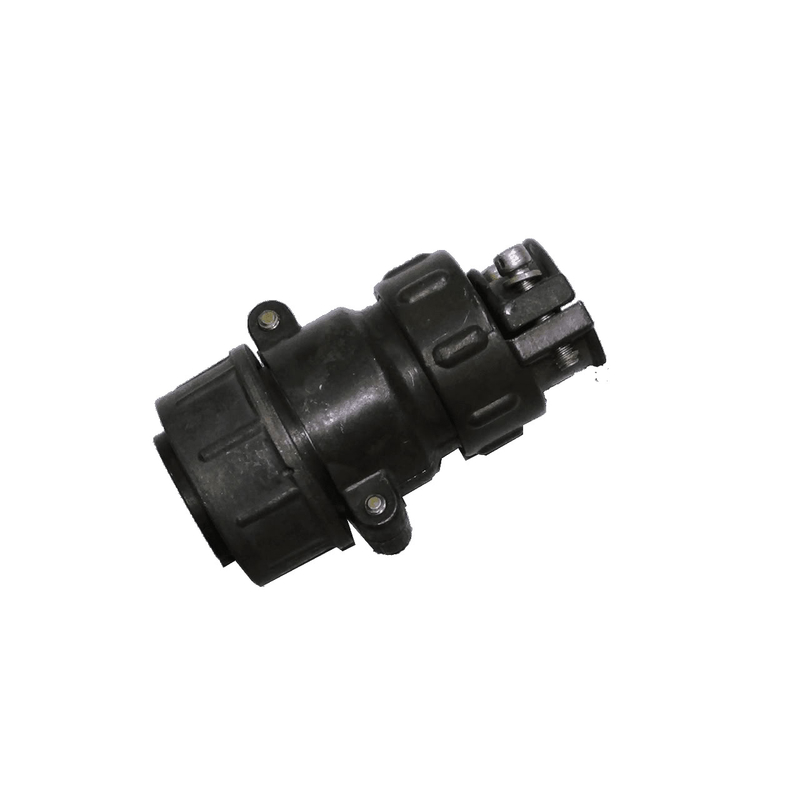

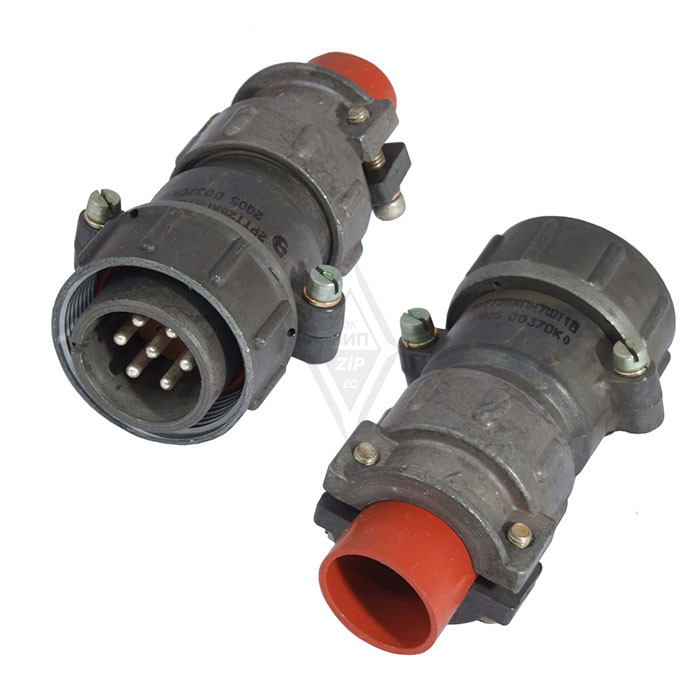

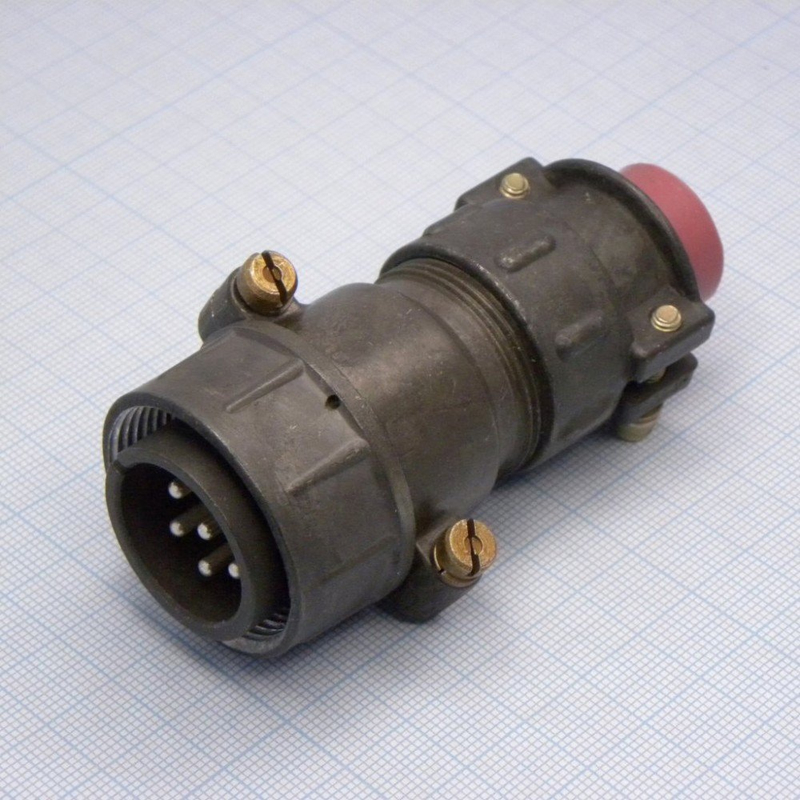

Кабельная вилка 2РТТ28КПН7Ш41В относится к серии теплостойких пылебрызгозащищённых цилиндрических разъёмов ручного соединения. Изделие предназначено для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъём рассчитан на работу с токовой нагрузкой до 20 А на контакт при напряжении до 700 В (амплитудное значение — 850 В).

Конструкция вилки обеспечивает устойчивую эксплуатацию в условиях повышенной вибрации от 1 до 5000 Гц с ускорением до 30 g, а также при многократных ударных воздействиях с ускорением до 1000 g. Рабочий температурный диапазон составляет от минус 60 до плюс 100 градусов Цельсия при относительной влажности воздуха до 98 процентов. Всеклиматическое исполнение (В) подтверждает возможность применения изделия в различных климатических зонах, включая районы с холодным и тропическим климатом.

Изделие изготавливается по техническим условиям ТУ ГЕ0.364.120. Разъём применяется в составе блочных и кабельных соединений промышленного оборудования, контрольно-измерительной аппаратуры, систем связи и другого электротехнического оборудования, где требуется надёжное разъёмное соединение с защитой от пыли и брызг.

Технические характеристики и особенности конструкции

Вилка 2РТТ28КПН7Ш41В имеет резьбовое сочленение с одношпоночной поляризацией, что исключает неправильное подключение ответной части. Покрытие контактов выполнено из серебра, монтаж контактов осуществляется методом пайки. Корпус изготовлен из алюминиевого сплава, что обеспечивает достаточную механическую прочность при сравнительно небольшой массе изделия.

Основные параметры

• Количество контактов: 7 штук диаметром 1,5 мм
• Максимальный ток на контакт: 20 А
• Максимальный суммарный ток на разъём: от 70 до 175 А
• Переходное сопротивление контакта: не более 2,5 мОм
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия
• Ресурс соединений: не менее 500 циклов сочленения и расчленения
• Масса: приблизительно 98 г
• Габаритные размеры (длина на ширину на высоту): 79 на 38,5 на 51 мм

Кабельный корпус исполнения КПН предусматривает прямой патрубок и гайку для неэкранированного кабеля, что упрощает монтаж и обеспечивает надёжную фиксацию кабельного ввода в условиях вибрационных нагрузок.

Расшифровка обозначения и совместимость

Маркировка изделия отражает его ключевые конструктивные признаки. Обозначение 2РТТ указывает на принадлежность к серии теплостойких пылебрызгозащищённых цилиндрических разъёмов нормальных габаритов. Число 28 определяет условный размер корпуса. Буквы КПН обозначают: К — кабельный корпус, П — прямой патрубок, Н — гайка для неэкранированного кабеля. Цифра 7 указывает на диаметр контактов 1,5 мм. Буква Ш обозначает вилочную часть разъёма. Число 41 соответствует сочетанию контактов — 7 контактов. Буква В означает всеклиматическое исполнение.

Разъём 2РТТ28КПН7Ш41В является прямым аналогом вилки ШР28П7НГ7, а также модификаций ШР28П7НГ7Н и 2РТ28П7НГ7-А. Изделие имеет унифицированные корпуса и полную взаимозаменяемость в рамках серий 2РТТ, ШР и 2РТ-А. Вилка совместима с блочными розетками серий 2РТ-А и ШР, что позволяет использовать её как для замены вышедших из строя компонентов, так и при комплектации новых соединений в составе смешанных линий.

Монтаж и эксплуатационные рекомендации

Перед монтажом необходимо проверить целостность изоляторов, состояние серебряного покрытия контактов и исправность резьбовых элементов. Контакты рассчитаны на пайку проводников, поэтому следует применять припои и флюсы, совместимые с серебряным покрытием, не допуская перегрева изолятора. При подключении кабеля необходимо обеспечить надёжное уплотнение в зоне патрубка и правильную укладку проводников внутри корпуса без натяжения.

В процессе эксплуатации рекомендуется периодически осматривать состояние резьбового сочленения и контактной группы. Сочленение вилки с розеткой следует выполнять до упора, контролируя совмещение шпоночного паза. Недопустимо приложение боковых усилий к сочленённому разъёму, превышающих значения, предусмотренные техническими условиями. Соблюдение указанных требований обеспечивает заявленный ресурс не менее 500 циклов соединений и стабильные электрические параметры в течение всего срока службы.
