Назначение соединителя

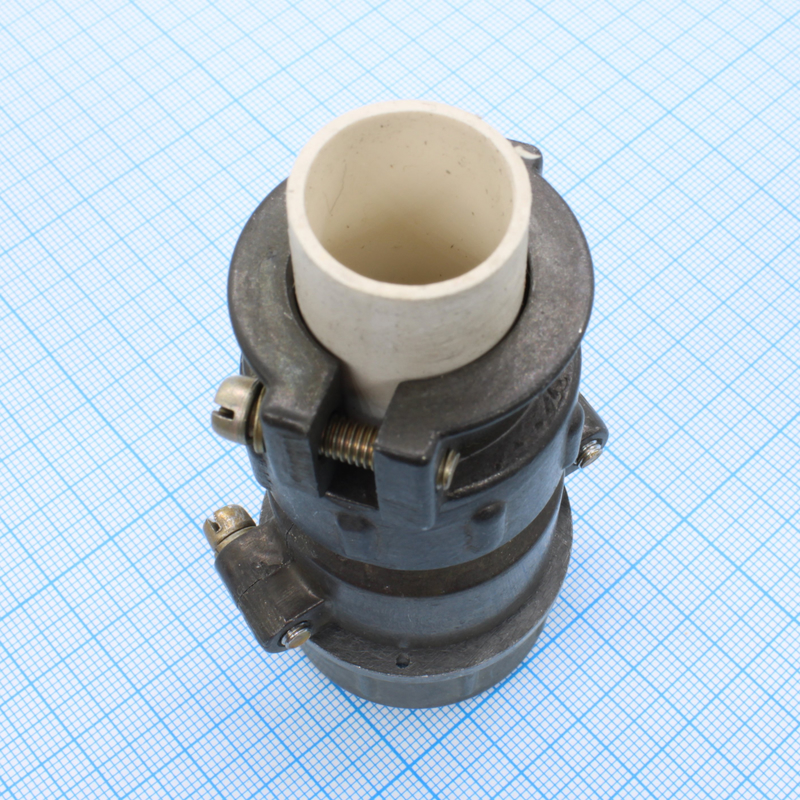

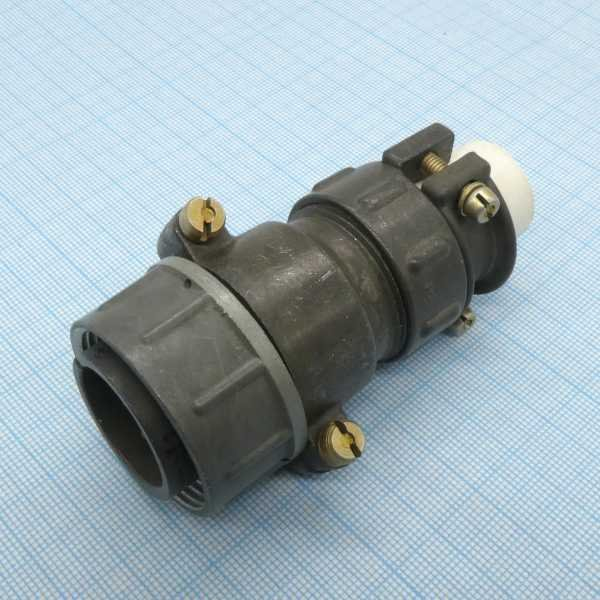

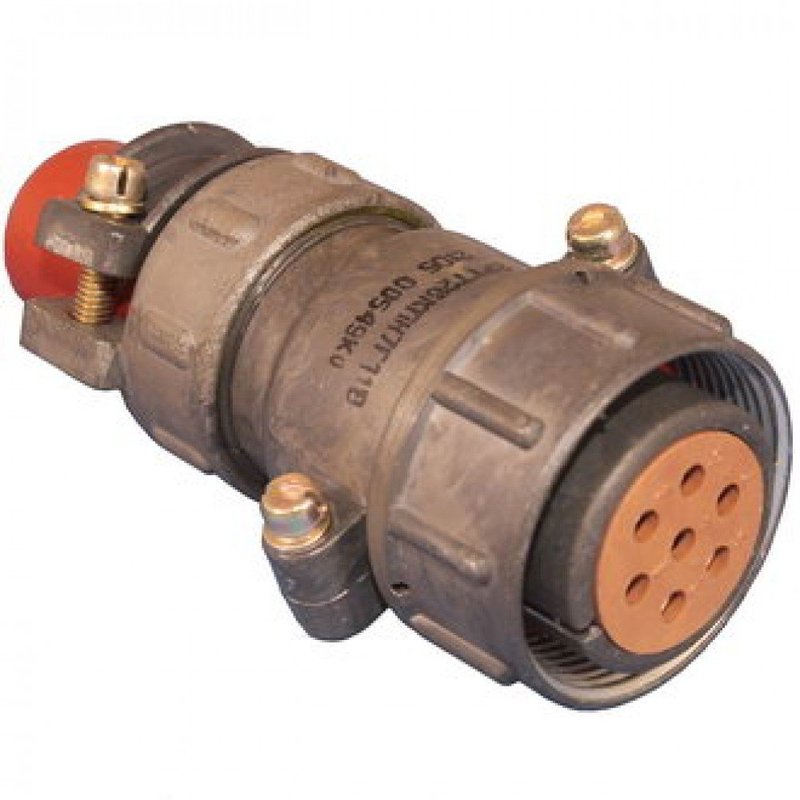

2РТТ28КПН7Ш11В — кабельная вилка‑соединитель из серии 2РТТ производства завода «Элекон» (Казань). Изделие относится к цилиндрическим низкочастотным пылебрызгозащищённым соединителям общего назначения теплостойкого исполнения. Соединитель предназначен для эксплуатации в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное кабельное соединение с механической защитой от пыли и брызг.

Разъём рассчитан на ручное сочленение и внутренний объёмный монтаж. Он применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, с токовой нагрузкой на контакты и напряжением в пределах значений, предусмотренных типономиналом 2РТТ.

Ключевые технические характеристики

• Тип: вилка кабельная с прямым патрубком и гайкой для подключения кабеля.
• Количество контактов: 7 шт., диаметр каждого контакта — 2,5 мм.
• Ток на один контакт: до 25 А, максимальная суммарная токовая нагрузка на разъём — около 175 А.
• Максимальное рабочее напряжение: до 700 В, амплитудное значение — до 850 В.
• Сопротивление контакта: не более 1 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.
• Крепление и сочленение: резьбовое, с ресурсом до 500 сочленений‑расчленений.

Конструкция и исполнение

Корпус разъёма выполнен металлическим, что обеспечивает механическую износостойкость и защиту от пыли и брызг. Контакты имеют серебряное покрытие, благодаря чему достигаются стабильное переходное сопротивление и хорошие электрические характеристики.

Соединитель рассчитан на работу в широком температурном диапазоне, в том числе при низких температурах — ориентировочно от минус 60 до плюс 10 градусов Цельсия в зависимости от исполнения и условий эксплуатации.

Области применения

2РТТ28КПН7Ш11В применяется в радиоэлектронной и радиотехнической аппаратуре, в силовых и сигнальных цепях, где необходимо надёжное кабельное соединение с механической защитой и устойчивостью к вибрации и ударным нагрузкам.

Такие соединители востребованы в промышленной, военной и транспортной электронике, где важны теплостойкость, тропико‑ и виброустойчивость. Резьбовое сочленение и металлический корпус позволяют использовать вилку в условиях повышенных механических нагрузок и неблагоприятного воздействия внешней среды.

Дополнительные сведения

• Артикул: 80148.
• Категория: 2РТТ28.
• Производитель: Элекон.
