Назначение и область применения

2РТТ28КПН7Ш11В — цилиндрический низкочастотный пылебрызгозащищённый разъём (вилка) серии 2РТТ производства казанского завода «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Разъём применяется в системах связи, измерительной и промышленной технике. Благодаря допустимому току до 25 ампер на контакт и рабочему напряжению до нескольких сотен вольт соединитель востребован в блоках питания, силовых соединениях и межблочных кабельных трассах, где требуется надёжная передача электроэнергии и сигнала.

Конструктивные особенности

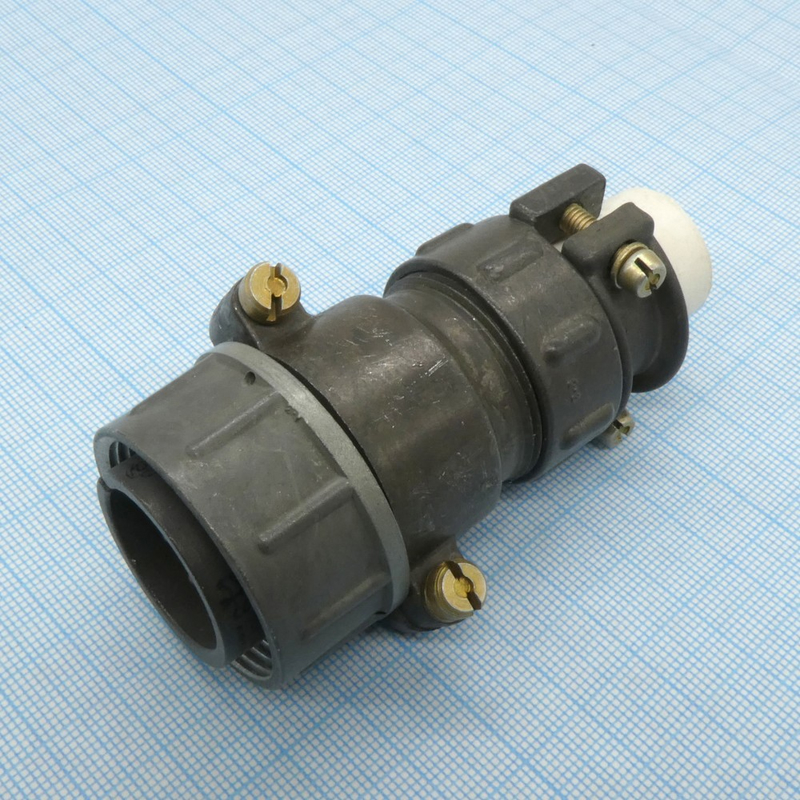

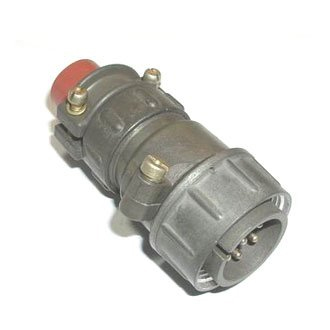

2РТТ28КПН7Ш11В относится к кабельной вилке с прямым патрубком и негерметичным корпусом диаметром условного размера 28. Соединитель выполнен в форме цилиндра и оснащён резьбовой муфтой для ручного сочленения с ответной розеткой.

Подключение проводов к контактам выполняется пайкой, что обеспечивает стабильный электрический контакт и механическую прочность соединения. Корпус имеет пылебрызгозащищённое исполнение и защищает контактную группу от пыли и капель влаги при эксплуатации.

Основные технические параметры

• Количество контактов: 7.
• Рабочий ток на один контакт: до 25 А.
• Максимальное рабочее напряжение постоянного тока: до 700 В.
• Амплитудное значение напряжения по переменному току: порядка 850 В.
• Сопротивление контакта: не более 1 мОм.
• Условный размер корпуса: 28.
• Тип присоединения проводов: пайка.

Низкое переходное сопротивление контакта — не более 1 мОм — обеспечивает минимальные потери и нагрев в электрической цепи даже при длительной работе под нагрузкой.

Условия эксплуатации и надёжность

Разъём относится к всеклиматическому исполнению. Он рассчитан на работу в широком диапазоне температур окружающей среды — примерно от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает повышенную влажность, вибрацию и ударные нагрузки, что делает его пригодным для применения в жёстких условиях.

Соединитель рассчитан на несколько сотен циклов сочленения и расчленения, а также имеет длительный срок сохраняемости. Это подтверждает его пригодность для аппаратуры, требующей регулярного подключения и отключения кабельных линий.

Приёмка и идентификация

Товар имеет приёмку «5», что соответствует повышенным требованиям к качеству и надёжности изделия. Год выпуска — 2015. Артикул товара: 50603. Категория: 2РТТ28. Производитель: Элекон.

Маркировка 2РТТ28КПН7Ш11В расшифровывается как представитель серии 2РТТ с условным размером корпуса 28, кабельного исполнения, с прямым патрубком, с 7 контактами и определённым вариантом конструктивного исполнения. Такая маркировка позволяет однозначно подобрать ответную часть и расходные материалы при комплектации кабельных сборок.

Области применения

1. Блоки питания и силовые узлы радиоэлектронной аппаратуры.
2. Межблочные кабельные трассы в измерительной технике.
3. Системы связи и промышленное оборудование.
4. Устройства, работающие в условиях вибрации, влажности и перепадов температур.

Таким образом, 2РТТ28КПН7Ш11В Элекон «5» представляет собой надёжный многоразовый соединитель для ответственных электрических соединений в аппаратуре общего назначения, где требуются высокая токовая нагрузка, стойкость к внешним воздействиям и стабильность параметров контактной группы.
