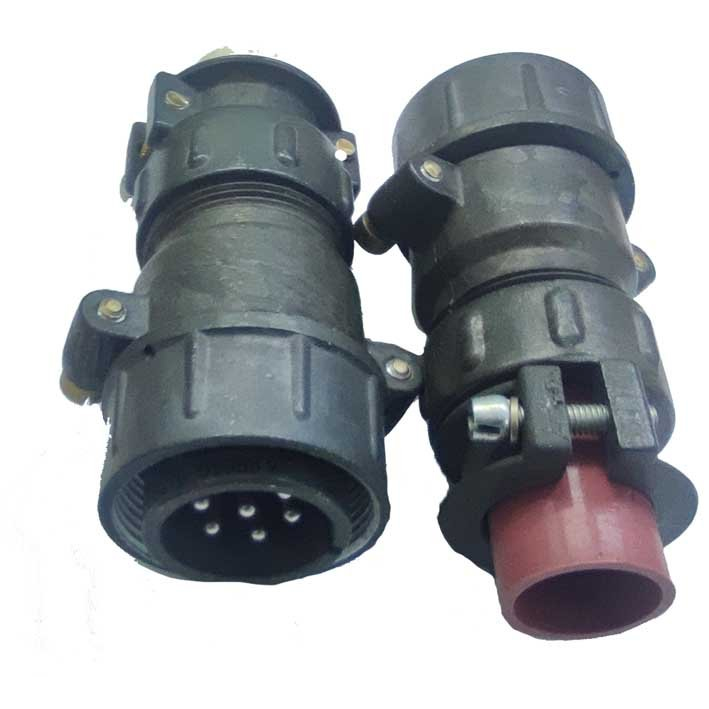

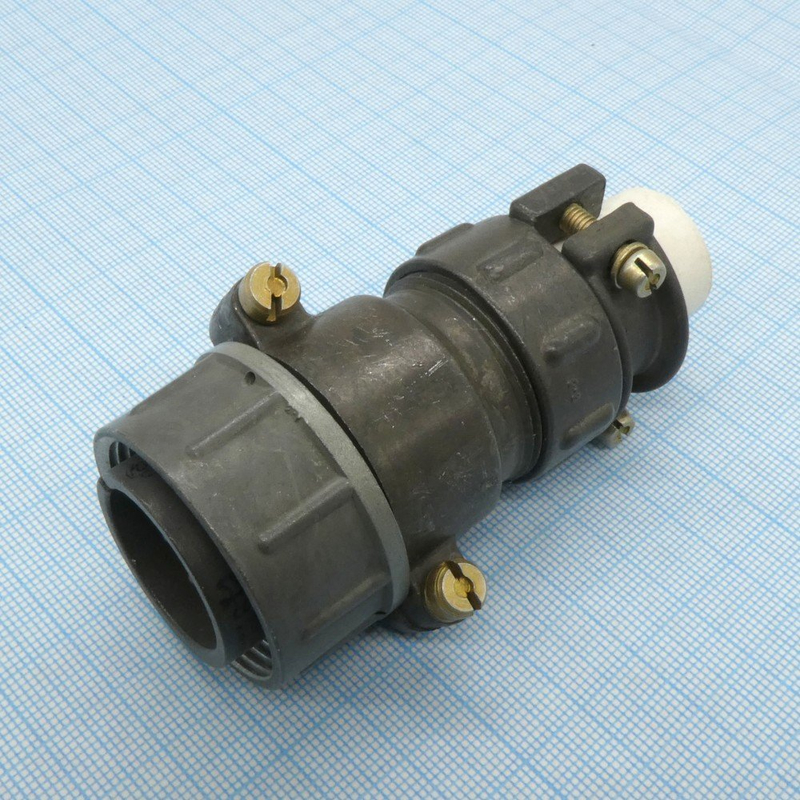

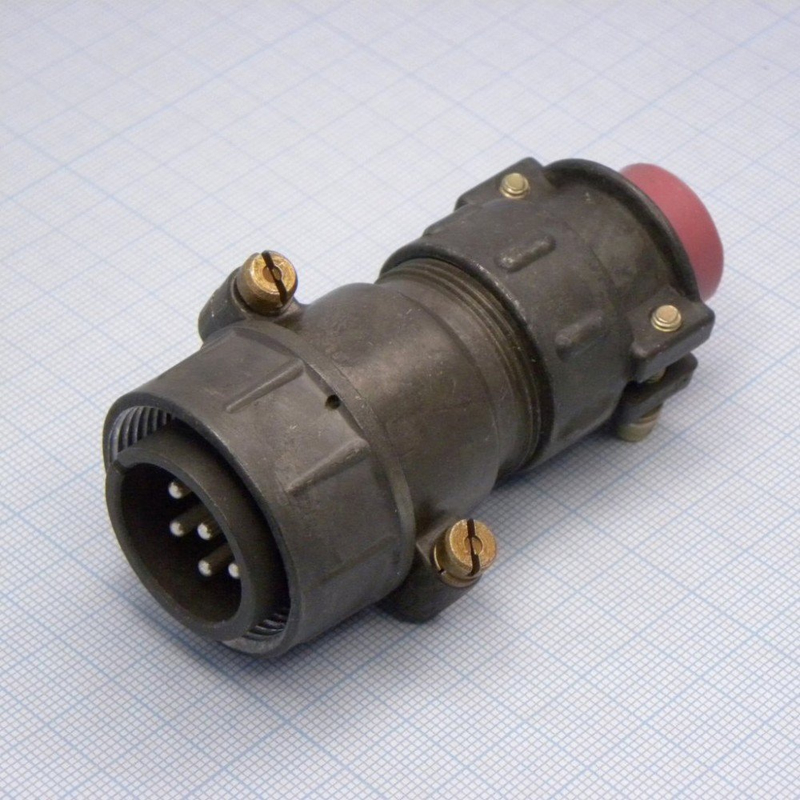

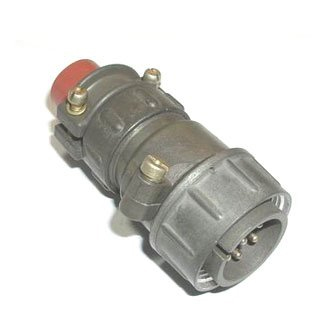

Назначение соединителя 2РТТ28КПН7Ш11В

Цилиндрический низкочастотный соединитель кабельного типа 2РТТ28КПН7Ш11В предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре различного назначения. Соединитель представляет собой вилку кабельного исполнения с прямым патрубком для неэкранированного кабеля и относится к категории пылебрызгозащищённых разъёмов.

Благодаря всеклиматическому исполнению (индекс В в обозначении) соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Это позволяет использовать его в составе аппаратуры, эксплуатируемой как в отапливаемых помещениях, так и на открытом воздухе, а также в условиях повышенной влажности и запылённости.

Конструктивные особенности

Соединитель 2РТТ28КПН7Ш11В имеет следующие подтверждённые конструктивные характеристики:

• Тип корпуса — кабельный, с прямым патрубком для неэкранированного кабеля.
• Количество контактов — 7, диаметр каждого контакта — 2,5 мм.
• Способ монтажа проводов — пайка.
• Фиксация сочленения с ответной частью — резьбовая.
• Монтаж контактов в изоляторе — внутренний объёмный.
• Покрытие контактов — серебро.
• Всеклиматическое исполнение, допускающее эксплуатацию при температурах от минус 60 до плюс 100 градусов Цельсия.

Условный размер корпуса — 28. Серия изделия — 11. Соединитель рассчитан на сочленение с ответными розетками серии 2РТТ соответствующего типоразмера и контактной схемы.

Электрические параметры и надёжность

Изделие рассчитано на рабочий ток до 25 А на один контакт. Максимальное рабочее напряжение составляет 850 В при частоте до 3 МГц. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм. Переходное сопротивление контакта не превышает 1 мОм, что обеспечивает стабильное электрическое соединение и минимальные потери в разъёмной паре.

Показатели надёжности включают минимальную наработку 1000 часов и ресурс по числу сочленений-расчленений не менее 500 циклов. Пылебрызгозащищённое исполнение корпуса предотвращает попадание посторонних частиц и капель влаги внутрь разъёма, что снижает риск окисления контактов и пробоя изоляции в процессе длительной эксплуатации.

Область применения

Соединитель 2РТТ28КПН7Ш11В ориентирован на использование в электротехнической и радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение силовых и сигнальных цепей. Семиконтактная схема с контактами диаметром 2,5 мм и рабочим током до 25 А позволяет применять разъём в цепях питания, управления и коммутации.

Кабельное исполнение с прямым патрубком удобно для монтажа на гибких и жёстких кабелях без экранирующей оплётки. Резьбовая фиксация сочленения исключает самопроизвольное разъединение при вибрационных и ударных нагрузках, что особенно важно для передвижных и стационарных установок, работающих в сложных климатических условиях.

Расшифровка обозначения

Полное условное обозначение изделия включает следующие элементы:

1. 2РТТ — тип соединителя (цилиндрический низкочастотный).
2. 28 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 7Ш — 7 контактов, диаметр контакта 2,5 мм (Ш).
7. 11 — серия.
8. В — всеклиматическое исполнение.

Данная структура обозначения позволяет однозначно определить конструктивные признаки и электрические параметры соединителя при подборе ответной части или замене изделия в составе аппаратуры.
