Назначение и область применения

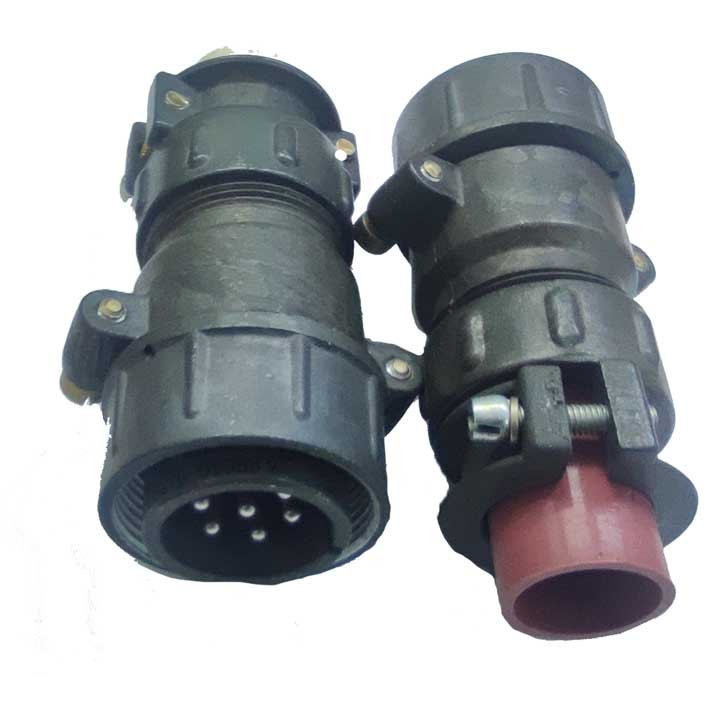

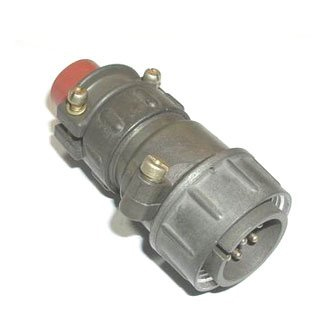

2РТТ28КПН7Ш11В «5» — это кабельная вилка цилиндрического низкочастотного соединителя серии 2РТТ. Она предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Изделие применяется там, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения, а также устойчивость к внешним воздействиям. Вилка относится к теплостойким, пылебрызгозащищённым разъёмам всеклиматического исполнения. Условный размер корпуса — 28, число штыревых контактов — 7, диаметр каждого контакта — 2,5 мм, рабочий ток — до 25 А на контакт.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Частота работы: до 3 МГц.
• Напряжение: до 850 В (амплитудное значение).
• Рабочий ток: до 25 А на контакт.
• Сопротивление контактов: не более 1 мОм.
• Количество штыревых контактов: 7.
• Диаметр контактов: 2,5 мм.

Условия эксплуатации

• Температура: от минус 60 до плюс 100 °C; в некоторых исполнениях — до плюс 180 °C.
• Вибрация: 1–5000 Гц с ускорением 30 g.
• Механические удары: до 1000 g.
• Повышенная влажность: до 98 % при плюс 40 °C.
• Ресурс: не менее 500 сочленений-расчленений и 1000 часов наработки.

Конструкция и материалы

• Корпус: алюминиевый сплав с оксидированием.
• Изолятор: карболит коричневого цвета.
• Контакты: латунь с серебряным покрытием, извлекаемые.
• Монтаж: объёмный метод с пайкой проводов.
• Патрубок: прямой, с гайкой для неэкранированного кабеля.
• Поляризация: одношпоночная.
• Габариты: длина 79 мм, диаметр 38,5 мм, высота 51 мм.
• Резьба накидной гайки: M33 с шагом 1,5 миллиметра.

Применение и совместимость

Соединитель 2РТТ28КПН7Ш11В «5» взаимосочетается с блочными розетками 2РТ-А и ШР. Это позволяет использовать его в составе комплектных устройств, где уже применяются указанные розетки. Благодаря всеклиматическому исполнению, теплостойкости и пылебрызгозащите вилка может эксплуатироваться в жёстких условиях, включая воздействие вибрации, ударов и повышенной влажности. Объёмный монтаж с пайкой проводов обеспечивает стабильное электрическое соединение, а извлекаемые контакты с серебряным покрытием упрощают обслуживание и ремонт.

Данные карточки товара

• Название: 2РТТ28КПН7Ш11В «5».
• Артикул: 40456.
• Категория: 2РТТ28.
• Приемка: «5».
• Год: 91.

Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует. Приведённые сведения основаны на имеющемся описании и характеристиках VirtueMart.
