Назначение соединителя 2РТТ28КПН7Ш11В

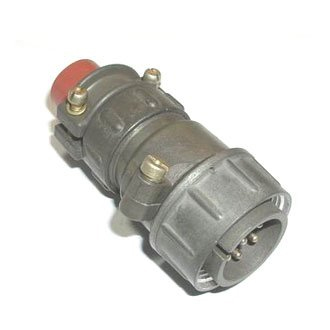

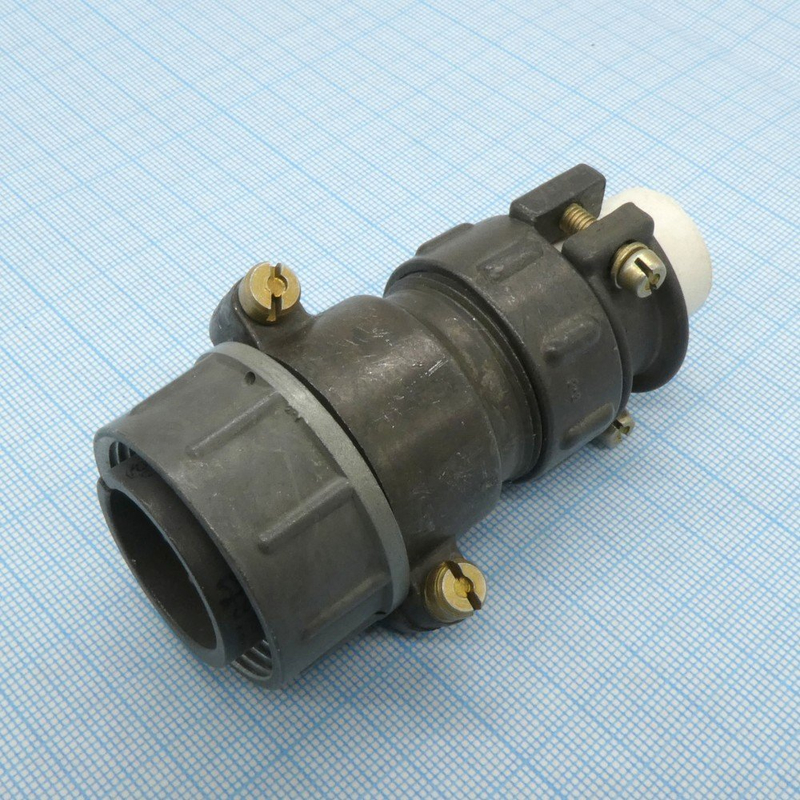

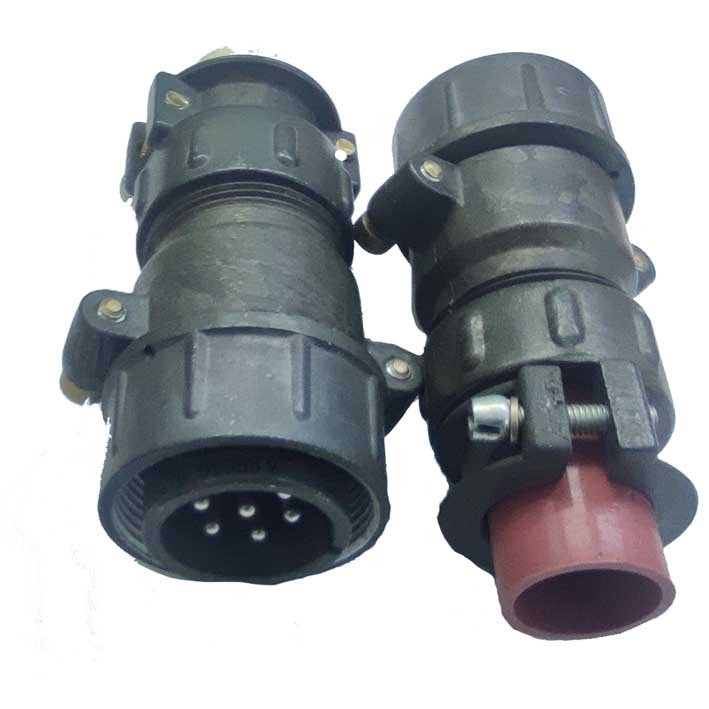

Соединитель 2РТТ28КПН7Ш11В представляет собой кабельную вилку пылебрызгозащищённого типа. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Конструкция ориентирована на эксплуатацию в условиях, где предъявляются повышенные требования к надёжности контактных соединений, стабильности электрических параметров и защите от внешних воздействий.

Изделие относится к серии соединителей 2РТТ и применяется в аппаратуре промышленного и специального назначения. Кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля обеспечивает удобный монтаж на оконечный участок кабельной линии.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 28 и семь контактов. Диаметр контакта составляет 2,5 мм, покрытие контактов — серебро. Такое исполнение способствует низкому переходному сопротивлению и стабильной работе при многократных циклах соединения и разъединения.

• Тип соединителя: 2РТТ, пылебрызгозащищённый.
• Размер корпуса: 28.
• Количество контактов: 7.
• Рабочий ток на контакт: до 25 А.
• Максимальное рабочее напряжение: 700 В.
• Амплитудное значение напряжения: до 850 В.
• Сопротивление электрического контакта: не более 1 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество циклов соединения и разъединения: до 500.

Устойчивость к внешним факторам

Соединитель 2РТТ28КПН7Ш11В рассчитан на работу в широком диапазоне температур от минус 60 градусов Цельсия до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 Гц до 1000 Гц с ускорением до 100 метров на секунду в квадрате. Конструкция также выдерживает механические удары, что позволяет использовать соединитель в аппаратуре, подверженной динамическим нагрузкам.

Пылебрызгозащищённое исполнение снижает вероятность попадания пыли и брызг внутрь контактной зоны, что важно при размещении оборудования вне герметичных отсеков или в помещениях с неблагоприятными условиями.

Структура обозначения и применение

Обозначение 2РТТ28КПН7Ш11В расшифровывается по стандартной схеме серии 2РТТ. Первая часть указывает тип соединителя. Число 28 обозначает условный размер корпуса. Буква К указывает на кабельный вид корпуса. Буква П обозначает прямой патрубок. Буква Н указывает на наличие гайки для неэкранированного кабеля. Цифра 7 показывает количество контактов.

Соединитель применяется для построения разъёмных электрических соединений в блоках питания, распределительных устройствах, измерительных комплексах и другой радиоэлектронной аппаратуре. Артикул изделия — 5752. Год выпуска партии, к которой относится описание, — 2020.
