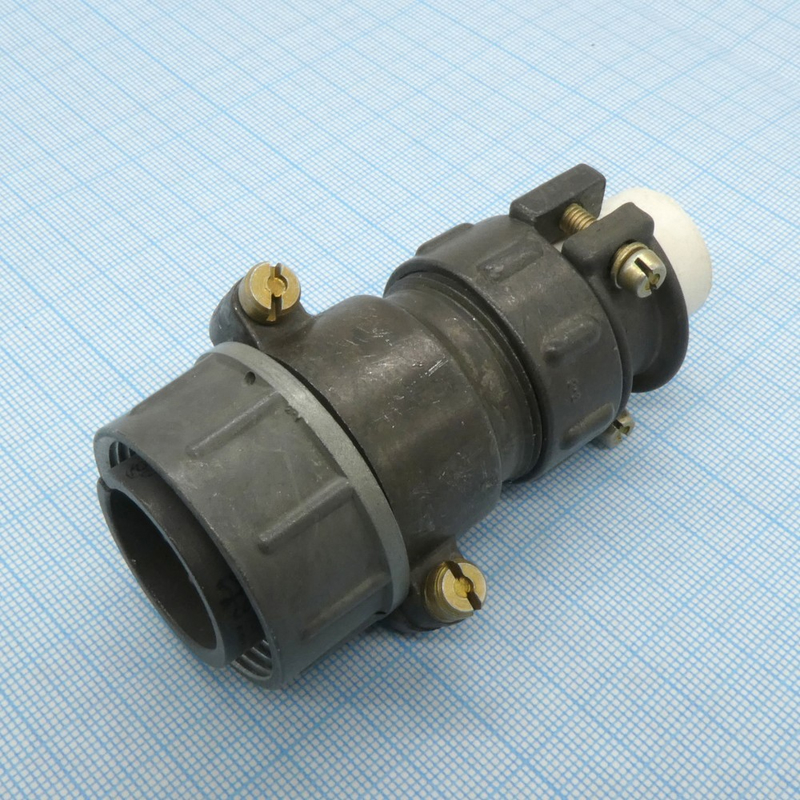

2РТТ28КПН7Ш11В: кабельный цилиндрический соединитель для надежных электрических соединений

Соединитель 2РТТ28КПН7Ш11В — кабельная вилка серии 2РТТ, предназначенная для объемного монтажа в цепях постоянного и переменного тока. Конструкция с прямым патрубком, резьбовой фиксацией и пылебрызгозащищенным исполнением делает его востребованным элементом радиоэлектронной, измерительной, промышленной и специальной аппаратуры.

Назначение 2РТТ28КПН7Ш11В

Разъем применяется для создания разъемных электрических соединений между кабелем и ответной частью оборудования. Он рассчитан на работу с неэкранированным кабелем: буквенное обозначение КПН указывает на кабельное исполнение, прямой патрубок и концевую гайку, предназначенную для соответствующего типа кабельного ввода.

Цилиндрические соединители 2РТТ используются там, где важны механическая прочность, стабильность контакта и защита от внешних воздействий. Резьбовое сочленение предотвращает случайное разъединение при вибрации, перемещении кабеля или эксплуатации оборудования в сложной среде.

Основные характеристики

Для данной компоновки характерны семь контактов диаметром 2,5 мм. Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию стабильной проводимости при длительной эксплуатации.

Конструкция и монтаж

2РТТ28КПН7Ш11В относится к разъемам объемного монтажа. Подключение проводников выполняется пайкой, поэтому при сборке важно тщательно подготовить жилы кабеля, соблюдать технологию пайки и исключить попадание флюса или припоя на изоляционные элементы.

Металлический корпус и резьбовой механизм сочленения обеспечивают механическую устойчивость соединения. Одношпоночная поляризация помогает правильно сориентировать вилку и ответную часть перед соединением, снижая риск неверного включения контактов. В конструкции также предусмотрена уплотнительная втулка, а соединитель относится к негерметичным пылебрызгозащищенным исполнениям.

Эксплуатационные особенности

Соединитель 2РТТ28КПН7Ш11В рассчитан на использование в условиях температурных перепадов, вибрационных и ударных воздействий. В типовых технических данных для этой серии указывается сопротивление изоляции не менее 1000 МОм в нормальных климатических условиях, ресурс не менее 500 циклов сочленения и расчленения, а также минимальная наработка 1000 часов.

Пример применения — подключение многожильного кабеля к блоку управления, измерительному модулю, радиотехническому устройству или промышленному шкафу автоматики, когда требуется передать несколько силовых либо сигнальных цепей через надежное разъемное соединение.

При подборе ответной части необходимо сверять число и расположение контактов, тип контактной части, схему сочленения, исполнение кабельного ввода и требования конкретной конструкторской документации. Для 2РТТ28КПН7Ш11В также указывается совместимость с отдельными блочными вилками и розетками серии ШР при соблюдении соответствующего исполнения.
