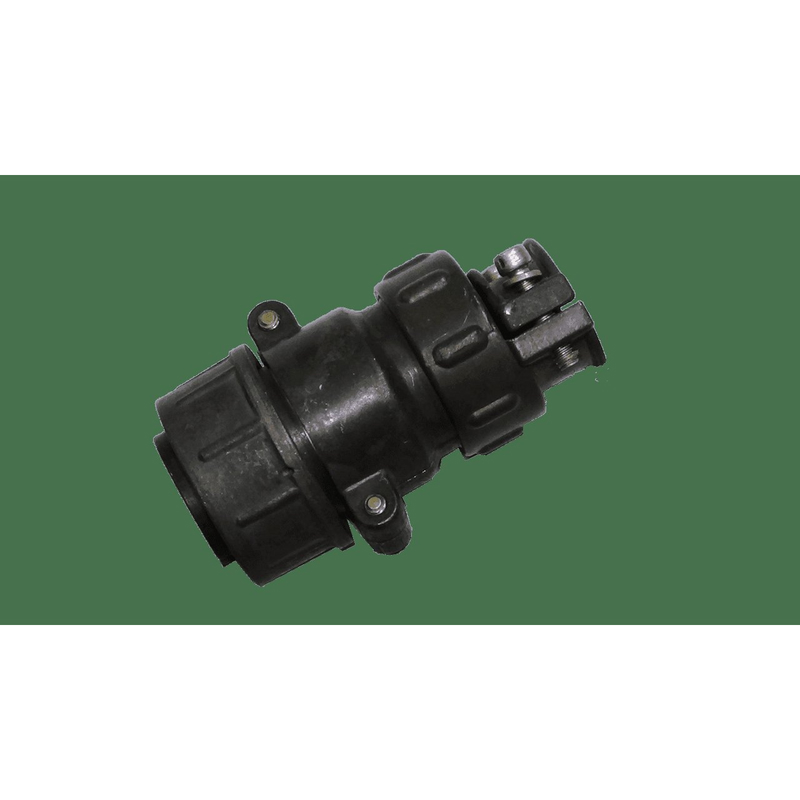

2РТТ28КПН7Г41В 2015г «5» Элекон

Цена:

3900 ₽

В наличии: 110 шт.

Производитель: Элекон

Технические характеристики

2РТТ28КПН7Г41В — это кабельная розетка из серии цилиндрических низкочастотных соединителей производства АО «Завод Элекон», маркируемая как «5».

Разъем предназначен для создания электрических соединений в цепях постоянного и переменного токов, в том числе в промышленном и специализированном оборудовании.
Это негерметичная кабельная розетка цилиндрической формы с резьбовым соединением и всеклиматическим исполнением.

Количество контактов: 7, тип — гнездо, круглой формы, извлекаемые.
Диаметр контактов: 1,5 мм, покрытие — серебро, материал контактов — латунь.
Материал корпуса — алюминиевый сплав А‑22 с оксидным покрытием, цвет корпуса — серый; изолятор выполнен из карболита, цвет — коричневый.
Габариты корпуса: диаметр около 38,5 мм, длина порядка 79 мм, высота около 51 мм.

Максимальное рабочее напряжение — до примерно 850 В, рабочий ток на один контакт — до 20 А, суммарный ток по разъему — до 70 А.
Сопротивление контактов не превышает 2,5 мОм для контактов Ø 1,5 мм, сопротивление изоляции — не менее 1000 МОм.
Диапазон рабочих температур — примерно от −60 до +100 °С, влажность до 98% при +20 °С; разъем устойчив к вибрации, ударам и акустическим шумам.

Разъем имеет одношпоночную поляризацию и резьбовую накидную гайку с шагом M33×1,5 мм для крепления кабеля.
Он используется для соед�инения с вилками серий 2РТ‑А и ШР и рассчитан на многократные сочленения (ресурс порядка 500 циклов), с возможностью пайки проводов; рабочее положение — любое.

Описание

2РТТ28КПН7Г41В

2РТТ28КПН7Г41В: кабельная розетка для надежных электрических соединений

2РТТ28КПН7Г41В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки. Изделие предназначено для объемного монтажа и создания разъемных соединений в цепях питания, управления и передачи сигналов в промышленном, приборостроительном и специальном оборудовании. Конструкция рассчитана на эксплуатацию при вибрациях, механических нагрузках и широком диапазоне температур.

Конструкция и расшифровка

Маркировка 2РТТ28КПН7Г41В отражает основные конструктивные особенности соединителя:

2РТТ — серия теплостойких цилиндрических соединителей ручного сочленения.
28 — условный размер корпуса.
К — кабельное исполнение корпуса.
П — прямой патрубок для ввода кабеля.
Н — концевая гайка, рассчитанная на неэкранированный кабель.
7Г41 — семь гнездовых контактов диаметром 1,5 мм.
В — исполнение, предусмотренное обозначением конкретного типономинала.

Розетка оснащена гнездовыми круглыми контактами, которые устанавливаются в карболитовом изоляторе. Контакты выполнены из латуни с серебряным покрытием; они являются извлекаемыми, что упрощает обслуживание и замену контактной группы при ремонте кабельной сборки.

Основные характеристики

Параметр	Значение
Тип изделия	Кабельная розетка
Серия	2РТТ
Условный размер корпуса	28
Количество контактов	7
Тип контактов	Гнезда
Диаметр контакта	1,5 мм
Способ электрического монтажа	Пайка
Способ сочленения	Резьбовой
Поляризация	Одношпоночная
Исполнение патрубка	Прямое
Кабельный ввод	Для неэкранированного кабеля
Номинальное рабочее напряжение	До 700 В постоянного тока
Амплитудное напряжение цепи	До 850 В
Рабочая частота	До 3 МГц
Сопротивление контакта	Не более 2,5 мОм
Сопротивление изоляции	До 1000 МОм в нормальных климатических условиях
Рабочая температура	От −60 до +100 °C
Минимальная наработка	1000 часов
Ресурс сочленений	Не менее 500 циклов

Приведенные параметры соответствуют доступным техническим описаниям типономинала и серии; при проектировании ответственного изделия следует сверять требования с действующими ТУ и паспортом конкретной партии.

Особенности применения

Розетка 2РТТ28КПН7Г41В подходит для случаев, где необходимы компактное многоконтактное соединение, механическая фиксация кабеля и возможность многократного разъединения оборудования. Резьбовое сочленение снижает риск самопроизвольного расстыковывания при вибрации, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Типовые области использования:

Шкафы автоматики и управления.
Электротехнические установки и испытательное оборудование.
Промышленные станки и технологические комплексы.
Системы электропитания, контроля и сигнализации.
Приборостроение и измерительная техника.
Кабельные жгуты оборудования, работающего в условиях вибраций и температурных перепадов.

Что учитывать при монтаже

Для надежной работы соединителя важно применять проводники, соответствующие допустимой нагрузке контактов, и выполнять пайку с соблюдением технологического режима. Перед установкой следует проверить распайку всех семи цепей, отсутствие замыканий между контактами и корпусом, а также качество фиксации кабеля в патрубке.

Соединитель 2РТТ28КПН7Г41В является негерметичным исполнением, поэтому при использовании во влажной, химически активной или постоянно запыленной среде необходимо предусмотреть дополнительную защиту кабельного ввода и места соединения. Его конструкция ориентирована на пылебрызгозащищенные соединения, но не заменяет специализированный герметичный разъем для погружения или работы под постоянным давлением.

Благодаря семиконтактной конфигурации, серебреным контактам и устойчивости к климатическим воздействиям 2РТТ28КПН7Г41В остается практичным решением для построения разъемных кабельных соединений в оборудовании с повышенными требованиями к надежности.
