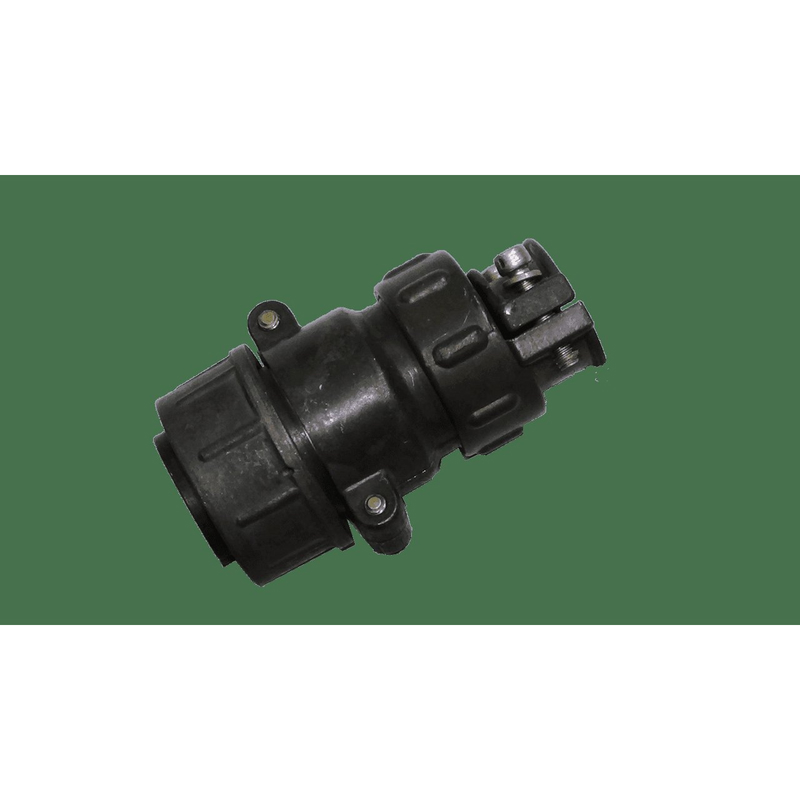

2РТТ28КПН7Г41В Элекон

Цена:

2400 ₽

Производитель: Элекон

Технические характеристики

2РТТ28КПН7Г41В — это цилиндрический низкочастотный разъём (розетка кабельная), выпускаемый АО «Завод Элекон». Он предназначен для надёжного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение), с пылебрызгозащитой.

Соединитель имеет условный размер корпуса 28, с контактным набором №41В (диаметры контактов: 1,5; 2,5; 3,5; 5,5; 9 мм, покрытие серебром Ag). Метод сочленения — резьбовой, монтаж — объёмный на кабель, кожух прямой для неэкранированного кабеля.

Номинальный рабочий ток варьируется в зависимости от диаметра контактов (до 100 A для крупных).
Сопротивление контактов: не более 1 мОм (или 0,3 мОм для некоторых).
Сопротивление изоляции: не менее 5000 МОм.
Климатическое исполнение: всеклиматическое (В), интервал температур от -60 до +100 °C, влажность до 98% при +25 °C.

Разъём соответствует нормам ГЕ0.364.120 ТУ, выдерживает вибрацию (1-5000 Гц, 300 м/с²), удары (до 10000 м/с² одиночные), ресурс — 500 циклов сочленения, срок хранения — 15 лет. Материал корпуса — алюминиевый сплав, вставка — карболит, цвет — тёмно-серый.

Используется в промышленных системах, авиации, судостроении и других областях, где требуется высокая надёжность соединений в жёстких условиях. Производитель — российский завод «Элекон», серия 2РТТ.

Описание

2РТТ28КПН7Г41В

2РТТ28КПН7Г41В: кабельная розетка для надежных электрических соединений

2РТТ28КПН7Г41В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки. Изделие предназначено для объемного монтажа и создания разъемных соединений в цепях питания, управления и передачи сигналов в промышленном, приборостроительном и специальном оборудовании. Конструкция рассчитана на эксплуатацию при вибрациях, механических нагрузках и широком диапазоне температур.

Конструкция и расшифровка

Маркировка 2РТТ28КПН7Г41В отражает основные конструктивные особенности соединителя:

2РТТ — серия теплостойких цилиндрических соединителей ручного сочленения.
28 — условный размер корпуса.
К — кабельное исполнение корпуса.
П — прямой патрубок для ввода кабеля.
Н — концевая гайка, рассчитанная на неэкранированный кабель.
7Г41 — семь гнездовых контактов диаметром 1,5 мм.
В — исполнение, предусмотренное обозначением конкретного типономинала.

Розетка оснащена гнездовыми круглыми контактами, которые устанавливаются в карболитовом изоляторе. Контакты выполнены из латуни с серебряным покрытием; они являются извлекаемыми, что упрощает обслуживание и замену контактной группы при ремонте кабельной сборки.

Основные характеристики

Параметр	Значение
Тип изделия	Кабельная розетка
Серия	2РТТ
Условный размер корпуса	28
Количество контактов	7
Тип контактов	Гнезда
Диаметр контакта	1,5 мм
Способ электрического монтажа	Пайка
Способ сочленения	Резьбовой
Поляризация	Одношпоночная
Исполнение патрубка	Прямое
Кабельный ввод	Для неэкранированного кабеля
Номинальное рабочее напряжение	До 700 В постоянного тока
Амплитудное напряжение цепи	До 850 В
Рабочая частота	До 3 МГц
Сопротивление контакта	Не более 2,5 мОм
Сопротивление изоляции	До 1000 МОм в нормальных климатических условиях
Рабочая температура	От −60 до +100 °C
Минимальная наработка	1000 часов
Ресурс сочленений	Не менее 500 циклов

Приведенные параметры соответствуют доступным техническим описаниям типономинала и серии; при проектировании ответственного изделия следует сверять требования с действующими ТУ и паспортом конкретной партии.

Особенности применения

Розетка 2РТТ28КПН7Г41В подходит для случаев, где необходимы компактное многоконтактное соединение, механическая фиксация кабеля и возможность многократного разъединения оборудования. Резьбовое сочленение снижает риск самопроизвольного расстыковывания при вибрации, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении.

Типовые области использования:

Шкафы автоматики и управления.
Электротехнические установки и испытательное оборудование.
Промышленные станки и технологические комплексы.
Системы электропитания, контроля и сигнализации.
Приборостроение и измерительная техника.
Кабельные жгуты оборудования, работающего в условиях вибраций и температурных перепадов.

Что учитывать при монтаже

Для надежной работы соединителя важно применять проводники, соответствующие допустимой нагрузке контактов, и выполнять пайку с соблюдением технологического режима. Перед установкой следует проверить распайку всех семи цепей, отсутствие замыканий между контактами и корпусом, а также качество фиксации кабеля в патрубке.

Соединитель 2РТТ28КПН7Г41В является негерметичным исполнением, поэтому при использовании во влажной, химически активной или постоянно запыленной среде необходимо предусмотреть дополнительную защиту кабельного ввода и места соединения. Его конструкция ориентирована на пылебрызгозащищенные соединения, но не заменяет специализированный герметичный разъем для погружения или работы под постоянным давлением.

Благодаря семиконтактной конфигурации, серебреным контактам и устойчивости к климатическим воздействиям 2РТТ28КПН7Г41В остается практичным решением для построения разъемных кабельных соединений в оборудовании с повышенными требованиями к надежности.
