Назначение и область применения

Кабельная розетка 2РТТ28КПН7Г11В выпускается заводом «Элекон» (Казань, Россия) и входит в серию теплостойких, пылебрызгозащищённых цилиндрических разъёмов 2РТТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с токовой нагрузкой, включая внутренний объёмный монтаж. Разъёмы серии 2РТТ применяются в цепях с токовой нагрузкой до 200 А.

Розетка взаимосочленяется с вилками серии (например, Ю8282), а также с соединителями ШР и 2РТ-А. Такая совместимость позволяет использовать изделие при построении и ремонте кабельных сборок, где требуются герметичные и теплостойкие соединения. Благодаря всеклиматическому исполнению В и широкому температурному диапазону rozетка подходит для эксплуатации в условиях с ускорением до 2000 метров на секунду в квадрате и при пониженном давлении.

Конструктивные особенности

Корпус розетки выполнен из металла. Патрубок прямой, с гайкой, рассчитан на неэкранированный кабель с внешним диаметром 28 мм. Контакты покрыты серебром, что обеспечивает стабильное переходное сопротивление. Монтаж провода производится пайкой. Сечение провода составляет 2,5 квадратного миллиметра.

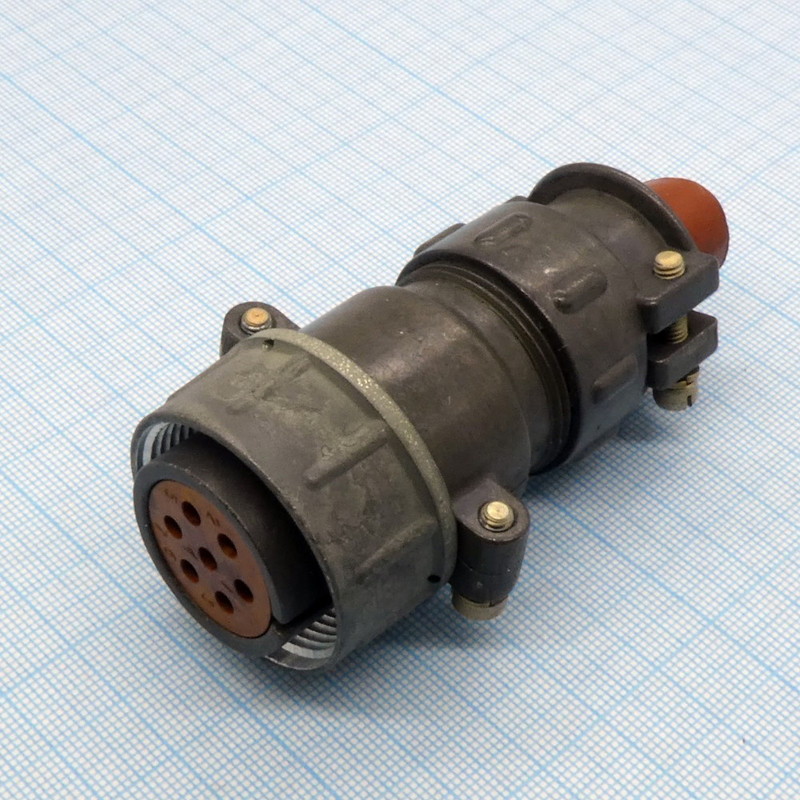

На фотографии изделие представлено серым металлическим корпусом с красной вставкой и крепёжными элементами. Красная вставка облегчает визуальную идентификацию разъёма и снижает риск ошибки при сборке ответных частей.

Технические характеристики

• Число контактов: 7
• Диаметр контактов: 2,5 мм
• Номинальный ток на контакт: 25–35 А
• Амплитудное напряжение: до 700 В
• Частота: до 3 МГц
• Степень защиты: IP20
• Покрытие контактов: серебро
• Материал корпуса: металл
• Монтаж: пайка
• Сечение провода: 2,5 квадратного миллиметра
• Внешний диаметр кабеля: 28 мм
• Сопротивление контакта: не более 1 мОм
• Сопротивление изоляции: не менее 1000 МОм
• Наработка: не менее 1000 часов
• Число соединений-расчленений: до 500
• Диапазон рабочих температур: от минус 60 до плюс 180 градусов Цельсия
• Исполнение: всеклиматическое В

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность в диапазоне температур от минус 60 до плюс 180 градусов Цельсия, что относит её к теплостойким изделиям. Всеклиматическое исполнение В допускает применение в различных климатических зонах. Степень защиты IP20 означает защиту от проникновения твёрдых частиц размером более 12,5 мм; изделие не предназначено для прямого попадания воды.

Ресурс по числу соединений-расчленений достигает 500 циклов, наработка составляет не менее 1000 часов. Низкое сопротивление контакта и высокое сопротивление изоляции подтверждают пригодность розетки для ответственных цепей с повышенной токовой нагрузкой.

Применение и совместимость

Изделие востребовано в составе кабельных сборок, соединительных узлов и внутриблочного объёмного монтажа. Розетка работает в цепях с амплитудным напряжением до 700 В и частотой до 3 МГц. Совместимость с вилками серии Ю8282, соединителями ШР и 2РТ-А расширяет возможности замены и комплектования ответных частей.

Артикул изделия — 5745, категория — 2РТТ28. Для подбора ответных вилок и соединителей следует учитывать число контактов, их диаметр и тип патрубка. Розетка поставляется без указания комплектации в приведённых данных, поэтому состав поставки уточняется отдельно у производителя или поставщика.
