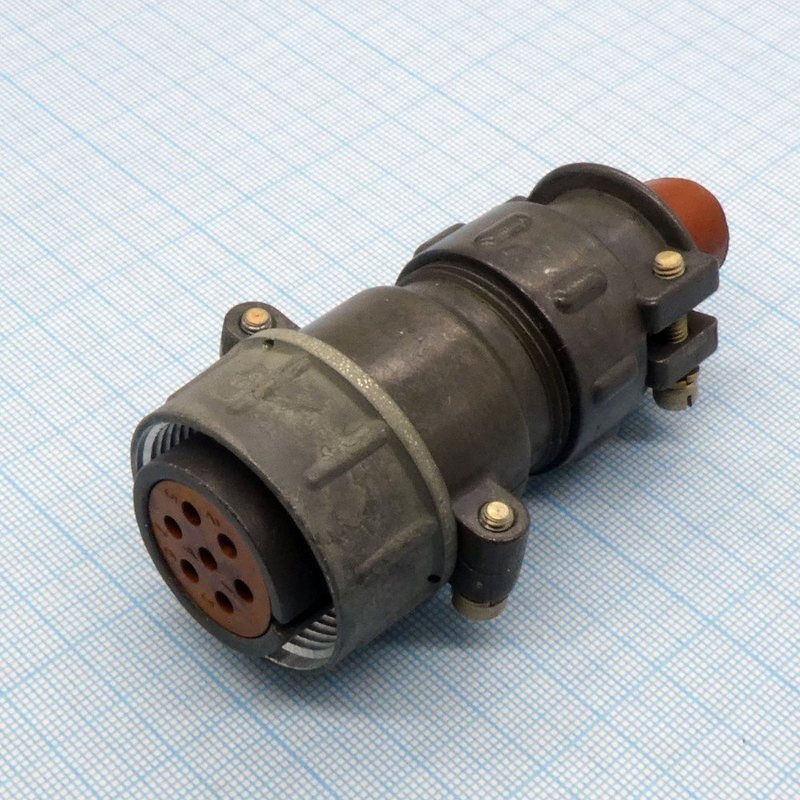

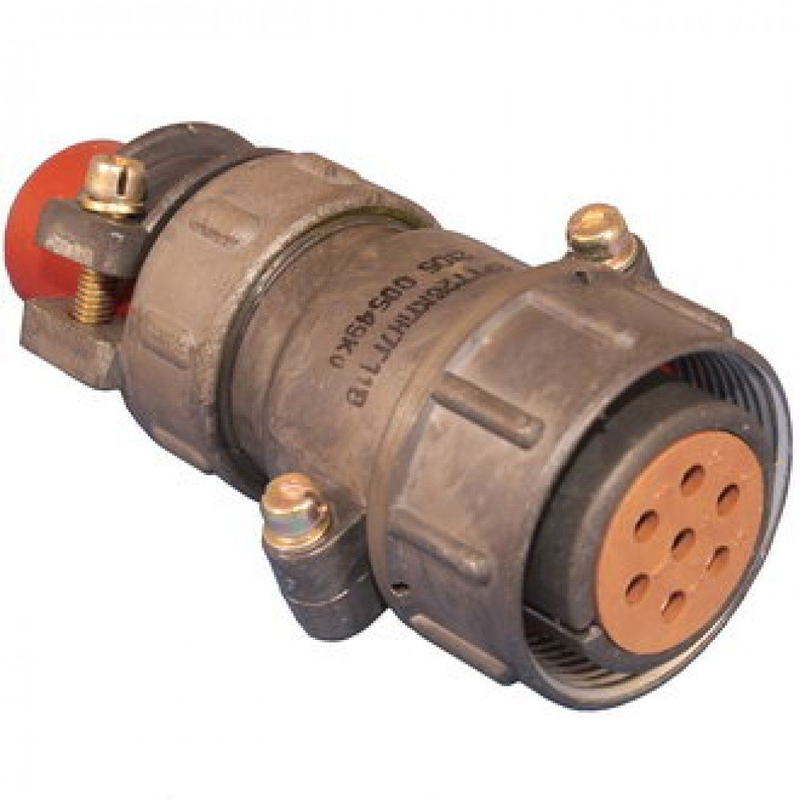

2РТТ28КПН7Г11В: кабельная розетка серии 2РТТ для надежных электрических соединений

Соединитель 2РТТ28КПН7Г11В — это низкочастотная цилиндрическая кабельная розетка серии 2РТТ, предназначенная для объемного монтажа и разъемного подключения электрических цепей. Исполнение с резьбовой фиксацией помогает обеспечить стабильность сочленения в оборудовании, работающем при вибрациях, перепадах температуры и других внешних воздействиях.

Конструкция и назначение

Модель 2РТТ28КПН7Г11В относится к кабельным розеткам: она рассчитана на монтаж на кабель и имеет прямой патрубок с гайкой для неэкранированного кабеля. Условный размер корпуса — 28, количество контактов — 7, присоединение проводников выполняется пайкой.

Разъем применяется там, где требуется многоконтактное соединение силовых, управляющих или сигнальных цепей:

• в промышленной автоматике и системах управления;

• в составе измерительной аппаратуры;

• в электротехническом оборудовании;

• в транспортных и специальных установках;

• в устройствах, для которых важны механическая прочность и устойчивость соединения.

Технические особенности

Ключевое преимущество исполнения 2РТТ28КПН7Г11В — сочетание прочного цилиндрического корпуса, резьбового соединения и многоконтактной схемы. Резьбовая фиксация снижает риск случайного разъединения, а кабельная конструкция делает модель удобной для включения в жгуты и внешние линии оборудования.

Данные по серии указывают на работу в цепях постоянного и переменного тока; для конкретного исполнения заявляются 7 контактов, а соединители 2РТТ характеризуются теплостойким и пылебрызгозащищенным исполнением.

Преимущества серии 2РТТ

Надежность соединения обеспечивается конструкцией, рассчитанной на многократное подключение и отключение. Для серии указывается не менее 500 циклов сочленения-расчленения, что важно при регламентном обслуживании, замене кабельных сборок и модульной компоновке аппаратуры.

К значимым свойствам также относятся:

• устойчивость к воздействию пониженных и повышенных температур;

• возможность эксплуатации в условиях вибрации и механических ударов;

• низкое переходное сопротивление контактов;

• высокая электрическая прочность изоляции;

• удобство пайки проводников при объемном монтаже;

• унификация с ответными частями серии 2РТТ.

Что учитывать при применении

При проектировании кабельного соединения с 2РТТ28КПН7Г11В следует сопоставить контакты розетки с ответной частью, проверить схему расположения контактов и выбрать сечение проводников с учетом фактической токовой нагрузки. Важно также соблюдать технологию пайки, обеспечить разгрузку кабеля от механического натяжения и выполнить маркировку цепей при сборке жгута.

2РТТ28КПН7Г11В подходит для задач, в которых необходим компактный семиконтактный кабельный разъем с резьбовым сочленением, устойчивый к сложным условиям эксплуатации и рассчитанный на надежную передачу питания и управляющих сигналов.
