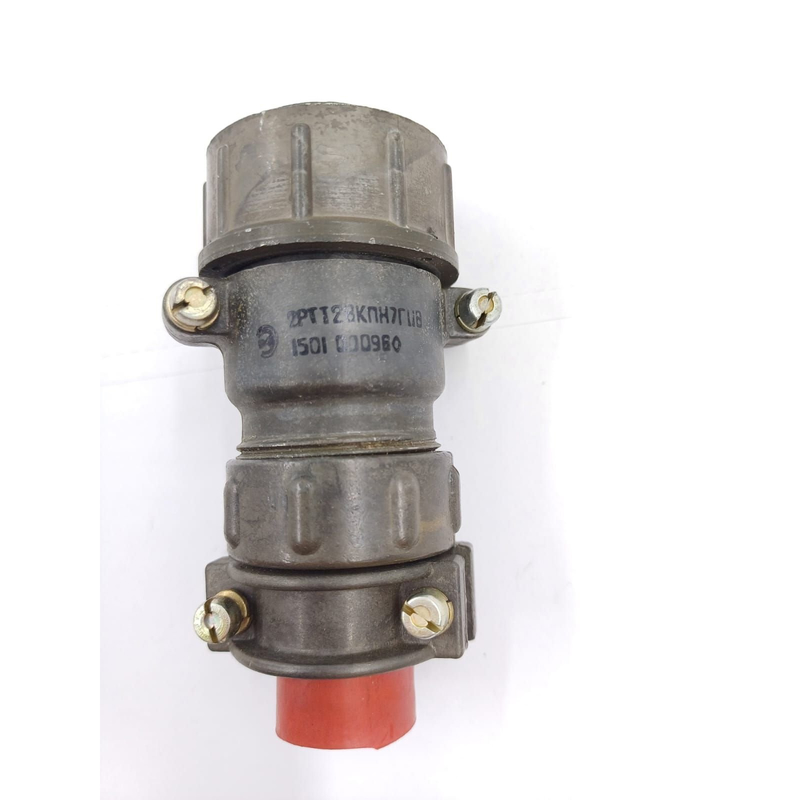

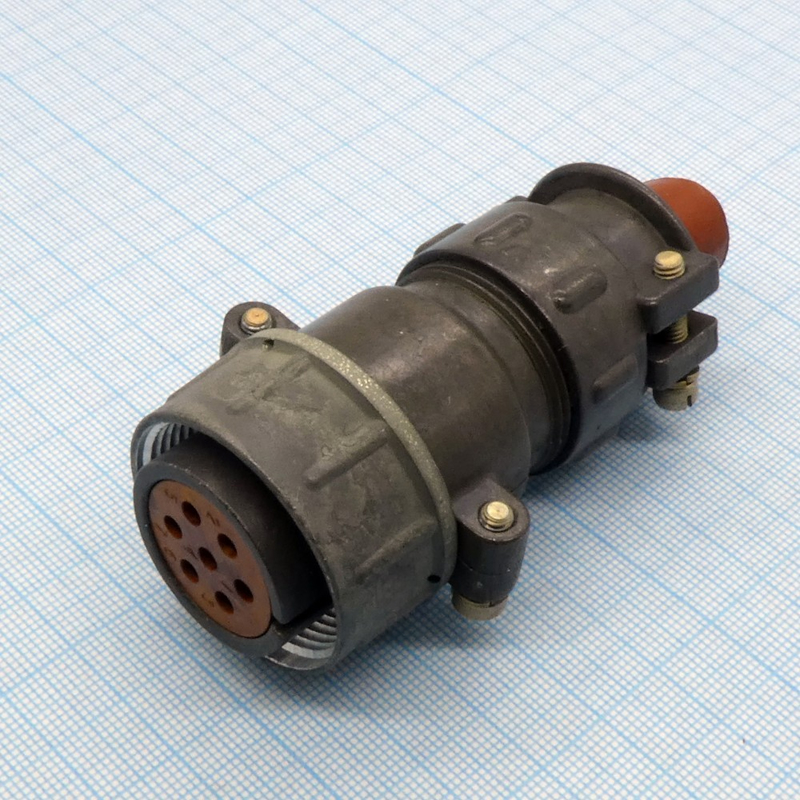

2РТТ28КПН7 — кабельный цилиндрический разъём на 7 контактов

2РТТ28КПН7 — обозначение пылебрызгозащищённого цилиндрического низкочастотного соединителя серии 2РТТ, предназначенного для объёмного монтажа электрических цепей. Разъём рассчитан на применение в аппаратуре, где требуются надёжное разъёмное соединение кабеля, устойчивость к механическим воздействиям и работа в широком диапазоне внешних условий.

Расшифровка обозначения

Маркировка 2РТТ28КПН7 указывает на конструктивное исполнение соединителя:

Для точного подбора ответной части и определения типа контактов необходим полный типономинал изделия. В расширенной маркировке обычно указывается сочетание контактов, исполнение «вилка» или «розетка», положение шпонки, вариант покрытия и другие параметры.

Основные особенности

Соединители 2РТТ28КПН7 применяются в цепях постоянного и переменного тока, включая низкочастотные сигнальные и силовые соединения. Для типового исполнения с семью контактами диаметром 2,5 мм указывают рабочий ток до 35 А на контакт, суммарный ток до 155 А и напряжение до 850 В. Сопротивление одного контакта диаметром 2,5 мм — не более 1 мОм, что способствует снижению потерь и нагрева в силовых цепях.

Конструкция соединителя предусматривает резьбовое сочленение, которое препятствует случайному расстыковыванию при вибрации и перемещении кабеля. Кабельный корпус с прямым патрубком удобен для вывода кабеля по оси разъёма, а гайка исполнения Н предназначена для установки неэкранированного кабеля.

Конструкция и характеристики

В зависимости от конкретной модификации соединитель может иметь алюминиевый корпус с защитным покрытием, карболитовый изолятор и латунные контакты с серебряным покрытием. Контакты являются извлекаемыми, что облегчает обслуживание, замену повреждённого элемента и перекомпоновку при ремонте кабельной части.

Для варианта 2РТТ28 с семиконтактной схемой характерны следующие ориентировочные параметры:

• Количество контактов — 7.

• Диаметр контактов — 2,5 мм при сочетании контактов 11.

• Способ электрического присоединения — пайка.

• Тип механического монтажа — объёмный.

• Способ сочленения — резьбовой.

• Поляризация — одношпоночная.

• Сопротивление изоляции — не менее 1000 МОм.

• Наработка — не менее 1000 часов.

• Ресурс — не менее 500 циклов сочленения и расчленения.

• Рабочая температура — от −60 до +100 °C.

Где используется 2РТТ28КПН7

Кабельные разъёмы серии 2РТТ востребованы в промышленной автоматике, приборостроении, энергетическом оборудовании, средствах связи, транспортной технике, испытательных комплексах и специальной радиоэлектронной аппаратуре. Семиконтактная компоновка позволяет одновременно передавать питание, сигналы управления, дискретные команды или измерительные цепи через одно разъёмное соединение.

Пример применения: разъём 2РТТ28КПН7 может использоваться для подключения выносного блока оборудования к основному шкафу управления, когда по одному кабелю необходимо передать несколько силовых и управляющих линий. Резьбовая фиксация снижает риск нарушения контакта в условиях вибрации, а кабельное исполнение упрощает монтаж непосредственно на жгуте.

Что учитывать при подборе

При выборе исполнения 2РТТ28КПН7 важно сверять не только базовую маркировку, но и полный код изделия. Критичны следующие параметры:

• Тип части соединителя: вилка со штырями или розетка с гнёздами.

• Сочетание и диаметр контактов.

• Число, положение и взаимная ориентация контактных мест.

• Исполнение патрубка и тип кабельной гайки.

• Положение направляющей шпонки.

• Наличие уплотнительной втулки и требуемая степень защиты.

• Допустимый ток, напряжение и условия эксплуатации.

• Совместимость с ответной частью по серии, размеру корпуса и схеме контактов.

2РТТ28КПН7 — практичное решение для формирования надёжных многоконтактных кабельных соединений в профессиональной электротехнической аппаратуре. Полная маркировка разъёма и документация на конкретное исполнение остаются определяющими при проектировании, ремонте и замене соединителей.
