Назначение и область применения

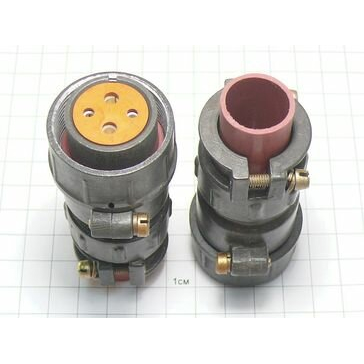

Соединитель 2РТТ28КПН4В представляет собой низкочастотный цилиндрический электрический соединитель кабельного типа с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры различного назначения. Соединитель применяется для внутреннего монтажа экранированного или неэкранированного кабеля в приборах, где требуется надёжное разъёмное соединение с высокой устойчивостью к внешним воздействиям.

Данная модель служит прямой заменой соединителя ШР28П4НШ5 (розетка кабельная) и может использоваться при ремонте, модернизации или комплектации оборудования, в котором ранее устанавливался указанный тип соединителя. Конструкция предусматривает установку на кабель с последующей фиксацией гайкой, что обеспечивает удобство монтажа и демонтажа при техническом обслуживании аппаратуры.

Изделие прошло приёмочный контроль по категории «ОТК», что подтверждает соответствие установленным техническим требованиям на момент выпуска. Год выпуска — 2010.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит информацию о его типе, конструктивном исполнении и электрических параметрах. Расшифровка обозначения приведена ниже.

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• 28 — условный размер корпуса;
• К — кабельный корпус для монтажа на кабель;
• П — прямой патрубок без изгиба;
• Н — гайка для неэкранированного кабеля;
• 4 — количество контактов: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм;
• Г — розетка как ответная часть соединителя;
• 10 — сочетание расположения контактов;
• В — всеклиматическое исполнение.

Резьбовая фиксация сочленяемых частей исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Соединитель состоит из вилки и розетки, при этом конструкция допускает исполнение с прямым или угловым патрубком либо без него. Для защиты от пыли и брызг предусмотрена возможность применения резиновых кожухов.

Технические характеристики

Соединитель рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет до 850 В по амплитудному значению. Контакты изделия имеют серебряное покрытие, монтаж проводников выполняется методом пайки. Рабочий ток на один контакт — до 2,5 А.

Электрические и механические параметры

• Рабочий ток на контакт: до 2,5 А;
• Рабочее напряжение: до 850 В (амплитудное значение);
• Диапазон рабочих частот: до 3 МГц;
• Сопротивление изоляции: не менее 5000 МОм;
• Наработка: не менее 1000 часов;
• Количество циклов сочленения-расчленения: до 500;
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия;
• Устойчивость к вибрации: до 5000 Гц;
• Устойчивость к механическим ударам: до 1500 метров в секунду за секунду;
• Климатическое исполнение: всеклиматическое, относительная влажность до 98 процентов при температуре плюс 40 градусов Цельсия.

Условия эксплуатации и совместимость

Изделие предназначено для эксплуатации в условиях воздействия повышенной влажности, широкого диапазона температур и механических нагрузок. Тропикоустойчивое исполнение допускает применение в регионах с высокой влажностью воздуха. Соединитель совместим с ответными частями, соответствующими типоразмеру 28 и сочетанию контактов 10, что позволяет использовать его при замене розеток кабельных ШР28П4НШ5 без доработки посадочных мест и изменения схемы подключения.

Категория изделия по VirtueMart — 2РТТ28. Артикул для идентификации при заказе — 5737.
