Назначение соединителя

Соединитель 2РТТ28КПН4В представляет собой цилиндрический низкочастотный электрический соединитель пылебрызгозащищённого типа. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основное назначение изделия — соединение и разъединение электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Соединитель обеспечивает надёжную коммутацию при эксплуатации в жёстких климатических и механических условиях.

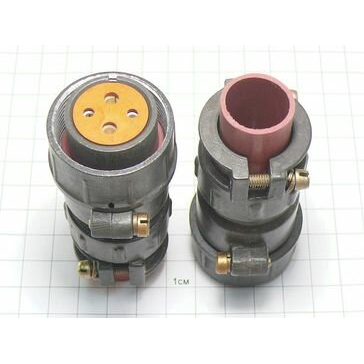

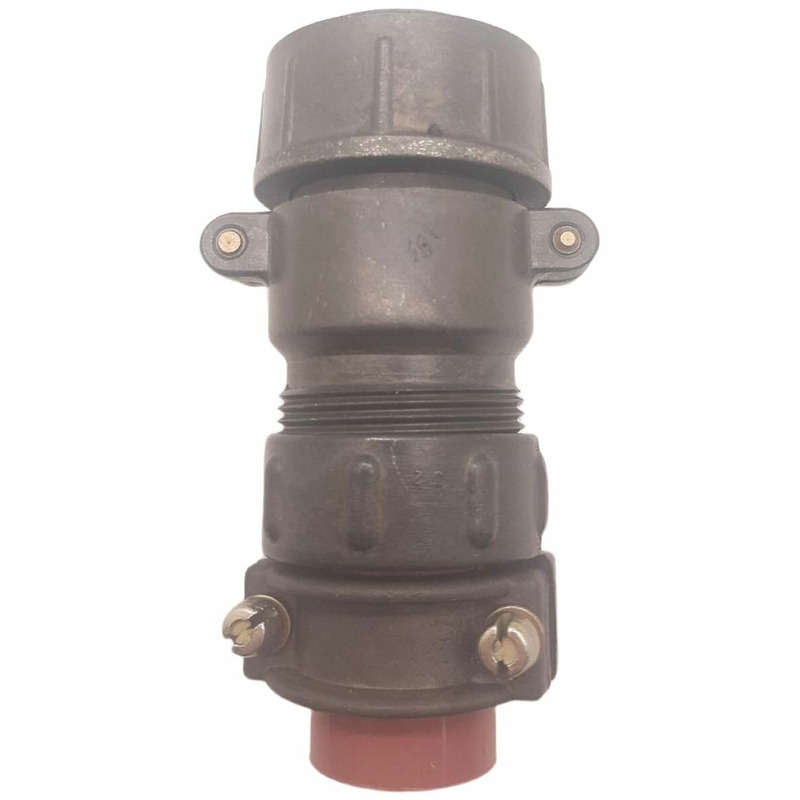

Конструктивно изделие состоит из вилки и розетки — приборного или кабельного исполнения — с резьбовой фиксацией. Резьбовое соединение исключает самопроизвольное расчленение под воздействием вибрации и ударных нагрузок.

Расшифровка обозначения

Маркировка соединителя содержит сведения о его конструкции и области применения. Ниже приведены значения элементов обозначения:

• 2РТТ — тип соединителя: теплостойкий, тропикоустойчивый.
• 28 — условный размер корпуса.
• К — кабельный корпус.
• П — прямой патрубок.
• Н — гайка для неэкранированного кабеля.
• 4 — количество контактов: 4 шт., из них 2 шт. диаметром 2,5 мм и 2 шт. диаметром 3,5 мм.
• В — всеклиматическое исполнение.
• «ОТК» — приёмка изделия отделом технического контроля.

Год выпуска изделия — 2010. Артикул товара — 5734. Категория — 2РТТ28.

Подтверждённые технические особенности

Соединитель рассчитан на работу с высокими токами и в широком диапазоне условий эксплуатации. Основные характеристики, подтверждённые для данного типа изделия, приведены ниже.

• Максимальный ток на контакт: 25 А для контактов диаметром 2,5 мм и 50 А для контактов диаметром 3,5 мм, общий ток — до 150 А.
• Рабочая температура: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс: 1000 часов наработки и 500 циклов сочленения-расчленения.
• Устойчивость к вибрации в диапазоне 1–5000 Гц с ускорением до 300 метров на секунду в квадрате.
• Устойчивость к ударам с ускорением до 10000 метров на секунду в квадрате.
• Работоспособность при пониженном давлении до 1,3·10⁻⁴ Па.

Пылебрызгозащищённое исполнение корпуса препятствует проникновению внутрь пыли и брызг воды, что важно при эксплуатации на открытых площадках и в производственных помещениях с повышенной влажностью.

Применение

Соединитель востребован в электро- и радиоаппаратуре, где требуется коммутация силовых и сигнальных цепей в условиях вибрации, ударных нагрузок и перепадов температуры. Типичные области применения — соединение блоков и узлов, подключение кабелей к приборам, организация разъёмных переходов в цепях постоянного и переменного тока частотой до 3 МГц.

Благодаря всеклиматическому исполнению и приёмке «ОТК» изделие пригодно для ответственных применений, где к надёжности коммутации предъявляются повышенные требования.

При монтаже следует учитывать диаметры контактов — 2,5 мм и 3,5 мм — и подбирать соответствующие провода и наконечники. Резьбовая фиксация требует затяжки соединения для обеспечения герметичности и устойчивости к вибрации.
