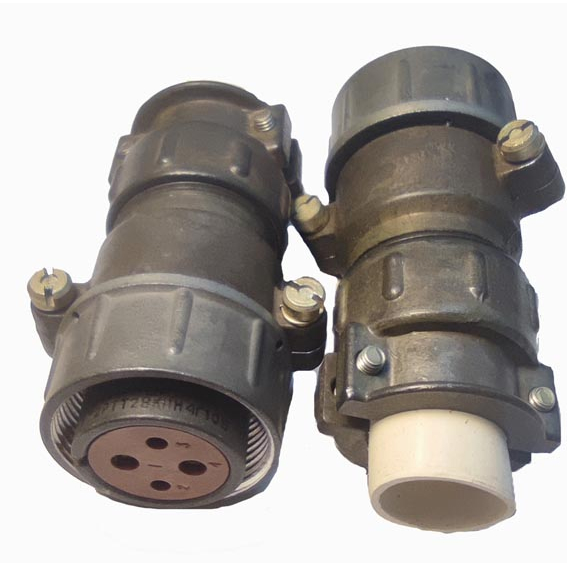

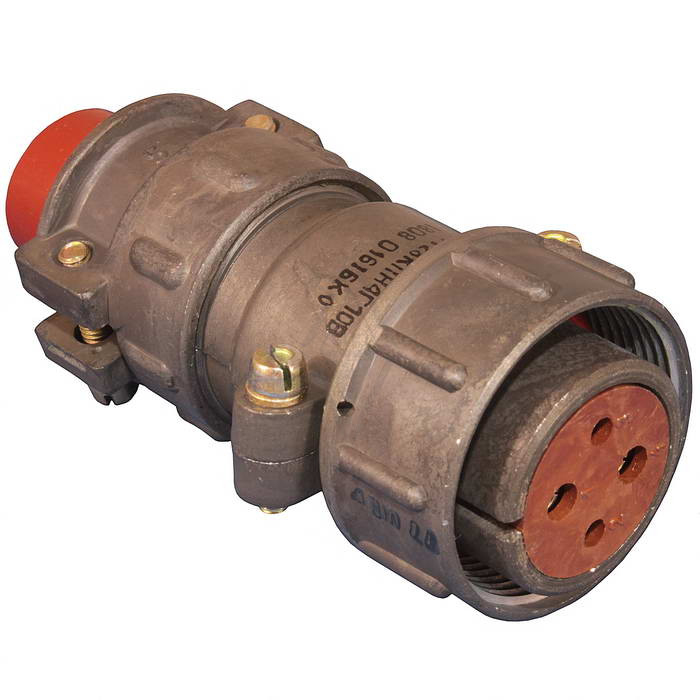

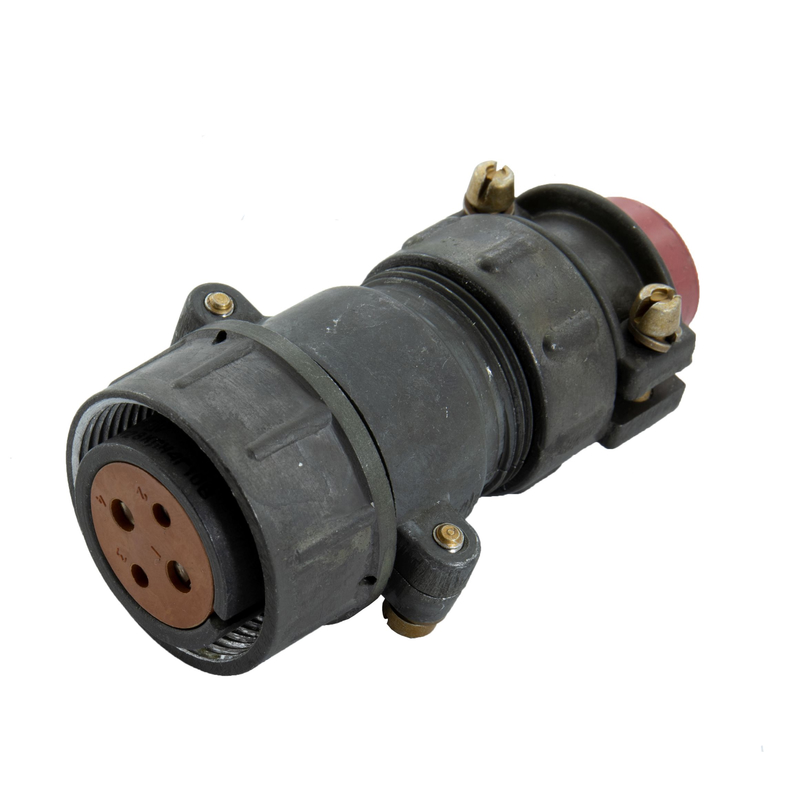

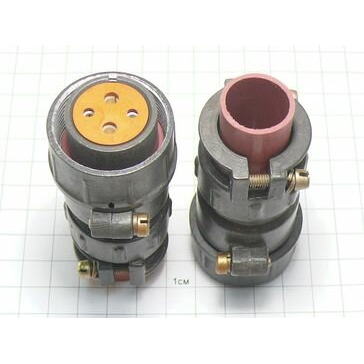

Назначение соединителя 2РТТ28КПН4В

2РТТ28КПН4В — это цилиндрический низкочастотный соединитель пылебрызгозащищенного типа с резьбовой фиксацией. Он предназначен для надежного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для работы в цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединители серии 2РТТ используются для подключения проводов, кабелей, узлов и блоков. Конструктивно соединение состоит из вилки и розетки, которые могут быть приборными или кабельными. Модель 2РТТ28КПН4В относится к кабельным соединителям с прямым патрубком и имеет 4 контакта.

Подтверждённые технические особенности

Модель 2РТТ28КПН4В обладает следующими характеристиками, подтверждёнными данными производителя:

• Количество контактов: 4, из них 2 контакта диаметром 2,5 мм с током до 25 А и 2 контакта диаметром 3,5 мм с током до 50 А.
• Покрытие контактов: серебряное.
• Способ монтажа: пайка.
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Устойчивость к вибрации: до 5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Ресурс сочленения-расчленения: 500 циклов.
• Тип корпуса: кабельный, с прямым патрубком и гайкой для неэкранированного кабеля.
• Исполнение: всеклиматическое.

Соединитель имеет резьбовую фиксацию, что обеспечивает надежное механическое соединение и предотвращает самопроизвольное разъединение. Пылебрызгозащищенное исполнение позволяет эксплуатировать изделие в условиях повышенной запыленности и влажности.

Расшифровка обозначения 2РТТ28КПН4В

Маркировка соединителя содержит полную информацию о его конструкции и области применения. Ниже приведена расшифровка каждого элемента обозначения:

1. 2РТТ — тип соединителя: теплостойкий, тропикоустойчивый.
2. 28 — условный размер корпуса.
3. К — кабельный корпус.
4. П — прямой патрубок.
5. Н — гайка для неэкранированного кабеля.
6. 4 — количество контактов.
7. В — всеклиматическое исполнение.

Таким образом, обозначение 2РТТ28КПН4В указывает на кабельный соединитель с четырьмя контактами, предназначенный для неэкранированного кабеля и способный работать в различных климатических условиях.

Применение и условия эксплуатации

Соединитель 2РТТ28КПН4В применяется в электро- и радиоаппаратуре для соединения электрических цепей. Благодаря диапазону рабочих температур от минус 60 до плюс 100 градусов Цельсия изделие может использоваться как в холодных, так и в нагретых условиях. Устойчивость к вибрации до 5000 Гц и ускорению до 300 метров на секунду в квадрате делает его пригодным для установки на подвижных объектах и в условиях вибрационных нагрузок.

Пылебрызгозащищенное исполнение и всеклиматическое исполнение позволяют эксплуатировать соединитель в условиях повышенной влажности, запыленности и в различных климатических зонах. Ресурс в 500 циклов сочленения-расчленения обеспечивает длительный срок службы при периодическом подключении и отключении.

Монтаж соединителя производится пайкой, что обеспечивает надежный электрический контакт. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность соединения. Модель имеет 4 контакта: 2 диаметром 2,5 мм с током до 25 А и 2 диаметром 3,5 мм с током до 50 А, что позволяет использовать её в цепях с различной токовой нагрузкой.

Артикул товара: 5735. Категория: 2РТТ28. Год: 2010. Производитель не указан.
