Назначение соединителя 2РТТ28КПН4В

2РТТ28КПН4В — это цилиндрический низкочастотный соединитель пылебрызгозащищённого типа, предназначенный для работы в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основное назначение изделия — соединение и разъединение электрических цепей, проводов, кабелей, а также узлов и блоков в электро- и радиоаппаратуре.

Соединитель применяется там, где требуется надёжная коммутация силовых и сигнальных цепей в условиях воздействия внешней среды. Пылебрызгозащищённое исполнение позволяет использовать его в аппаратуре, работающей в помещениях с повышенной влажностью и запылённостью, а также на открытых площадках при соответствующей эксплуатации.

Конструкция и состав

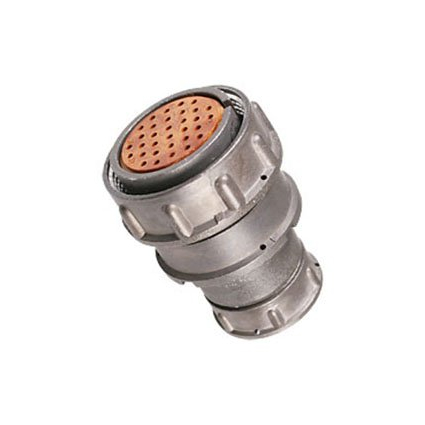

Соединитель состоит из вилки и розетки, которые могут быть приборными или кабельными, с резьбовой фиксацией. Резьбовое соединение обеспечивает механическую прочность стыка и предотвращает самопроизвольное расчленение под воздействием вибрации.

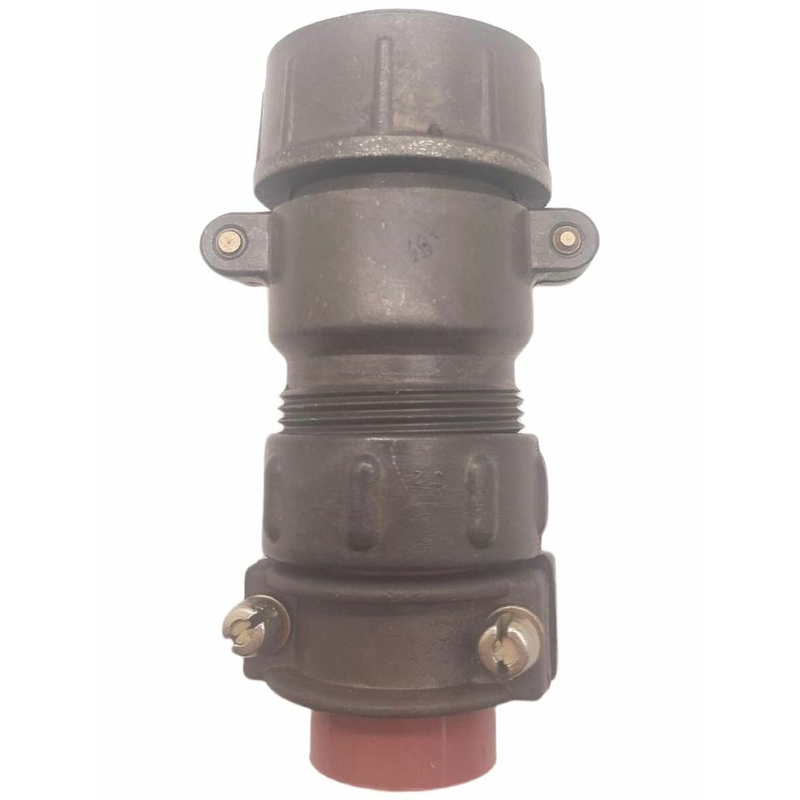

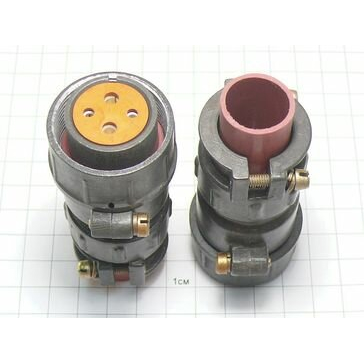

Исполнение 2РТТ28КПН4В представляет собой кабельную розетку с прямым патрубком (КП), условным размером корпуса 28, объёмного монтажа для внутренней пайки. Количество контактов — 4, из них 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм. Покрытие контактов — серебро, что обеспечивает стабильное переходное сопротивление и надёжный электрический контакт.

Изделие выпускается во всеклиматическом исполнении (В), то есть рассчитано на эксплуатацию в различных климатических зонах.

Основные технические характеристики

• Максимальный ток на контакт: 25 А для контактов диаметром 2,5 мм и 50 А для контактов диаметром 3,5 мм.
• Общий максимальный ток: до 150 А.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Наработка: не менее 1000 часов.
• Ресурс сочленений-расчленений: до 500 циклов.
• Устойчивость к вибрации: диапазон 1–5000 Гц при ускорении до 300 метров на секунду в квадрате.
• Устойчивость к ударам: до 10000 метров на секунду в квадрате.
• Работа при пониженном давлении и влажности до 98 процентов при температуре плюс 40 градусов Цельсия.

Применение и условия эксплуатации

Соединитель 2РТТ28КПН4В применяется в электро- и радиоаппаратуре для коммутации цепей постоянного и переменного тока. Благодаря четырём контактам разного диаметра он подходит для подключения как силовых, так и вспомогательных цепей в составе одного разъёма. Резьбовая фиксация и пылебрызгозащищённая конструкция делают его пригодным для оборудования, подверженного вибрационным и ударным нагрузкам.

Всеклиматическое исполнение и широкий диапазон рабочих температур позволяют эксплуатировать изделие в составе аппаратуры, работающей в сложных условиях: при пониженном давлении, высокой влажности и значительных механических воздействиях. Ограничение по частоте до 3 МГц определяет область применения как низкочастотную коммутацию, включая цепи питания и управления.

При монтаже розетка объёмного исполнения предназначена для внутренней пайки, что требует соблюдения технологических режимов пайки, соответствующих серебряному покрытию контактов. Совместимость вилки и розетки определяется их принадлежностью к одному типу соединителей с условным размером корпуса 28 и резьбовым соединением.

Ключевые подтверждённые особенности

1. Пылебрызгозащищённое исполнение и всеклиматическое исполнение (В).
2. Резьбовая фиксация вилки и розетки.
3. Четыре контакта: два диаметром 2,5 мм и два диаметром 3,5 мм, с серебряным покрытием.
4. Объёмный монтаж для внутренней пайки, кабельная розетка с прямым патрубком.
5. Условный размер корпуса — 28.
6. Работа при напряжении до 850 В амплитудного значения и частоте до 3 МГц.
7. Устойчивость к вибрации, ударам, пониженному давлению и влажности до 98 процентов при плюс 40 градусов Цельсия.
8. Наработка не менее 1000 часов и до 500 сочленений-расчленений.

Таким образом, 2РТТ28КПН4В представляет собой низкочастотный цилиндрический соединитель кабельного типа, предназначенный для ответственных применений в электро- и радиоаппаратуре, где требуется сочетание высокой токовой нагрузки, механической прочности стыка и стойкости к внешним воздействиям.
