Назначение соединителя 2РТТ28КПН4Ш10В

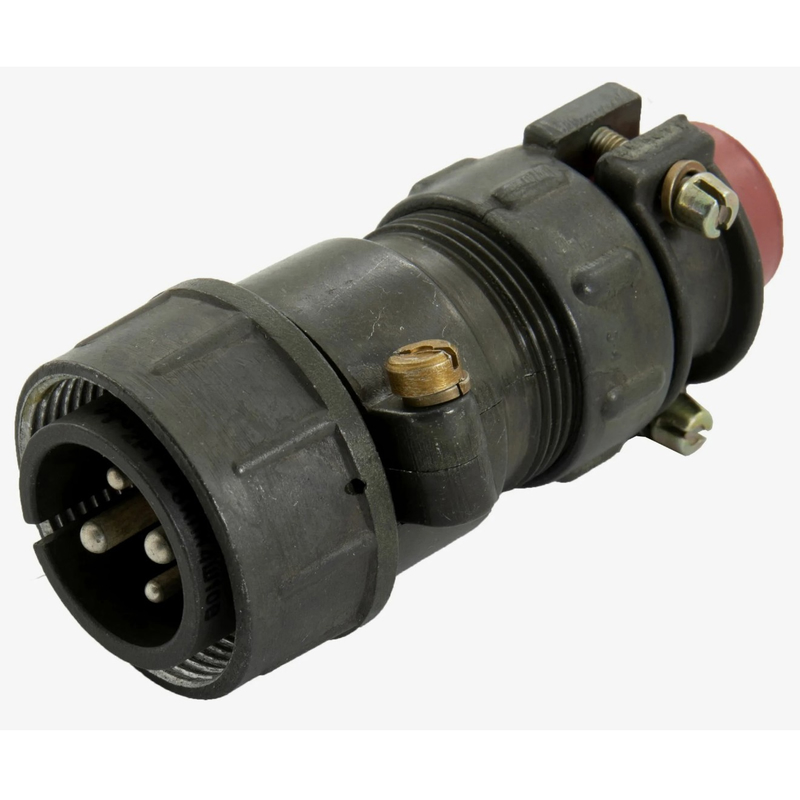

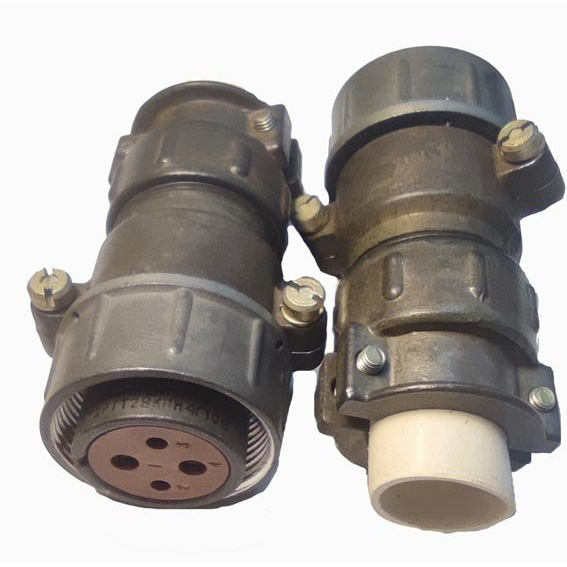

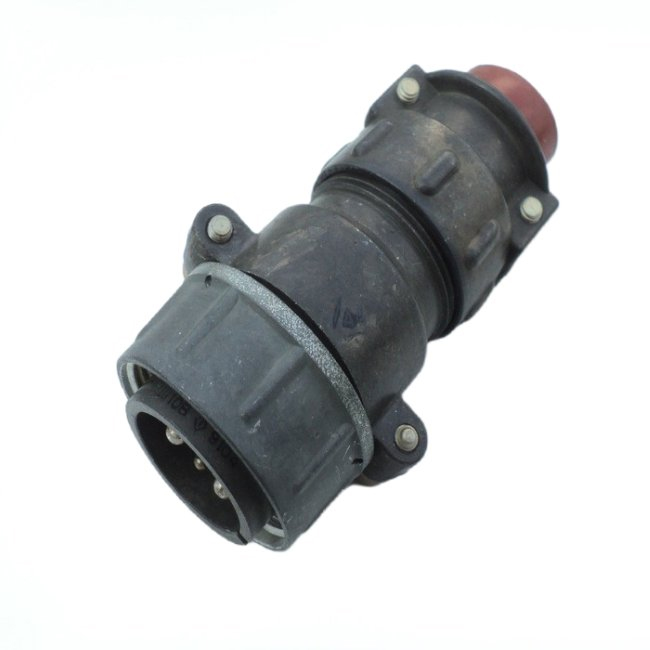

Соединитель 2РТТ28КПН4Ш10В производства «НПО Каскад» с приёмкой «ОТК» представляет собой низкочастотный цилиндрический кабельный разъём, предназначенный для объёмного монтажа на кабель. Изделие относится к серии 2РТТ — теплостойких, тропико- и всеклиматических соединителей с резьбовой фиксацией сочленённого положения.

Разъём применяется для создания надёжного разъёмного соединения в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такое сочетание параметров делает его востребованным в радиоэлектронной аппаратуре, промышленных устройствах и системах, где требуется теплостойкое и устойчивое к климатическим воздействиям соединение на кабеле.

Расшифровка обозначения 2РТТ28КПН4Ш10В

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о конструкции и исполнении изделия:

• 2РТТ — тип соединителя: низкочастотный цилиндрический, теплостойкий, тропико- и всеклиматический.
• 28 — условный размер корпуса.
• К — вид корпуса «кабельный», то есть монтируемый на кабель, в отличие от блочного исполнения «Б».
• П — вид патрубка «прямой»; существует также угловое исполнение «У».
• Н — вид гайки патрубка, предназначенной для монтажа неэкранированного кабеля.
• 4 — количество контактов.
• Ш — тип контактов «штырь», то есть вилка.
• 10 — сочетание контактов по схеме.
• В — всеклиматическое исполнение.

Технические особенности и конструкция

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение). Контакты имеют диаметры 2,5 мм или 3,5 мм и обеспечивают рабочий ток порядка 25–50 А на контакт в зависимости от типа контакта. Покрытие контактов — серебро, что гарантирует стабильное переходное сопротивление и коррозионную стойкость.

Условия эксплуатации

Диапазон рабочих температур окружающей среды составляет примерно от минус 60 до плюс 100 °C, что отвечает требованиям тропических и общих климатических условий. Разъём рассчитан на многократное сочленение и расчленение — до порядка 500 циклов — и обладает длительным сроком сохраняемости. Исполнение негерметичное, пылевлагозащищённое, предназначено для объёмного монтажа.

Конструктивные решения

Сочленение выполнено резьбовым, с одношпоночной поляризацией, которая гарантирует правильную ориентацию частей разъёма и исключает ошибочное подключение. Корпус и патрубок изготовлены из металла, а изолятор выполнен из карболита (фенопласта), обеспечивающего термостойкость и высокие диэлектрические свойства. Гайка патрубка рассчитана на монтаж неэкранированного кабеля.

Применение

Соединители 2РТТ28КПН4Ш10В используются в радиоэлектронной аппаратуре, промышленных устройствах и системах, где требуется надёжное, теплостойкое разъёмное соединение на кабеле с неэкранированным проводом. Типичные области применения включают блоки питания, распределительные коробки, аппаратуру связи и телемеханики, а также другие устройства, работающие в широком диапазоне климатических условий.

Благодаря всеклиматическому исполнению и стойкости к тропическим условиям разъём подходит для эксплуатации в составе оборудования, подверженного воздействию повышенной влажности и перепадов температур. Приёмка «ОТК» подтверждает прохождение выходного контроля качества на предприятии-изготовителе.

Краткие характеристики

• Артикул: 5741
• Категория: 2РТТ28
• Производитель: Каскад
• Приемка: «ОТК»
• Год: 2024
• Тип контактов: штырь (вилка)
• Количество контактов: 4
• Покрытие контактов: серебро
• Монтаж: на кабель, неэкранированный провод
• Сочленение: резьбовое, одношпоночная поляризация
