2РТТ28КПН4Ш10В 2024г «ОТК» Элекон
Производитель: Элекон
Технические характеристики
Разъём 2РТТ28КПН4Ш10В — это цилиндрический низкочастотный соединитель от завода «Элекон» (климатическое исполнение «В»), выполненный по техническим условиям ГЕ0.364.120 ТУ. Обычно его применяют в электрических цепях постоянного и переменного тока частотой до 3 МГц, в том числе в радиотехническом и промышленном оборудовании.
Разъём выполняет функцию вилки кабельной : предназначен для подключения к блочной розетке 2РТ‑А или ШР и соединения силовых или сигнальных цепей.
Корпус выполнен из алюминиевого сплава А‑22 , с покрытием методом оксидирования, что обеспечивает прочность и устойчивость к коррозии.
Изолятор изготовлен из карболита , окрашен в коричневый цвет, что обеспечивает хорошую механическую жёсткость и теплостойкость.
Разъём имеет 4 контакта : 2 штыря диаметром 2,5 мм и 2 штыря диаметром 3,5 мм , с покрытием серебром (Ag) на поверхности контактов.
Максимальный рабочий ток на контакт — до 35 А для 2,5 мм и 50 А для 3,5 мм, а общий ток на разъём — до 100 А.
Максимальное рабочее напряжение — порядка 700–850 В , что делает его пригодным для силовых цепей среднего уровня.
Диапазон рабочих температур: примерно от –60 до +100 °C , разъём рассчитан на всеклиматическое исполнение и повышенную влажность.
Соединение — резьбовое , с накидной гайкой M33×1,5 , что обеспечивает устойчивость к вибрации и возможным растягивающим нагрузкам.
Разъём способен выдерживать механическую вибрацию до 30 g , многократные удары до 150 g , а также однократные удары до 1000 g.
Ресурс — порядка 500 операций сочленения‑расчленения , с минимальной наработкой около 1000 часов.
В маркировке 2РТТ28КПН4Ш10В цифры и буквы кодируют: серию 2РТТ, условный размер 28, вид корпуса «К» (кабельный), прямой патрубок «П», гайку под неэкранированный кабель «Н», 4 штыря, сочетание контактов 10 и всеклиматическое исполнение «В».
Обозначение «ОТК» в спецификации или документации обычно указывает, что изделие прошло приёмку ОТК завода‑изготовителя («Элекон»), то есть соответствует внутренним техническим требованиям и стандартам предприятия.
Описание
2РТТ28КПН4Ш10В

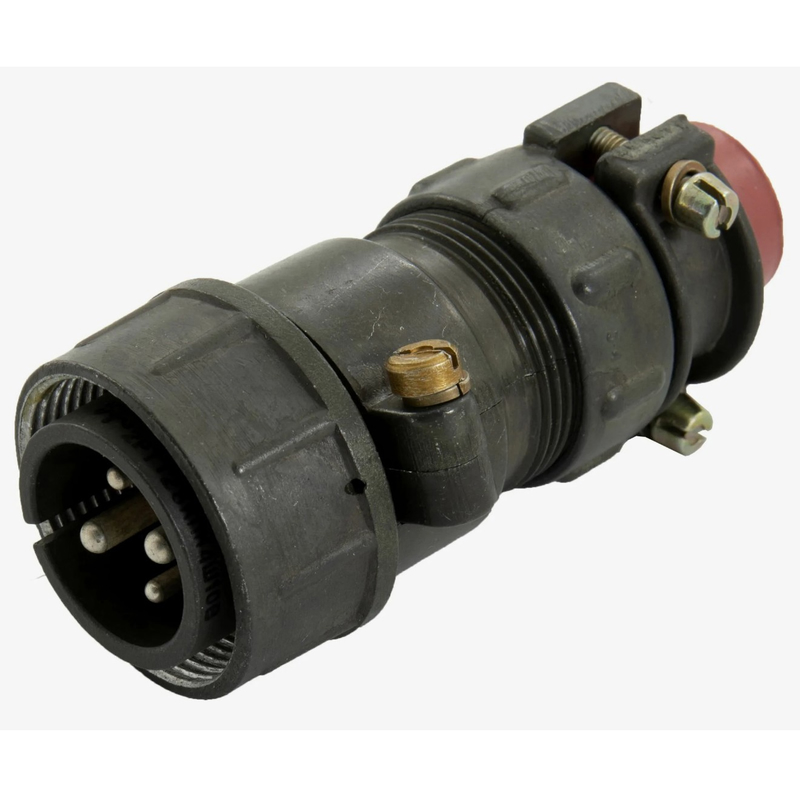

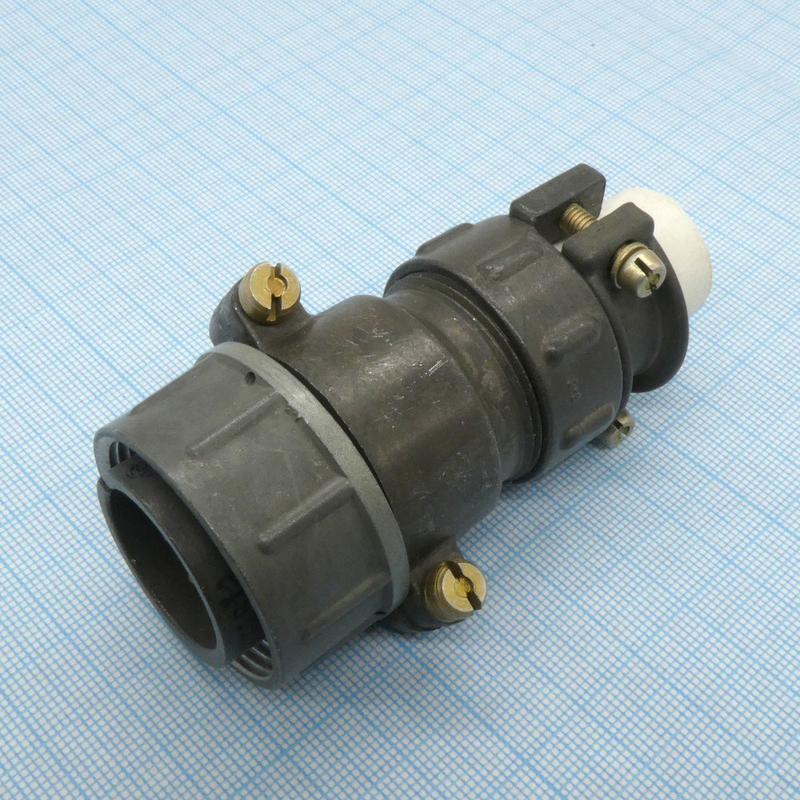

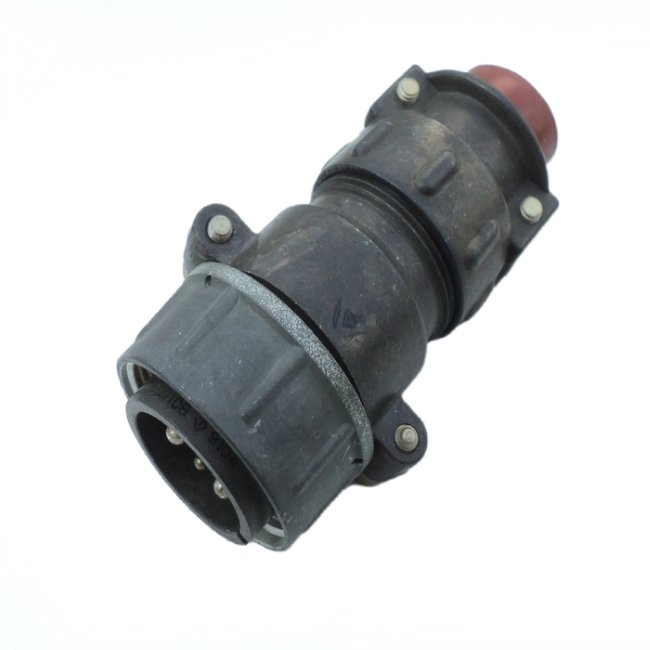

2РТТ28КПН4Ш10В: кабельная вилка для надежных электрических соединений
2РТТ28КПН4Ш10В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение представляет собой кабельную вилку со штыревыми контактами, прямым патрубком и концевой гайкой для неэкранированного кабеля. Соединитель применяется в радиоэлектронной, электротехнической и промышленной аппаратуре, где важны механическая прочность, стабильность контактирования и устойчивость к внешним воздействиям.
Конструкция и расшифровка
Обозначение 2РТТ28КПН4Ш10В отражает основные конструктивные особенности изделия:
2РТТ — серия цилиндрических низкочастотных соединителей.
28 — условный размер корпуса.
К — кабельное исполнение.
П — прямой патрубок.
Н — гайка для ввода неэкранированного кабеля.
4 — число контактов.
Ш — штыревая часть, то есть вилка.
10 — сочетание контактов: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.
В — климатическое исполнение, рассчитанное на эксплуатацию в широком диапазоне условий.
Корпус соединителя выполняется из алюминиевого сплава с защитным оксидированным покрытием. В качестве изоляционного материала используется карболит, контакты изготовлены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильного электрического контакта.
Технические характеристики 2РТТ28КПН4Ш10В
Соединитель рассчитан на работу в цепях с существенными токовыми нагрузками. В конструкции предусмотрены четыре круглых извлекаемых контакта: два диаметром 2,5 мм и два диаметром 3,5 мм. Для контактов меньшего диаметра указывается допустимый ток до 35 А, для более крупных — до 50 А; суммарный ток через разъем может достигать 100 А в зависимости от условий применения.
| Параметр | Значение |
|---|---|
| Тип изделия | Кабельная вилка со штыревыми контактами |
| Серия | 2РТТ |
| Условный размер корпуса | 28 |
| Количество контактов | 4 |
| Контактная схема | 2 × 2,5 мм и 2 × 3,5 мм |
| Максимальное рабочее напряжение | До 850 В |
| Рабочая температура | От −60 до +100 °C |
| Способ сочленения | Резьбовой |
| Поляризация | Одношпоночная |
| Электрический монтаж | Пайка |
| Материал изолятора | Карболит |
| Покрытие контактов | Серебро |
| Ресурс соединений | До 500 циклов сочленения и расчленения |
Переходное сопротивление контактов составляет не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм. Сопротивление изоляции достигает 1000 МОм, что важно для устойчивой работы оборудования и уменьшения риска утечек тока.
Особенности применения
Вилка 2РТТ28КПН4Ш10В предназначена для объемного внутреннего монтажа с подключением проводников пайкой. Прямой патрубок упрощает ввод кабеля по оси корпуса, а гайка рассчитана на фиксацию неэкранированного кабеля. Резьбовое соединение обеспечивает прочное механическое закрепление сопрягаемых частей и помогает предотвращать самопроизвольное разъединение при вибрации.
Одношпоночная поляризация исключает неправильную ориентацию вилки и ответной розетки при подключении. Это особенно важно в сложных электротехнических системах, где ошибочное соединение контактов способно привести к нарушению работы оборудования.
Соединитель относится к негерметичным исполнениям, поэтому при проектировании оборудования необходимо учитывать требования к защите места подключения от попадания влаги, пыли и агрессивных сред. При этом серия 2РТТ рассчитана на эксплуатацию при вибрационных и ударных воздействиях, что расширяет возможности ее использования в аппаратуре общего и специального назначения.
Где используется 2РТТ28КПН4Ш10В
Разъем 2РТТ28КПН4Ш10В может использоваться в оборудовании, где требуется быстроразъемное и надежно фиксируемое кабельное соединение с несколькими силовыми или сигнальными цепями:
В промышленной автоматике и системах управления.
В измерительной и испытательной аппаратуре.
В источниках питания, распределительных устройствах и силовых шкафах.
В радиоэлектронных комплексах.
В транспортной, специальной и вибронагруженной технике.
В оборудовании, работающем при пониженных и повышенных температурах.
При подборе ответной части необходимо учитывать тип контактов, схему расположения, размер корпуса 28, резьбовое сочленение и поляризацию. Правильно подобранная пара «вилка—розетка» обеспечивает корректное соединение, допустимую токовую нагрузку и требуемую надежность всей электрической цепи.
