Назначение и область применения

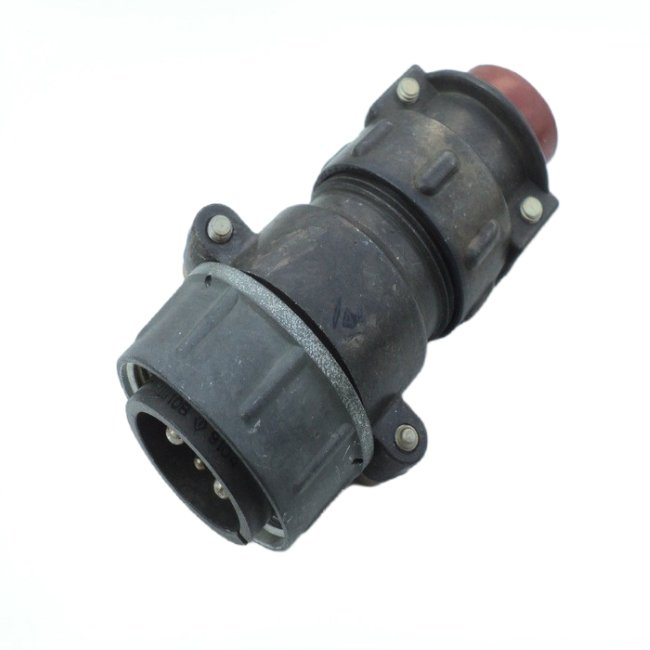

2РТТ28КПН4Ш10В — цилиндрический низкочастотный соединитель-вилка кабельная, входящий в серию 2РТТ, которая объединяет теплостойкие и пылебрызгозащищённые разъёмы общего назначения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до примерно 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре.

Разъём используется как соединитель общего назначения в системах электропитания и сигнальных цепях. Он допускает сочленение с розетками серий 2РТ-А и ШР. Конструкция рассчитана на эксплуатацию в условиях жёсткого климата и при повышенных механических нагрузках, включая вибрацию, многократные удары и значительные перепады температур.

Изделие применяется в аппаратуре, где требуется надёжное разъёмное соединение с высокой токовой нагрузкой и стойкостью к внешним воздействиям, при этом разъём не является герметичным, но обладает пылебрызгозащитой.

Конструкция и основные параметры

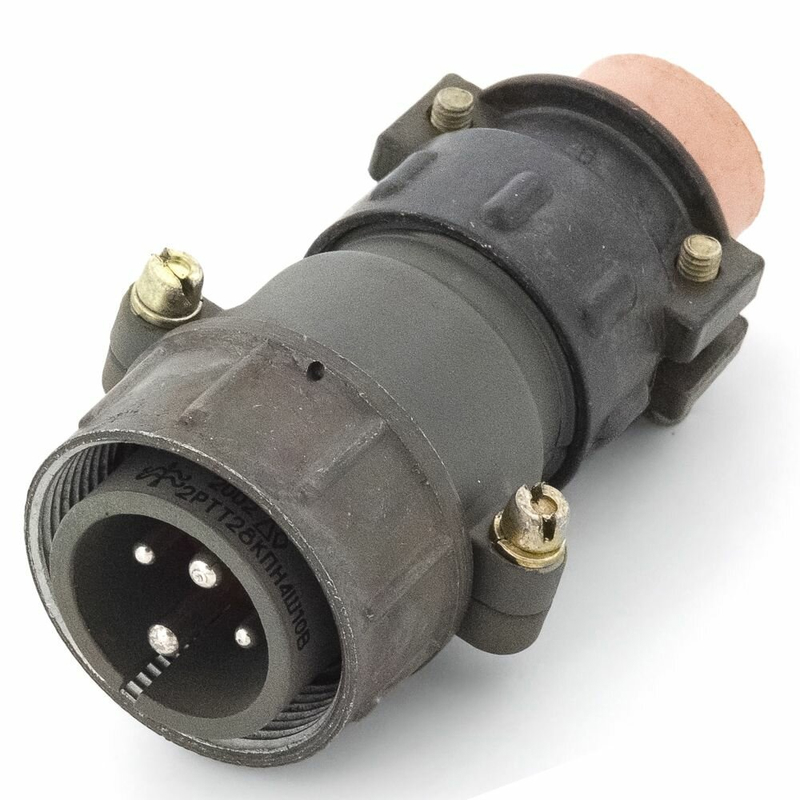

Разъём 2РТТ28КПН4Ш10В имеет четыре контакта штыревого типа круглой формы. Контакты различаются по диаметру и допустимому току:

• два контакта диаметром 2,5 мм с максимальным током порядка 35 А на контакт;
• два контакта диаметром 3,5 мм с максимальным током порядка 50 А на контакт.

Максимальный рабочий ток на весь разъём достигает примерно 100 А. Контакты изготовлены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров. Корпус выполнен из алюминиевого сплава с оксидированным покрытием, изолятор — из карболита (фенопласта).

Сочленение разъёма — резьбовое, с помощью накидной гайки M33×1,5. Электрический монтаж осуществляется пайкой проводников непосредственно в контакты. Корпус имеет цилиндрическую форму условного размера 28, диаметр около 38,5 мм, длину корпуса порядка 79 мм. Патрубок прямой, снабжён накидной гайкой для монтажа неэкранированного кабеля. Для правильной ориентации предусмотрена одношпоночная поляризация корпуса и паз, исключающий неверное сочленение.

Электрические и механические характеристики

Разъём рассчитан на максимальное рабочее напряжение до примерно 850 В. Электрические параметры контактов обеспечивают малые потери и высокую надёжность соединения:

• сопротивление контакта диаметром 2,5 мм — не более 1 мОм;
• сопротивление контакта диаметром 3,5 мм — не более 0,75 мОм;
• сопротивление изоляции — не менее 1000 МОм.

Ресурс изделия составляет до 500 циклов сочленения-расчленения, минимальная наработка — порядка 1000 часов. Разъём устойчив к вибрационным нагрузкам до десятков g, многократным ударам до сотен g и однократным ударным ускорениям до примерно 1000 g.

Климатическое исполнение и условия эксплуатации

Интервал рабочих температур разъёма составляет примерно от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 20 градусов Цельсия. Допустимое атмосферное давление — от глубокого вакуума до десятков килопаскалей.

Разъём обладает стойкостью к воздействию пыли, брызг и перепадов давления, что позволяет использовать его в аппаратуре, эксплуатируемой в сложных климатических условиях и при значительных механических воздействиях.
