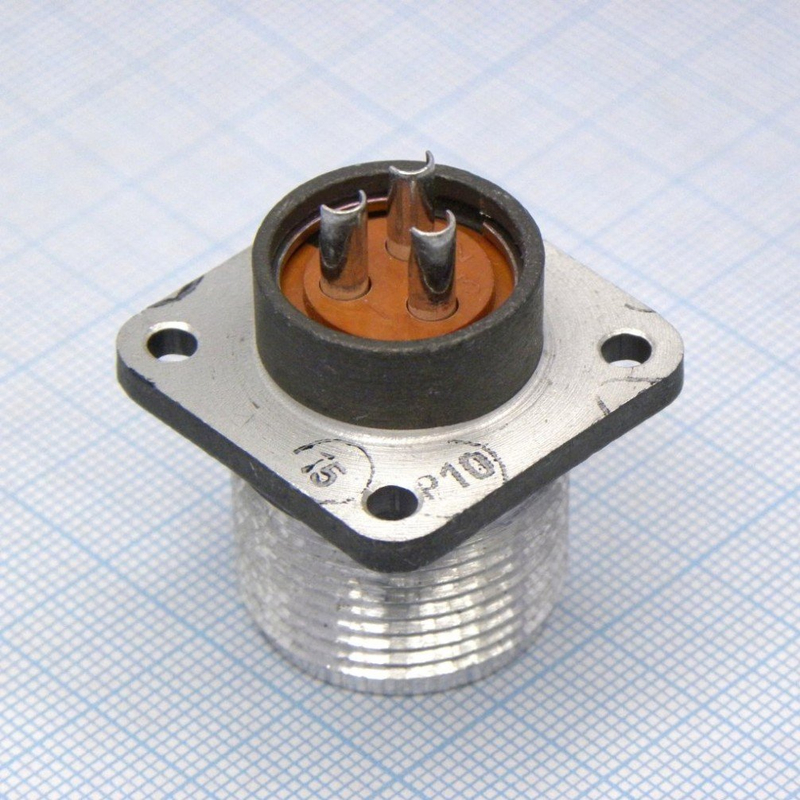

Назначение соединителя 2РТТ28КПН4Ш10

Низкочастотный цилиндрический соединитель 2РТТ28КПН4Ш10 предназначен для соединения и разъединения электрических цепей в электронной и радиоэлектронной аппаратуре. Изделие рассчитано на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Соединитель выполнен по схеме объемного монтажа и состоит из вилки и розетки, которые могут быть кабельными или приборными. Конструкция предусматривает одношпоночную поляризацию корпусов, что исключает неправильное сочленение и обеспечивает надежную фиксацию ответных частей.

Резьбовая фиксация обеспечивает стабильное контактное усилие и защиту от самопроизвольного разъединения при воздействии вибрационных и ударных нагрузок. Соединитель используется в составе промышленного оборудования, контрольно-измерительных приборов, систем связи и других устройств, где требуется многократное подключение кабельных трасс с сохранением стабильных электрических параметров.

Расшифровка обозначения

Маркировка 2РТТ28КПН4Ш10 содержит информацию о конструкции и основных параметрах изделия:

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для монтажа неэкранированным кабелем;
• 4 — количество контактов;
• Ш — шаг контактов;
• 10 — диаметр провода;
• В — всеклиматическое исполнение.

Артикул изделия — 5738. Категория товара — 2РТТ28.

Технические характеристики и условия эксплуатации

Соединители серии 2РТТ отличаются высокой механической прочностью и устойчивостью к внешним воздействиям. Изделие сохраняет работоспособность при следующих условиях:

• вибрационные нагрузки до 5000 Гц с ускорением 300 метров на секунду в квадрате;
• механические удары до 10000 метров на секунду в квадрате;
• диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия;
• относительная влажность воздуха до 98 процентов при температуре плюс 40 градусов Цельсия.

Покрытие контактов — серебро, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Монтаж проводов осуществляется пайкой. Минимальная наработка составляет 1000 часов, срок сохраняемости — 15 лет.

Конструктивные особенности и применение

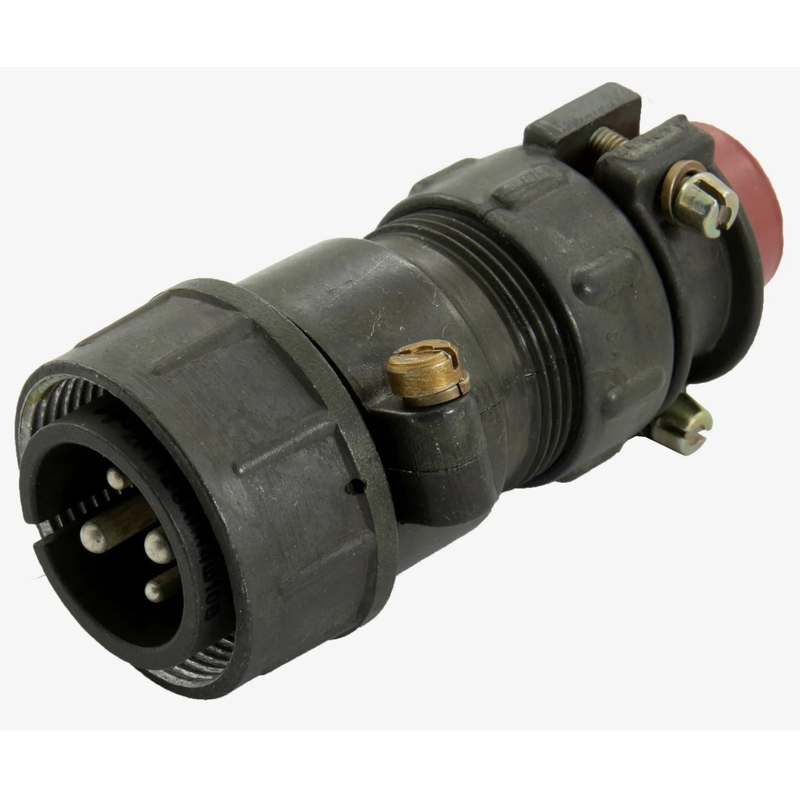

Корпус соединителя выполнен в кабельном исполнении с прямым патрубком. Наличие гайки позволяет монтировать изделие с неэкранированным кабелем, что упрощает установку в условиях ограниченного пространства. Одношпоночная поляризация исключает ошибочное подключение контактов и защищает от повреждения оборудования при сочленении.

Благодаря четырехконтактной схеме и заданному шагу контактов соединитель подходит для передачи сигналов управления, питания и измерительных цепей в составе блоков радиоэлектронной аппаратуры. Всеклиматическое исполнение допускает эксплуатацию в широком диапазоне температур и влажности, что позволяет применять изделие как в стационарных, так и в мобильных установках.

Изделие ориентировано на профессиональное использование в отраслях, где предъявляются повышенные требования к надежности электрических соединений при длительной эксплуатации и воздействии механических факторов.
