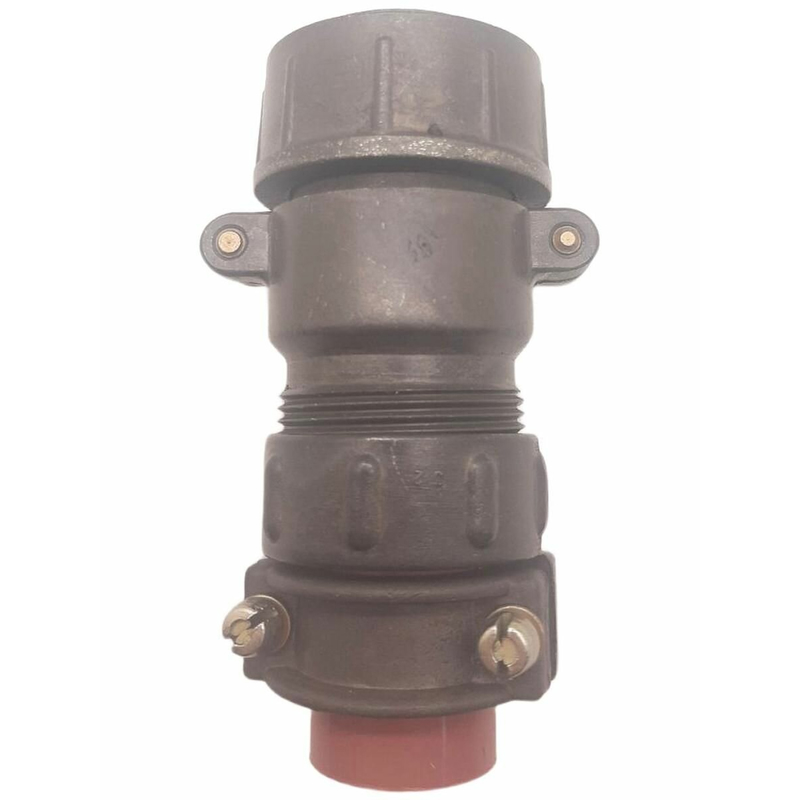

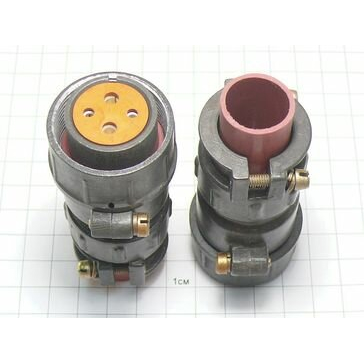

2РТТ28КПН4Г10В: кабельная розетка для надежного соединения электрических цепей

2РТТ28КПН4Г10В — цилиндрический низкочастотный соединитель серии 2РТТ, предназначенный для внутреннего объёмного монтажа и формирования разъёмных электрических соединений в промышленном оборудовании. Исполнение относится к кабельным розеткам с прямым патрубком и рассчитано на эксплуатацию в условиях воздействия пыли, брызг, вибрационных и механических нагрузок.

Конструкция и обозначение

Маркировка 2РТТ28КПН4Г10В отражает ключевые конструктивные особенности изделия:

• 2РТТ — серия цилиндрических низкочастотных разъёмов ручного соединения.

• 28 — условный размер корпуса.

• КПН — кабельное исполнение с прямым патрубком и гайкой для неэкранированного кабеля.

• 4 — четыре электрических контакта.

• Г10 — контактная группа: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.

• В — всеклиматическое исполнение.

• Контакты имеют серебряное покрытие, способствующее стабильному переходному сопротивлению.

Технические особенности 2РТТ28КПН4Г10В

Разъём 2РТТ28КПН4Г10В рассчитан на передачу питания и сигналов в низкочастотных электрических цепях. Для серии 2РТТ указывается работа в цепях частотой до 3 МГц и напряжением до 700 В постоянного тока; амплитудное значение напряжения может достигать 850 В.

Контактная группа Г10 сочетает контакты разных диаметров, что позволяет подключать проводники, рассчитанные на различные токовые нагрузки:

Указанные характеристики относятся к исполнению 2РТТ28 с контактной группой из двух контактов Ø 2,5 мм и двух контактов Ø 3,5 мм.

Эксплуатация в сложных условиях

Ключевая особенность 2РТТ28КПН4Г10В — способность работать в широком диапазоне внешних воздействий. Соединитель относится к пылебрызгозащищённым решениям и предназначен для применения в технике, где важны стойкость контактной группы и сохранение электрических параметров при механических нагрузках.

Для аналогичных разъёмов типоразмера 2РТТ28 заявлены:

• рабочая температура от −60 °C до +100 °C;

• сопротивление изоляции не менее 5000 МОм в нормальных климатических условиях;

• устойчивость к синусоидальной вибрации в диапазоне 1–5000 Гц;

• стойкость к одиночным механическим ударам с ускорением до 1000 g;

• возможность работы при пониженном атмосферном давлении.

Такие параметры делают разъём востребованным в системах электроснабжения, испытательных стендах, промышленной автоматике, транспортном машиностроении, приборостроении и специальной технике.

Где применяется разъём

Кабельная розетка 2РТТ28КПН4Г10В применяется там, где необходимо создать обслуживаемое разъёмное соединение между кабельными линиями и оборудованием. Смешанная контактная группа позволяет использовать один соединитель для цепей с разными требованиями к передаваемому току.

Типовые задачи:

• подключение силовых и управляющих цепей;

• коммутация питания электромеханических узлов;

• соединение кабельных жгутов в составе оборудования;

• монтаж систем промышленной автоматики;

• оснащение измерительных, испытательных и технологических комплексов;

• применение в оборудовании, работающем при вибрациях и температурных перепадах.

При проектировании важно проверить совместимость ответной части, схему распайки контактов, сечение подключаемых проводов, условия окружающей среды и требования конкретной конструкторской документации.

Итог

2РТТ28КПН4Г10В — это четырёхконтактная кабельная розетка в корпусе условного размера 28, предназначенная для надежного разъёмного соединения низкочастотных электрических цепей. Прямой патрубок, исполнение для неэкранированного кабеля, серебряные контакты и всеклиматическая конструкция позволяют использовать соединитель в промышленном и специальном оборудовании, где критичны механическая стойкость, стабильность контакта и защита от внешних воздействий.
