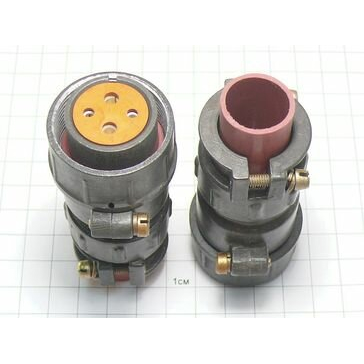

2РТТ28КПН4Ш10В: кабельная вилка для надежных электрических соединений

2РТТ28КПН4Ш10В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для создания разъемных соединений в цепях постоянного и переменного тока. Исполнение представляет собой кабельную вилку со штыревыми контактами, прямым патрубком и концевой гайкой для неэкранированного кабеля. Соединитель применяется в радиоэлектронной, электротехнической и промышленной аппаратуре, где важны механическая прочность, стабильность контактирования и устойчивость к внешним воздействиям.

Конструкция и расшифровка

Обозначение 2РТТ28КПН4Ш10В отражает основные конструктивные особенности изделия:

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 28 — условный размер корпуса.

• К — кабельное исполнение.

• П — прямой патрубок.

• Н — гайка для ввода неэкранированного кабеля.

• 4 — число контактов.

• Ш — штыревая часть, то есть вилка.

• 10 — сочетание контактов: два контакта диаметром 2,5 мм и два контакта диаметром 3,5 мм.

• В — климатическое исполнение, рассчитанное на эксплуатацию в широком диапазоне условий.

Корпус соединителя выполняется из алюминиевого сплава с защитным оксидированным покрытием. В качестве изоляционного материала используется карболит, контакты изготовлены из латуни и имеют серебряное покрытие, способствующее снижению переходного сопротивления и поддержанию стабильного электрического контакта.

Технические характеристики 2РТТ28КПН4Ш10В

Соединитель рассчитан на работу в цепях с существенными токовыми нагрузками. В конструкции предусмотрены четыре круглых извлекаемых контакта: два диаметром 2,5 мм и два диаметром 3,5 мм. Для контактов меньшего диаметра указывается допустимый ток до 35 А, для более крупных — до 50 А; суммарный ток через разъем может достигать 100 А в зависимости от условий применения.

Переходное сопротивление контактов составляет не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм. Сопротивление изоляции достигает 1000 МОм, что важно для устойчивой работы оборудования и уменьшения риска утечек тока.

Особенности применения

Вилка 2РТТ28КПН4Ш10В предназначена для объемного внутреннего монтажа с подключением проводников пайкой. Прямой патрубок упрощает ввод кабеля по оси корпуса, а гайка рассчитана на фиксацию неэкранированного кабеля. Резьбовое соединение обеспечивает прочное механическое закрепление сопрягаемых частей и помогает предотвращать самопроизвольное разъединение при вибрации.

Одношпоночная поляризация исключает неправильную ориентацию вилки и ответной розетки при подключении. Это особенно важно в сложных электротехнических системах, где ошибочное соединение контактов способно привести к нарушению работы оборудования.

Соединитель относится к негерметичным исполнениям, поэтому при проектировании оборудования необходимо учитывать требования к защите места подключения от попадания влаги, пыли и агрессивных сред. При этом серия 2РТТ рассчитана на эксплуатацию при вибрационных и ударных воздействиях, что расширяет возможности ее использования в аппаратуре общего и специального назначения.

Где используется 2РТТ28КПН4Ш10В

Разъем 2РТТ28КПН4Ш10В может использоваться в оборудовании, где требуется быстроразъемное и надежно фиксируемое кабельное соединение с несколькими силовыми или сигнальными цепями:

• В промышленной автоматике и системах управления.

• В измерительной и испытательной аппаратуре.

• В источниках питания, распределительных устройствах и силовых шкафах.

• В радиоэлектронных комплексах.

• В транспортной, специальной и вибронагруженной технике.

• В оборудовании, работающем при пониженных и повышенных температурах.

При подборе ответной части необходимо учитывать тип контактов, схему расположения, размер корпуса 28, резьбовое сочленение и поляризацию. Правильно подобранная пара «вилка—розетка» обеспечивает корректное соединение, допустимую токовую нагрузку и требуемую надежность всей электрической цепи.
