Назначение соединителя

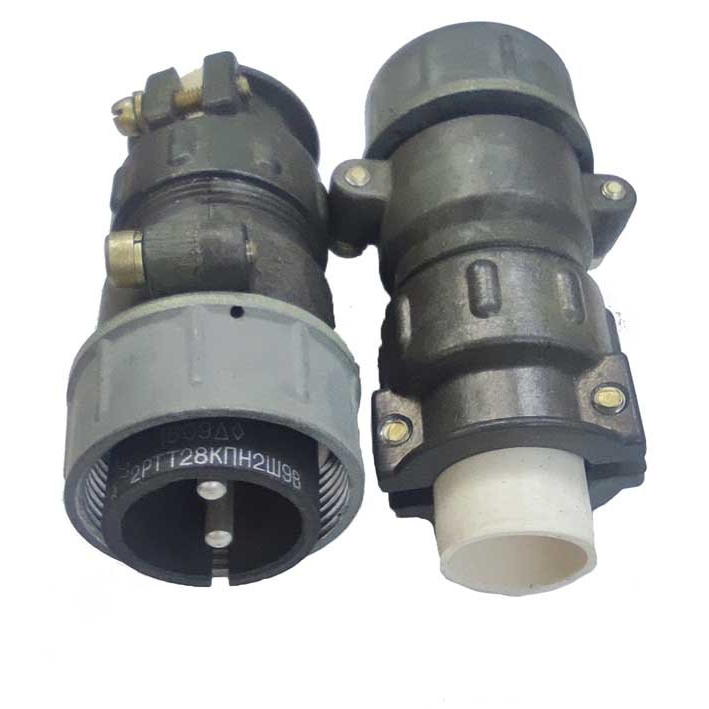

2РТТ28КПН2Ш9В производства «Элекон» — цилиндрический низкочастотный электрический соединитель серии 2РТТ, предназначенный для внутреннего объёмного монтажа в электрических цепях постоянного и переменного тока. Изделие применяется для разъёмной коммутации силовых и сигнальных цепей в электротехнической аппаратуре, где требуется повышенная стойкость к пыли, влаге и вибрационным нагрузкам.

Соединитель относится к теплостойким пылебрызгозащищённым цилиндрическим соединителям. Он не является герметичным, однако рассчитан на работу в запылённых и влажных условиях, что подтверждается самим исполнением корпуса и маркировкой серии.

Подтверждённые технические особенности

Ниже приведены параметры, заявленные для данной модели и серии в целом. Значения по току и напряжению следует рассматривать как справочные для серии 2РТТ28 и уточнять по эксплуатационной документации на конкретное изделие.

• Напряжение: допускается работа при напряжении постоянного и переменного тока до 850 В (амплитудное значение).
• Ток: рабочий ток на один контакт в типичном исполнении лежит в диапазоне примерно от 20 до 200 А; общий ток на изделии может достигать сотен ампер в зависимости от распределения нагрузки по контактам.
• Частота: рассчитан для цепей постоянного, переменного и импульсного тока частотой до 3 МГц.
• Количество контактов: 2 штуки диаметром около 3,5 мм.
• Покрытие контактов: серебро, что обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению.
• Климатическое исполнение: всеклиматическое, допускаемый диапазон рабочих температур примерно от минус 60 °C до плюс 100 °C.
• Монтаж: внутренний, объёмный; контакты монтируются пайкой внутри корпуса.
• Стойкость к механическим воздействиям: выдерживает синусоидальную вибрацию в широком диапазоне частот (до нескольких тысяч герц) и достаточно высокие значения ускорения.
• Ресурс по сочленениям: количество циклов сочленения–расчленения — не менее нескольких сотен; для ряда изделий серии 2РТТ28 указывается порядка 500 циклов.
• Приёмка: «5».
• Год выпуска: 2015.

Расшифровка обозначения

Маркировка 2РТТ28КПН2Ш9В построена по принятой для серии схеме и содержит следующую информацию:

1. 2РТТ — тип соединителей: теплостойкие пылебрызгозащищённые цилиндрические.
2. 28 — условный размер корпуса.
3. КПН — кабельная пылебрызгозащищённая вилка или розетка неконтролируемого типа (по упрощённой трактовке серии); встречаются варианты с маркировкой по подгруппам Н, Г, Э и другим, но в обозначении 2РТТ28КПН2Ш9В это указывает на кабельное исполнение с пылебрызгозащитой.
4. 2 — количество контактов.
5. Ш — поляризация корпуса одношпоночная (ключ-шпонка).
6. 9 — порядковый номер конструкции или подтипа.
7. В — вид исполнения (например, кабельная или приборная часть, в зависимости от конкретного объекта).

Применение и условия эксплуатации

Соединитель востребован в электротехнической аппаратуре, где необходима надёжная разъёмная коммутация при воздействии пыли, влаги и вибрации. Типовые области применения включают силовые и сигнальные цепи постоянного, переменного и импульсного тока частотой до 3 МГц, в том числе в составе вибронагруженного оборудования.

Благодаря всеклиматическому исполнению и рабочему диапазону температур от минус 60 °C до плюс 100 °C изделие пригодно для эксплуатации в жёстких климатических условиях. Пылебрызгозащищённое исполнение корпуса ограничивает проникновение пыли и брызг внутрь соединителя, однако не заменяет герметичного исполнения: изделие негерметично, и при выборе следует учитывать это ограничение.

Монтаж выполняется внутренним объёмным способом: контакты впаиваются внутри корпуса. Одношпоночная поляризация корпуса исключает неправильное сочленение частей соединителя. Серебряное покрытие контактов поддерживает стабильное переходное сопротивление в течение ресурса, рассчитанного не менее чем на несколько сотен циклов сочленения и расчленения.
