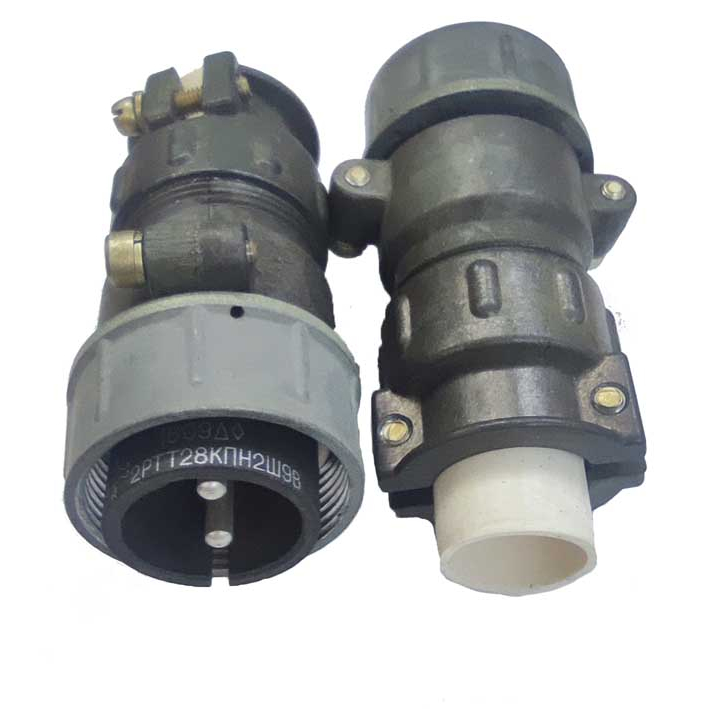

2РТТ28КПН2Г9В: кабельная розетка для надежных силовых соединений

2РТТ28КПН2Г9В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком. Разъем предназначен для создания разъемных соединений в цепях постоянного и переменного тока, включая цепи с рабочей частотой до 3 МГц. Конструкция ориентирована на применение в аппаратуре, где особенно важны механическая прочность, стабильность электрического контакта и защита от пыли и брызг.

Назначение разъема 2РТТ28КПН2Г9В

Кабельная розетка 2РТТ28КПН2Г9В используется совместно с ответной частью — вилкой соответствующего типоразмера и контактной схемы. Соединители этой серии применяют при внутреннем монтаже радиоэлектронной, радиотехнической, промышленной и специальной аппаратуры.

Благодаря резьбовому сочленению разъем надежно фиксируется после подключения. Такое решение снижает риск самопроизвольного рассоединения при вибрациях, перемещении кабеля и эксплуатационных нагрузках. Корпус имеет пылебрызгозащищенное исполнение, поэтому соединитель подходит для оборудования, работоспособность которого должна сохраняться в неблагоприятных производственных условиях.

Расшифровка маркировки

Маркировка 2РТТ28КПН2Г9В содержит основные сведения о конструкции изделия:

В данной модификации предусмотрены два круглых гнездовых контакта диаметром 3,5 мм. Контакты являются извлекаемыми, что может упростить обслуживание и ремонт кабельной сборки при соблюдении требований к монтажу.

Ключевые характеристики

Для 2РТТ28КПН2Г9В характерны следующие параметры:

• Тип изделия — кабельная розетка цилиндрического соединителя

• Количество контактов — 2

• Тип контактов — гнезда

• Диаметр контактов — 3,5 мм

• Номинальная токовая нагрузка — до 50 А на контакт

• Допустимое напряжение — до 850 В по ряду данных для конкретной модификации; при проектировании необходимо сверяться с документацией на применяемое исполнение

• Рабочие цепи — постоянный и переменный ток, частота переменного тока до 3 МГц

• Сопротивление контакта — не более 0,75 мОм для контакта диаметром 3,5 мм

• Контактное покрытие — серебро

• Материал контактов — латунь

• Изолятор — карболит

• Температурный диапазон эксплуатации — от −60 до +100 °C

• Число сочленений и расчленений — до 500

• Минимальная наработка — 1000 часов

• Минимальный срок сохраняемости — 15 лет.

Конструкция и монтаж

Соединитель 2РТТ28КПН2Г9В имеет кабельное исполнение: он монтируется непосредственно на кабель и подключается к ответной блочной или кабельной вилке. Прямой патрубок обеспечивает осевой вывод кабеля, что удобно для прокладки жгута в ограниченном пространстве при отсутствии необходимости в угловом вводе.

Контакты рассчитаны на монтаж пайкой. Серебряное покрытие контактных элементов способствует снижению переходного сопротивления и поддержанию стабильного электрического соединения. При монтаже важно подобрать проводники с учетом допустимой токовой нагрузки, сечения жил, требований к изоляции и условий теплоотвода в конкретном оборудовании.

Где применяется 2РТТ28КПН2Г9В

Разъем 2РТТ28КПН2Г9В целесообразно использовать в силовых и комбинированных цепях, где требуется передача сравнительно высокого тока через два контакта. Типичные области применения включают:

• промышленное электрооборудование и шкафы управления;

• источники питания, преобразовательные и распределительные устройства;

• радиоэлектронную и радиотехническую аппаратуру;

• кабельные жгуты приборов и машин;

• стендовое и испытательное оборудование;

• оборудование, эксплуатируемое при вибрациях, запыленности и перепадах температур.

При выборе ответной части необходимо обеспечить полное совпадение серии, размера корпуса, расположения и сочетания контактов, типа поляризации, а также назначения кабельного или приборного исполнения. Это критично для правильного сочленения, электрической совместимости и сохранения защитных свойств разъемного соединения.

Итог

2РТТ28КПН2Г9В — это двухконтактная кабельная розетка серии 2РТТ с контактами 3,5 мм, прямым патрубком и резьбовой фиксацией. Она подходит для надежного соединения силовых цепей постоянного и переменного тока, обеспечивает токовую нагрузку до 50 А на контакт и рассчитана на работу в диапазоне температур от −60 до +100 °C. Перед применением в проекте следует сопоставить параметры разъема с требованиями конкретной цепи, кабеля, ответной части и эксплуатационной среды.
