Назначение соединителя 2РТТ28КПН2Г9В

2РТТ28КПН2Г9В — цилиндрический низкочастотный пылебрызгозащищённый соединитель производства АО «Завод Элекон». Изделие выпускается с видом приёмки «5», что соответствует военному представительству и приёмо-сдаточным нормам по ГЕ0.364.120ТУ. Такой вид приёмки подтверждает пригодность соединителя для ответственных электрических систем, где предъявляются повышенные требования к надёжности и стабильности параметров.

По конструкции это кабельная розетка с двумя контактами диаметром 3,5 мм. Соединитель предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Основное назначение — коммутация силовых и сигнальных линий в составе кабельных сборок, блоков и стоек, эксплуатируемых в жёстких климатических и механических условиях.

Подтверждённые технические особенности

Корпус соединителя выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый. Габаритные размеры составляют 79 на 38,5 на 51 мм, масса около 115 г. Контакты изготовлены из латуни с серебряным покрытием, монтаж выполняется пайкой. Сочленение резьбовое, с одношпоночной поляризацией и уплотнительной втулкой, обеспечивающей герметичность. Изолятор — карболит коричневого цвета. Патрубок прямой (П) с гайкой для неэкранированного кабеля (Н), шаг резьбы накидной гайки M33 на 1,5 мм.

Электрические параметры подтверждены следующим образом:

• рабочий ток на контакт — до 50 A, на разъём — до 100 A;
• сопротивление контактов — не более 0,75 мОм;
• сопротивление изоляции — 1000 МОм;
• рабочее напряжение — до 850 В;
• частота коммутируемых цепей — до 3 МГц.

Климатическое исполнение всеклиматическое (В). Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Влажность до 98 процентов при плюс 25 градусах Цельсия. Рабочее давление — от 1,33 на 10 в минус четвёртой степени Па до 50,6 на 10 в четвёртой степени Па.

Механическая стойкость: вибрация в диапазоне 1–5000 Гц при ускорении 30 g, акустические шумы 170 дБ, удары до 1000 g. Ресурс — 500 сочленений-расчленений.

Применение и совместимость

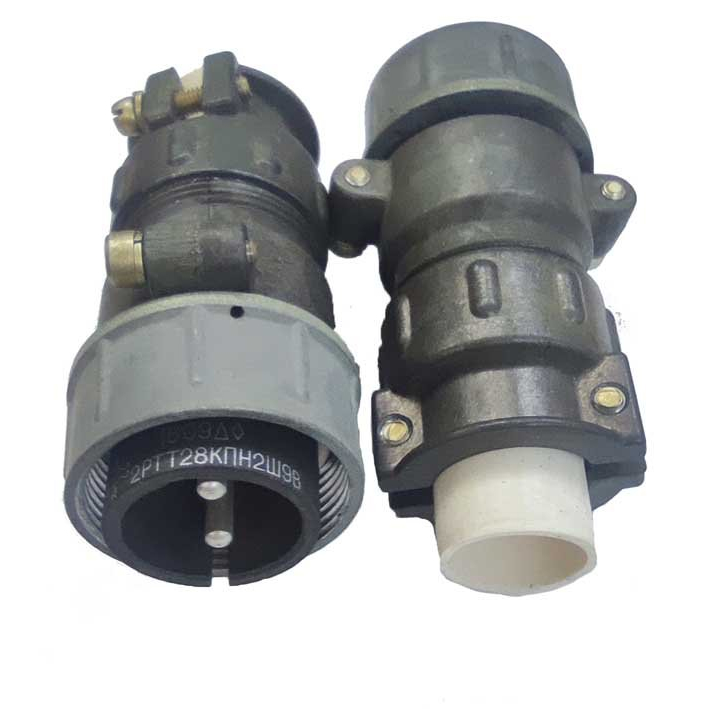

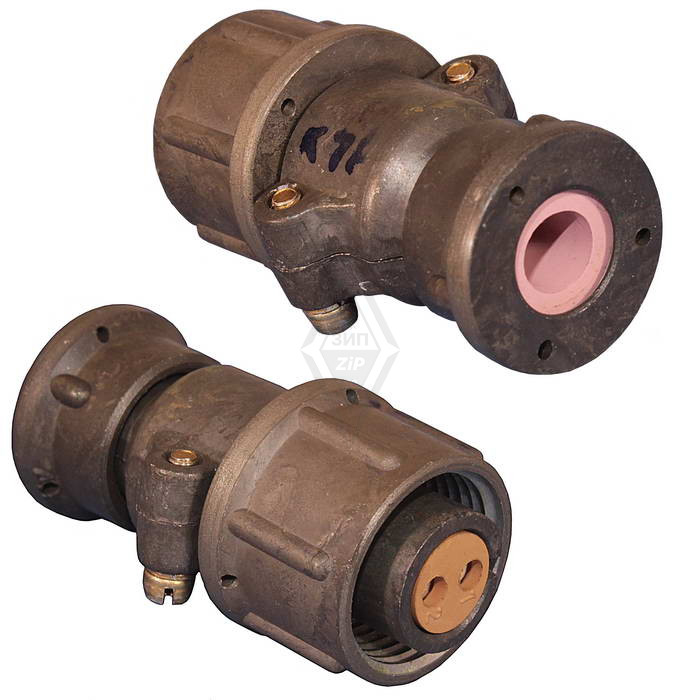

Соединитель 2РТТ28КПН2Г9В применяется в различных электрических системах, включая силовые и низкочастотные цепи ответственного назначения. Он взаимосочленяется с блочными вилками 2РТ-А и ШР, что расширяет возможности компоновки кабельных сборок и блоков. К аналогичным сериям относятся 2РТТ, 2РТ-А, ШР, PRB, P, WS, WY. На фото показан вид соединителя 2РТТ28КПН2Г9В с маркировкой и типичным металлическим корпусом.

В карточке товара указаны дополнительные характеристики: приёмка «5», год выпуска — 2015. Эти сведения важны при подборе изделия для комплектования аппаратуры, выпускаемой по военной и специальной документации, где требуется подтверждённое происхождение и соответствие нормам приёмки.

Ключевые параметры в сводке

1. Тип — кабельная розетка, 2 контакта диаметром 3,5 мм.
2. Корпус — алюминиевый сплав А-22, оксидирование, серый цвет.
3. Монтаж — пайка, сочленение — резьбовое, поляризация одношпоночная.
4. Ток — до 50 A на контакт, до 100 A на разъём.
5. Температура — от минус 60 до плюс 100 градусов Цельсия.
6. Ресурс — 500 сочленений-расчленений.

Таким образом, 2РТТ28КПН2Г9В Элекон «5» представляет собой надёжный низкочастотный соединитель с полным набором подтверждённых электрических, климатических и механических характеристик, предназначенный для эксплуатации в сложных условиях и совместимый с распространёнными блочными вилками серий 2РТ-А и ШР.
