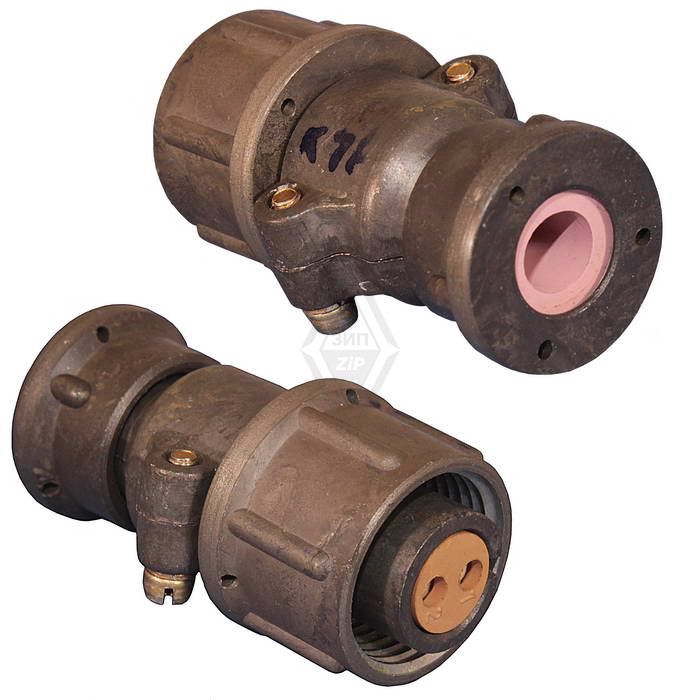

Назначение разъёма 2РТТ28КПН2Г9В

2РТТ28КПН2Г9В — это цилиндрический низкочастотный пылебрызгозащищённый разъём, выполненный в виде кабельной розетки. Изделие предназначено для электрического соединения и механического сочленения кабельных линий в составе радиоэлектронной, электротехнической и измерительной аппаратуры. Модель выпускается АО «завод Элекон» по нормам ГЕ0.364.120ТУ, что подтверждает её соответствие требованиям, предъявляемым к соединителям ответственного назначения.

Разъём относится к категории 2РТТ28 и имеет артикул 5727. Конструктивное исполнение рассчитано на эксплуатацию в жёстких климатических условиях, включая воздействие пыли, брызг, пониженного и повышенного атмосферного давления, а также широкого диапазона температур. Указание «5» в маркировке соответствует виду приемки «5» — военно-промышленная приемка и пожарная безопасность, что обеспечивает повышенную надёжность изделия.

Конструкция и материалы

Розетка кабельная имеет прямой патрубок для ввода кабеля и накидную гайку, предназначенную для неэкранированного кабеля. Электрическое соединение выполняется пайкой, механическое крепление — объёмным монтажом. Корпус изготовлен из алюминиевого сплава А-22 с оксидированием, изолятор — из карболита коричневого цвета. Резьба накидной гайки — M33х1,5.

Габаритные размеры изделия: диаметр 38,5 мм, длина 79 мм, высота 51 мм. Масса разъёма составляет 115,25 г. Такие параметры позволяют применять его в компактных узлах, где важны как прочностные свойства, так и умеренная масса соединителя.

Технические характеристики

• Тип разъёма: цилиндрический, низкочастотный, пылебрызгозащищённый, кабельная розетка.
• Количество контактов: 2 контакта диаметром 3,5 мм, сочетание 9В.
• Тип монтажа: электрический — пайка, механический — объёмный.
• Подключение кабеля: прямой патрубок, гайка для неэкранированного кабеля.
• Материал корпуса: алюминиевый сплав А-22 с оксидированием.
• Материал изолятора: карболит коричневого цвета.
• Резьба накидной гайки: M33х1,5.
• Климатическое исполнение: В (всеклиматическое).
• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Диапазон рабочего давления: от 1,33 на 10 в минус 4 степени Паскаля до 50,6 на 10 в 4 степени Паскаля.
• Минимальный ресурс: 500 циклов сочленений-расчленений, наработка не менее 1000 часов.
• Срок хранения: 15 лет.
• Вид приемки: ВП, ПЗ (военно-промышленная приемка, пожарная безопасность).
• Габаритные размеры: диаметр 38,5 мм, длина 79 мм, высота 51 мм.
• Масса: 115,25 г.

Подтверждённые особенности

К подтверждённым особенностям модели относятся пылебрызгозащищённое исполнение, всеклиматическое климатическое исполнение В, расширенный температурный диапазон от минус 60 до плюс 100 градусов Цельсия, устойчивость к влажности до 98 процентов при плюс 25 градусах Цельсия, а также работа в условиях пониженного и повышенного давления. Ресурс в 500 циклов сочленений-расчленений и наработка не менее 1000 часов подтверждают пригодность разъёма для длительной эксплуатации. Вид приемки ВП, ПЗ дополнительно свидетельствует о повышенных требованиях к надёжности и безопасности.

Применение

Разъём 2РТТ28КПН2Г9В применяется в авиационной, наземной и морской военной технике, промышленном оборудовании и автоматизированных системах управления, контрольно-измерительной аппаратуре, судовом и железнодорожном оборудовании, системах связи и телекоммуникации. Он также востребован в оборудовании, эксплуатируемом в жёстких климатических условиях, где присутствуют пыль, брызги, широкий диапазон температур и давления.

Благодаря сочетанию прочного оксидированного алюминиевого корпуса, карболитового изолятора и паяного электрического монтажа, изделие обеспечивает стабильное соединение в ответственных цепях. При монтаже следует учитывать тип подключаемого кабеля — неэкранированный, резьбу накидной гайки M33х1,5 и объёмный механический монтаж, предусмотренные конструкцией.
