2РТТ28КПН1Ш8В: силовой кабельный разъём для ответственных соединений

Разъём 2РТТ28КПН1Ш8В — кабельная вилка цилиндрического типа, рассчитанная на передачу значительных токов в цепях радиоэлектронной, радиотехнической и промышленной аппаратуры. Модель относится к серии 2РТТ и выполнена во всеклиматическом исполнении, что позволяет применять её в оборудовании с повышенными требованиями к механической прочности и устойчивости к внешним воздействиям.

Конструкция и расшифровка

Маркировка 2РТТ28КПН1Ш8В отражает конструктивные особенности соединителя:

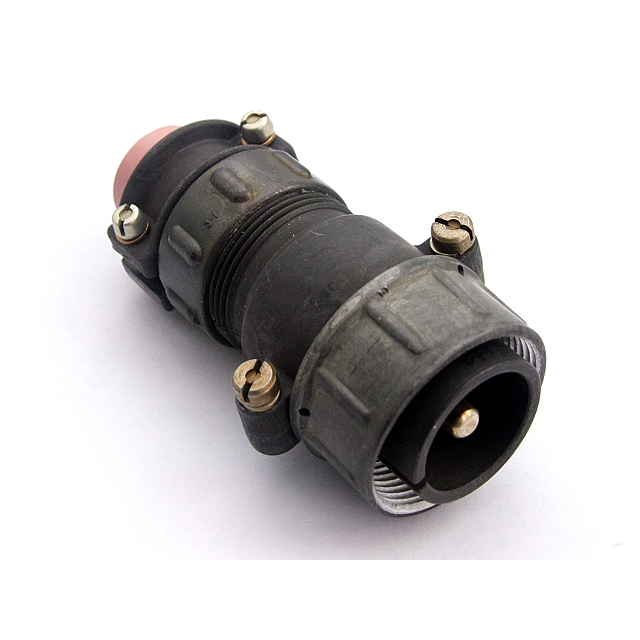

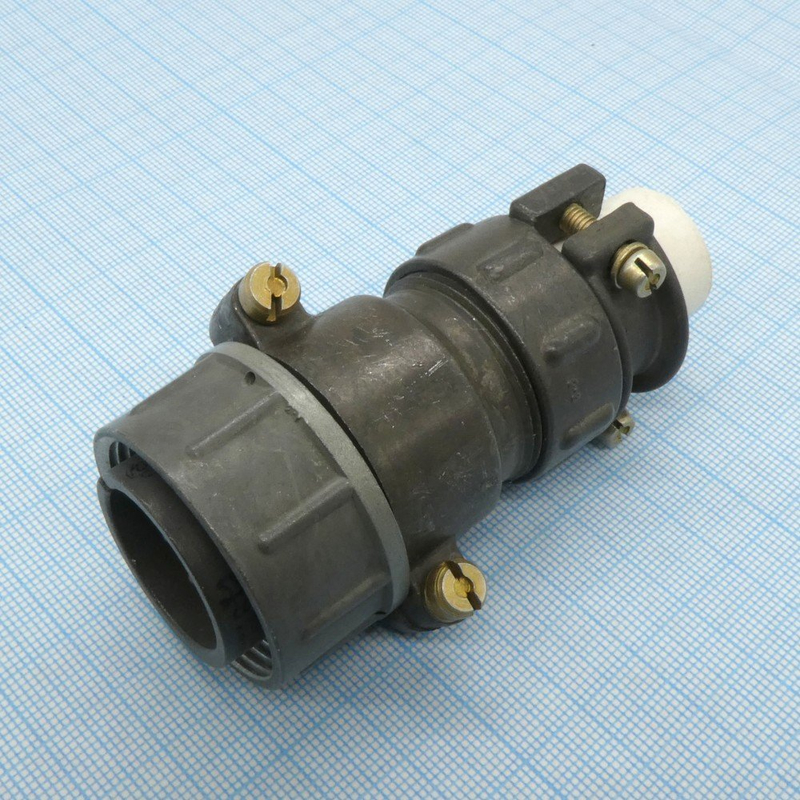

Конструктивно это кабельная вилка с прямым патрубком, предназначенная для присоединения неэкранированного кабеля. Сочленение с ответной частью выполняется резьбовым способом, обеспечивающим надёжную фиксацию разъёма при вибрациях и других механических нагрузках.

Электрические параметры

Главная особенность 2РТТ28КПН1Ш8В — одиночный силовой контакт диаметром 5,5 мм, рассчитанный на ток до 100 А. Такое исполнение подходит для цепей питания, мощных исполнительных устройств, электроприводов, аккумуляторных систем и другого оборудования, где требуется компактное, но надёжное разъёмное соединение.

Серебряное покрытие контактной части способствует снижению переходного сопротивления и обеспечивает стабильность электрического контакта. Малое сопротивление — не более 0,3 мОм — особенно важно в мощных цепях: оно помогает уменьшить нагрев в зоне соединения при передаче высокого тока.

Устойчивость к эксплуатации

Разъём 2РТТ28КПН1Ш8В рассчитан на использование в широком диапазоне климатических и механических условий. Рабочая температура окружающей среды составляет от −60 до +100 °C, а допустимая смена температур с учётом нагрева контактов — от −60 до +180 °C.

Ключевые эксплуатационные показатели:

• До 500 циклов сочленения и расчленения

• Минимальная наработка — 1000 часов

• Срок сохраняемости — 15 лет

• Устойчивость к синусоидальной вибрации в диапазоне от 1 до 1000 Гц

• Допустимое вибрационное ускорение — до 100 м/с²

• Стойкость к одиночному механическому удару с ускорением до 10 000 м/с²

• Стойкость к многократным ударам с ускорением до 1500 м/с²

• Устойчивость к линейному ускорению до 2000 м/с²

Габаритные размеры соединителя составляют примерно 38,5 мм по диаметру и 79 мм по длине. Это делает 2РТТ28КПН1Ш8В удобным для монтажа в составе кабельных жгутов, панелей питания, переносного оборудования и стационарных систем.

Области применения

Кабельная вилка 2РТТ28КПН1Ш8В применяется там, где необходимо создать разъёмное силовое соединение с устойчивостью к внешним нагрузкам. Среди типовых направлений использования:

• Радиоэлектронная и радиотехническая аппаратура

• Системы электропитания и распределения энергии

• Промышленное оборудование и шкафы автоматики

• Подвижные механизмы и электроприводы

• Измерительные комплексы и испытательные стенды

• Специализированная техника, работающая при вибрации, ударах и температурных перепадах

• Кабельные сборки для силовых цепей постоянного тока

При проектировании соединения важно подбирать ответную часть с совместимым исполнением, соблюдать требования к сечению присоединяемого проводника и качеству пайки, а также предусматривать механическую разгрузку кабеля. Эти меры позволяют полностью реализовать токовые и эксплуатационные возможности разъёма.
