Назначение разъёма 2РТТ28КПН1Г8В

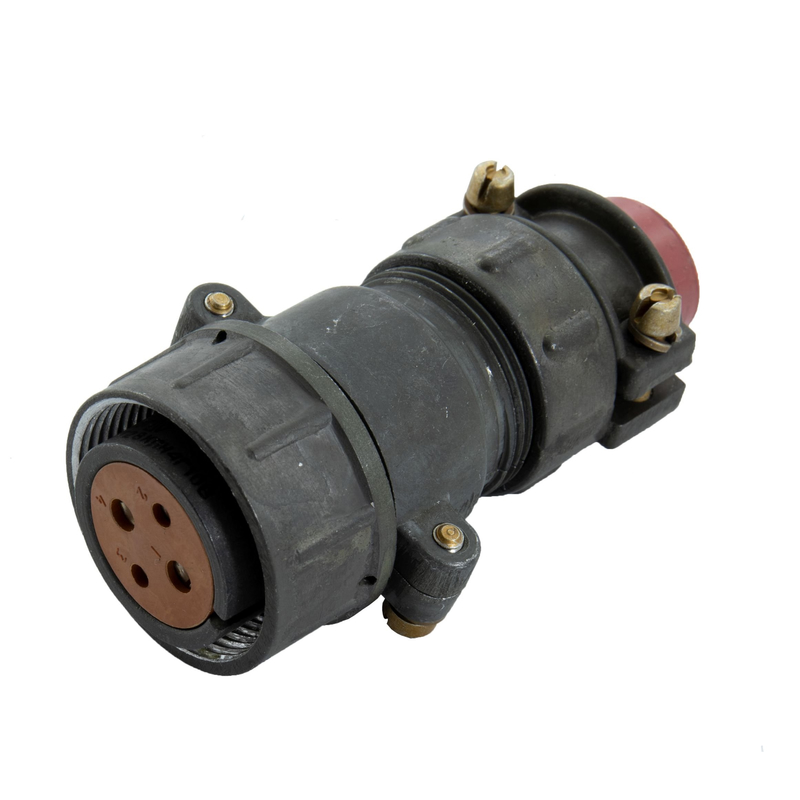

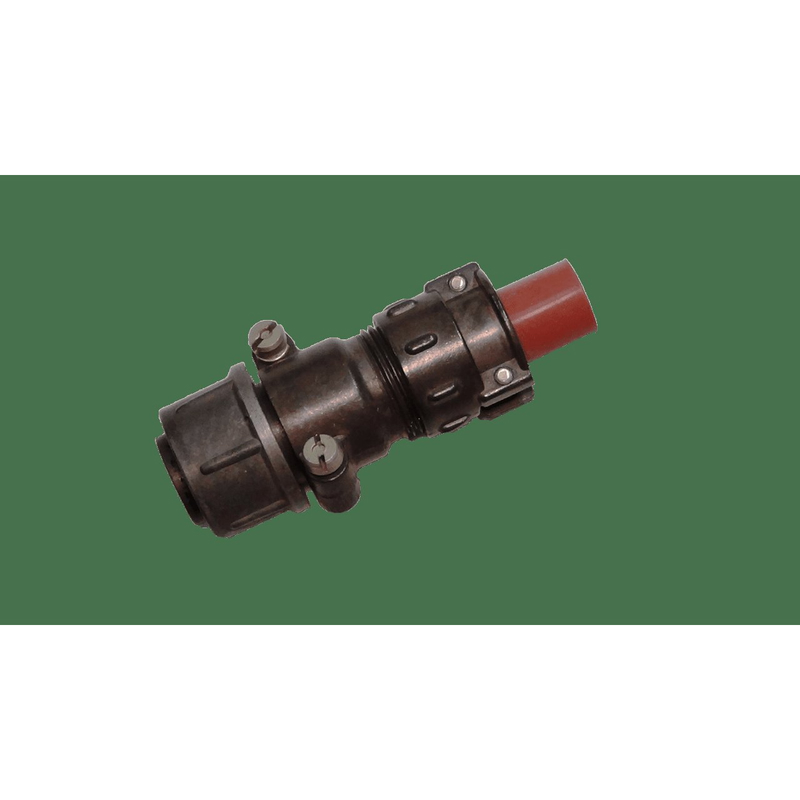

2РТТ28КПН1Г8В — это цилиндрический низкочастотный разъём, произведённый заводом «Элекон», выполненный в виде кабельной розетки. Изделие относится к категории 2РТТ28 и предназначено для коммутации электрических цепей постоянного и переменного тока. Разъём применяется в составе промышленного и специального оборудования, где требуется надёжное и стабильное соединение проводников при воздействии неблагоприятных условий эксплуатации.

Ключевая особенность данной модели — вид приёмки «5». Это означает, что изделие прошло приёмку по военным нормам, а именно ВП и ПЗ в соответствии с требованиями ГЕ0.364.120ТУ. Такой уровень контроля подтверждает пригодность разъёма для использования в ответственных системах, где предъявляются повышенные требования к качеству и безотказности соединения.

Технические характеристики и конструкция

Разъём рассчитан на работу в электрических цепях с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В по амплитудному значению, что позволяет использовать изделие как в слаботочных, так и в силовых цепях в пределах указанного диапазона.

Конструктивно разъём выполнен в цилиндрическом корпусе размером 28 мм, что соответствует типу К. Корпус изготовлен из алюминиевого сплава А-22 и покрыт оксидным слоем серого цвета, обеспечивающим защиту от коррозии и внешних воздействий. Высота корпуса составляет 51 мм. Изолятор выполнен из карболита — материала, отличающегося стойкостью к нагреву и электрическим нагрузкам.

Основные параметры контактной части и условий эксплуатации:

• диаметр контакта — 1,5 мм;
• рабочий ток на один контакт — 20 А;
• максимальный ток — до 200 А;
• тип фиксации — резьбовой;
• степень защиты — пылебрызгозащищённое исполнение;
• монтаж — кабельный, с возможностью перекрёстного соединения;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия (по аналогам серии);
• год выпуска — 2015.

Резьбовая фиксация обеспечивает механическую прочность соединения и предотвращает самопроизвольное разъединение под воздействием вибрации и нагрузок. Пылебрызгозащищённое исполнение позволяет эксплуатировать разъём в условиях повышенной запылённости и влажности.

Применение

Разъём 2РТТ28КПН1Г8В востребован в промышленных и специальных системах, где необходимо надёжное соединение электрических цепей. Благодаря приёмке «5» и расширенному температурному диапазону изделие применяется в приборах и устройствах с жёсткими условиями эксплуатации, включая аппаратуру, работающую при низких и высоких температурах, а также в условиях механических воздействий.

Возможность перекрёстного соединения расширяет сферу применения разъёма при построении кабельных сборок и жгутов. Изделие подходит для использования в составе оборудования, где требуется стабильная передача сигнала и питания на частотах до 3 МГц и напряжении до 850 В.

Производство и гарантия

Изготовителем разъёма является завод «Элекон». Продукция предприятия известна применением в ответственных отраслях, а даты выпуска представленных изделий охватывают период с 1976 по 2015 год. На данный товар распространяется гарантия 12 месяцев.
