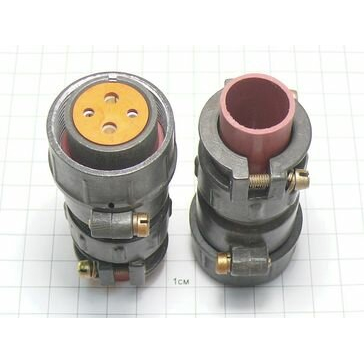

Назначение соединителя 2РТТ28КПН10Г1В

Кабельная розетка 2РТТ28КПН10Г1В является составной частью низкочастотного цилиндрического соединителя серии 2РТТ и предназначена для надёжного соединения электрических цепей в электро- и радиоаппаратуре. Изделие применяется для коммутации цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Розетка соединяется с ответной частью — вилкой, образуя разъёмное электрическое соединение.

Конструкция рассчитана на эксплуатацию в составе кабельных сборок, ответвительных узлов, межблочных и внутристоечных соединений. Соединитель выполнен негерметичным, теплостойким и тропикоустойчивым, что позволяет применять его в аппаратуре, работающей в сложных климатических условиях.

Расшифровка условного обозначения

Маркировка 2РТТ28КПН10Г1В построена по стандартной схеме и несёт информацию о типе и исполнении изделия:

• 2РТТ — тип соединителя: теплостойкий, пылебрызгозащищённый цилиндрический нормальных габаритов;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок для ввода кабеля;
• Н — гайка для монтажа;
• 10 — количество контактов (обычно с диаметрами 2,5 мм или 3,5 мм);
• Г — группировка контактов;
• 1 — вариант контактной группы;
• В — всеклиматическое исполнение.

Технические характеристики

Соединитель отличается высокими электрическими и механическими параметрами, подтверждёнными для серии 2РТТ. Рабочий ток на контакт достигает 25–50 А в зависимости от диаметра контакта. Переходное сопротивление контакта составляет не более 1 мОм, а сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

• рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• относительная влажность — 98 процентов при температуре плюс 40 градусов Цельсия;
• пониженное атмосферное давление — 1,3·10⁻⁴ Па;
• вибрационные нагрузки — диапазон 1–5000 Гц с ускорением до 300 метров на секунду в квадрате;
• ударные нагрузки — до 10000 метров на секунду в квадрате.

Ресурс и надёжность

Минимальная наработка изделия составляет 1000 часов. Число циклов сочленения-расчленения — 500. Срок сохраняемости находится в пределах от 15 до 20 лет. Сочленение фиксируется резьбовым способом, монтаж проводников выполняется пайкой во внутреннем объёме.

Конструктивные особенности и применение

Соединитель состоит из вилки и розетки, причём розетки могут быть приборными или кабельными. Контакты имеют серебряное покрытие, что обеспечивает стабильное переходное сопротивление и стойкость к коррозии. Кабельное исполнение с прямым патрубком и монтажной гайкой упрощает крепление розетки на корпусе прибора или блока.

Изделие подходит для соединения проводов, кабелей, узлов и блоков в различных устройствах. Благодаря всеклиматическому исполнению и теплостойкости розетка востребована в аппаратуре, эксплуатируемой в условиях повышенной влажности, перепадов температур и вибрации. Выпуск соответствует техническим условиям, в частности АШДК.434410.060ТУ или ГЕ0.364.120ТУ.

Приёмка «5» подтверждает соответствие изделия требованиям военного представительства и пригодность для применения в ответственных изделиях. Артикул розетки — 5718, категория — 2РТТ28. Производитель в предоставленных данных не указан.
