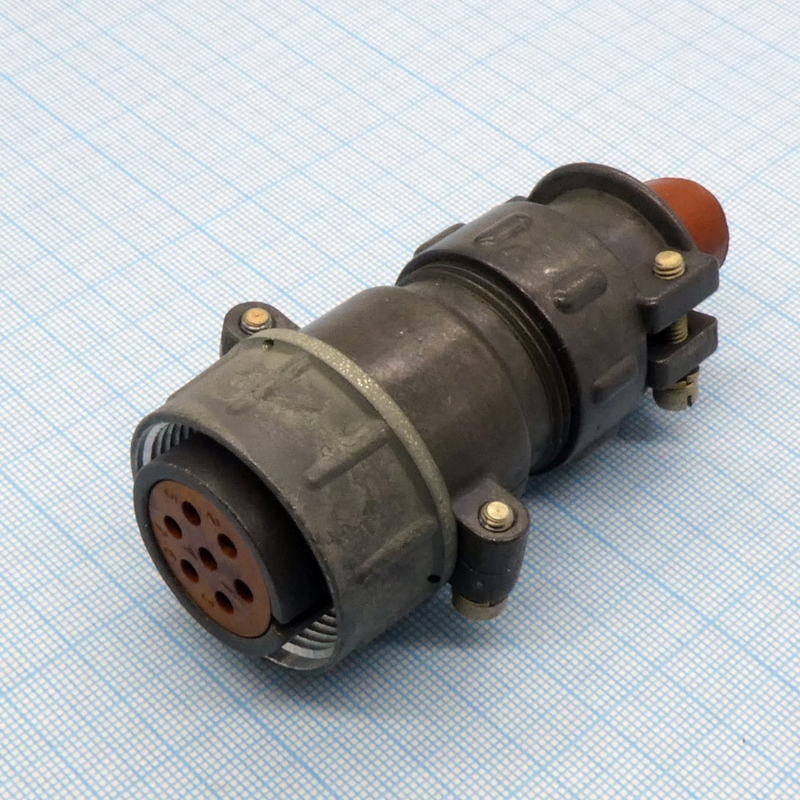

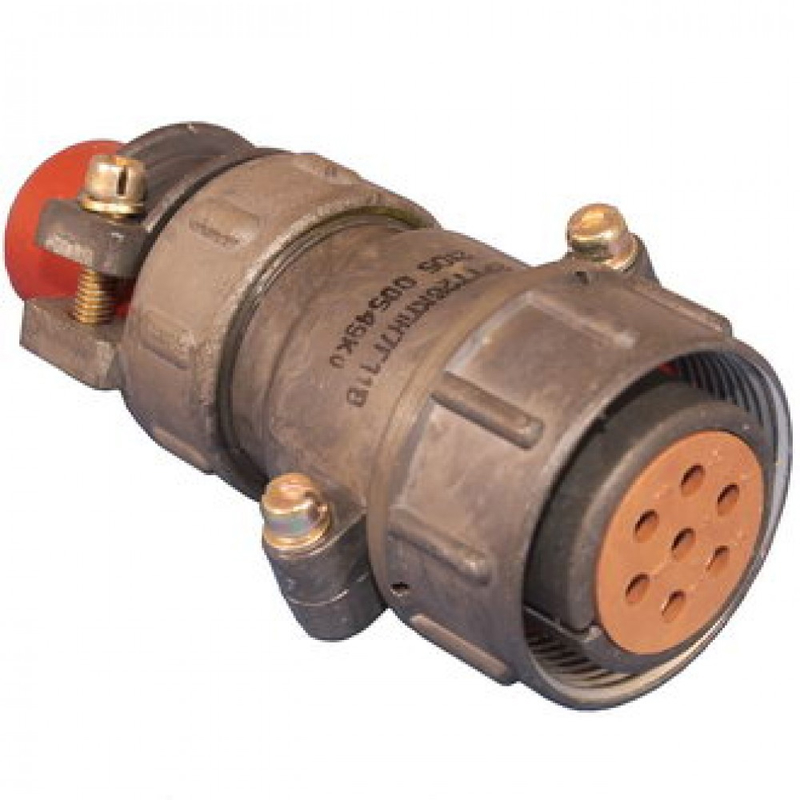

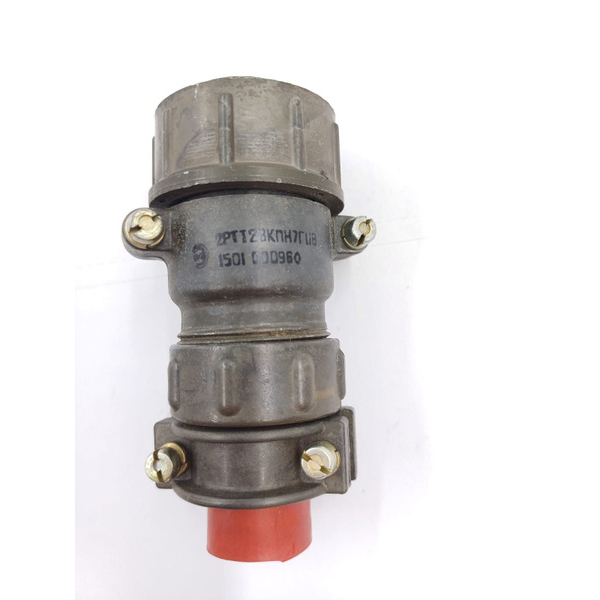

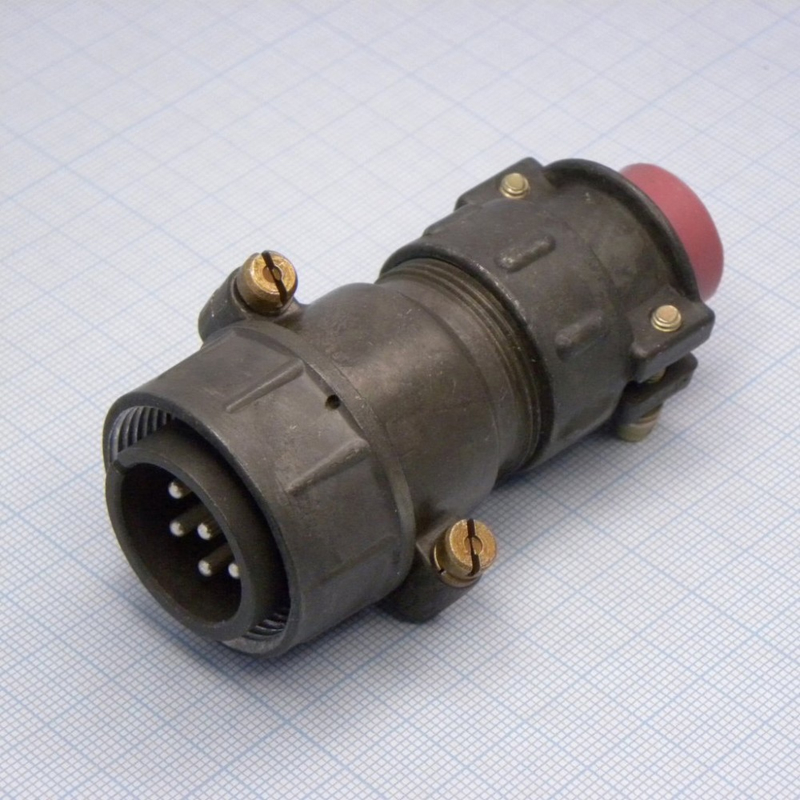

2РТТ28КПН-7Ш-11В

Цена:

2950 ₽

Технические характеристики

2РТТ28КПН-7Ш-11В

2РТТ28КПН-7Ш-11В — это низкочастотный цилиндрический электрический соединитель кабельного типа с прямым патрубком, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока.

Назначение

Он используется в радиоэлектронной и радиотехнической аппаратуре для работы при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Конструкция

Соединитель имеет условный размер корпуса 28, 7 контактов диаметром 2,5 мм, резьбовую фиксацию сочленения и объемный монтаж пайкой. Это всеклиматическое исполнение (В) с гайкой для неэкранированного кабеля.

Технические характеристики

Рабочий ток на контакт достигает 25 А, сопротивление контактов — не более 1 мОм. Сопротивление изоляции — не менее 1000–5000 МОм, рабочая температура от -60 до +100 °C. +3

Условия эксплуатации

Выдерживает вибрацию до 1500 м/с² (150 g), механические удары, влажность 98% при +40 °C и пониженное давление до 1,3·10⁻⁴ Па. Наработка — минимум 1000 часов, число сочленений-расчленений — 500, срок хранения — 15 лет.

Описание

Назначение и область применения

2РТТ28КПН-7Ш-11В — низкочастотный цилиндрический электрический соединитель кабельного типа с прямым патрубком. Он предназначен для надежного соединения в электрических цепях переменного и постоянного тока. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре. Рабочая частота — до 3 МГц. Рабочее напряжение — до 850 В (амплитудное значение).

Соединитель относится к категории 2РТТ28. Артикул — 5717. Производитель в предоставленных данных не указан. Краткое описание из каталога отсутствует.

Конструктивные особенности

Условный размер корпуса — 28. Количество контактов — 7. Диаметр контактов — 2,5 мм. Сочленение фиксируется резьбой. Монтаж объемный, пайкой. Исполнение всеклиматическое, индекс В. Конструкция включает гайку для неэкранированного кабеля.

Тип: низкочастотный цилиндрический электрический соединитель.
Вид: кабельный, с прямым патрубком.
Условный размер корпуса: 28.
Число контактов: 7.
Диаметр контактов: 2,5 мм.
Фиксация сочленения: резьбовая.
Монтаж: объемный, пайкой.
Исполнение: всеклиматическое, индекс В.
Подключение кабеля: гайка для неэкранированного кабеля.

Технические характеристики

Рабочий ток на контакт достигает 25 А. Сопротивление контактов — не более 1 мОм. Сопротивление изоляции — не менее 1000–5000 МОм. Рабочая температура — от -60 до +100 °C.

Соединитель рассчитан на работу при частоте до 3 МГц и напряжении до 850 В (амплитудное значение).

Условия эксплуатации

Выдерживает вибрацию до 1500 метров на секунду в квадрате (150 g). Устойчив к механическим ударам. Работает при влажности 98% при +40 °C. Сохраняет работоспособность при пониженном давлении до 1,3 на 10 в минус четвёртой степени Па.

Наработка — минимум 1000 часов. Число сочленений-расчленений — 500. Срок хранения — 15 лет.

Применение и монтаж

Соединитель применяется для соединения электрических цепей переменного и постоянного тока в радиоэлектронной и радиотехнической аппаратуре. Монтаж выполняется объемным способом пайкой. Кабель неэкранированный, фиксируется гайкой. Резьбовое сочленение обеспечивает механическую фиксацию.

Всеклиматическое исполнение В позволяет использовать изделие в различных климатических зонах. Рабочий диапазон температур — от -60 до +100 °C. Вибрационные нагрузки — до 1500 метров на секунду в квадрате (150 g). Влажность — 98% при +40 °C. Пониженное давление — до 1,3 на 10 в минус четвёртой степени Па.

Данные каталога и комплектация

Артикул — 5717. Категория — 2РТТ28. Производитель не указан. Краткое описание из каталога отсутствует. Характеристики VirtueMart не заполнены. Комплектация в предоставленных данных не указана.

Для подбора и применения следует учитывать указанные электрические и механические параметры. Изделие предназначено для надежного соединения в цепях переменного и постоянного тока.
