Назначение и область применения

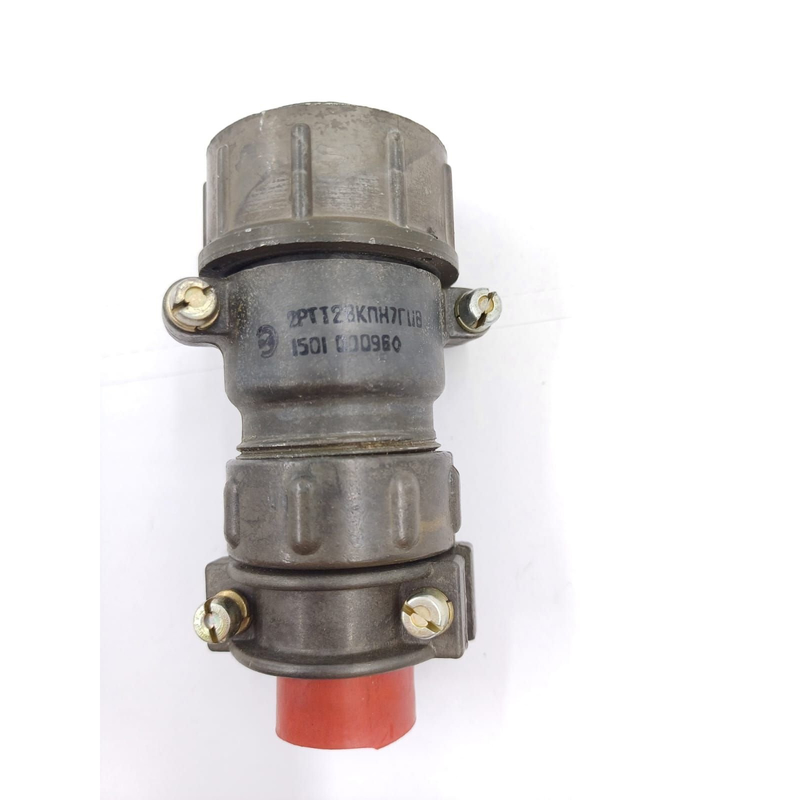

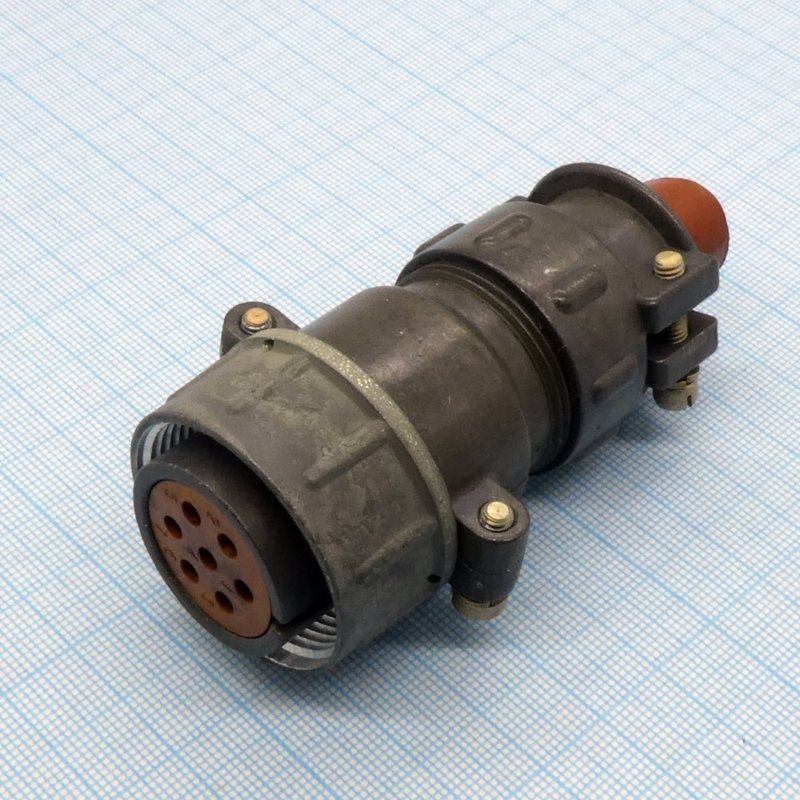

2РТТ28КПН-7Г-11В — цилиндрический низкочастотный многоконтактный разъём серии 2РТТ, выполненный в виде кабельной розетки с прямым патрубком под неэкранированный кабель. Сочленение резьбовое, с одношпоночной поляризацией корпуса, что исключает неправильное совмещение частей соединителя.

Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Применяется там, где предъявляются повышенные требования к вибро- и ударостойкости: в промышленной аппаратуре, измерительных приборах, транспортной и военной технике. Конструкция обеспечивает пыле- и брызгозащиту, работоспособность в широком диапазоне температур и при пониженном давлении, что важно для высотной техники.

Расшифровка обозначения

• 2РТТ — теплостойкий пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• 28 — условный размер корпуса (типоразмер 28).
• КПН — кабельное исполнение, с прямым патрубком, с гайкой для неэкранированного кабеля.
• 7Г — 7 контактов; литера «Г» обозначает часть соединителя «розетка» (вилка обозначается «Ш»).
• 11 — условное обозначение сочетания контактов: 7 контактов диаметром примерно 2,5 мм.
• В — всеклиматическое исполнение.

Основные электрические и конструктивные параметры

• Количество контактов — 7, диаметр контактов около 2,5 мм.
• Присоединение проводов к контактам — пайка.
• Максимальное рабочее напряжение — до 700–850 В (в разных источниках указывают 700 В рабочего и 850 В амплитудного значения).
• Максимальная токовая нагрузка на один контакт — около 25 А, суммарно до 175 А.
• Сопротивление одного контакта — порядка 1 мОм.
• Сопротивление изоляции в нормальных условиях — от 1000 до 5000 МОм в зависимости от источника и серии.
• Номинальная и максимальная рабочая частота — до 3 МГц.
• Материал покрытия контактов — серебро.

Надёжность и условия эксплуатации

Минимальная наработка составляет около 1000 часов, количество сочленений-расчленений — не менее 500 циклов. Диапазон рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия, смена температур возможна до плюс 180 градусов Цельсия.

Разъём устойчив к синусоидальной вибрации в диапазоне примерно от 1 до 5000–10000 Гц с ускорением до десятков g, к одиночным ударам до 1000 g и многократным ударам порядка 150 g. Сохраняет работоспособность при пониженном давлении.

Конструкция и совместимость

Корпус кабельный, с прямым патрубком и гайкой для неэкранированного кабеля. Резьбовое сочленение дополнено одношпоночной поляризацией, что предотвращает неправильное совмещение ответных частей. Покрытие контактов серебром обеспечивает стабильное переходное сопротивление при пайке и в условиях вибрации.

Всеклиматическое исполнение «В» и теплостойкость серии 2РТТ позволяют применять разъём 2РТТ28КПН-7Г-11В в составе промышленной, транспортной и военной аппаратуры, эксплуатируемой на открытом воздухе и в условиях разреженной атмосферы.
