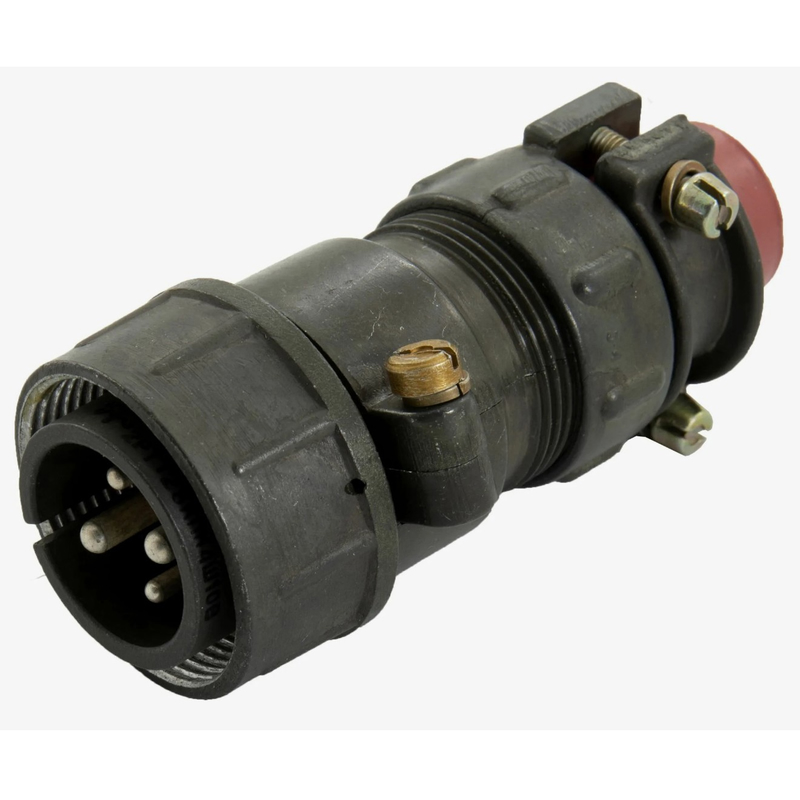

Назначение соединителя 2РТТ28КПН-4Ш-10В

2РТТ28КПН-4Ш-10В — это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Конструкция соединителя негерметичная, при этом он относится к теплостойким и тропикоустойчивым изделиям. Монтаж выполняется пайкой внутреннего типа.

Расшифровка обозначения

Маркировка 2РТТ28КПН-4Ш-10В имеет следующую расшифровку:

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — неэкранированный;
• 4Ш — 4 контакта, из них 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм;
• 10 — шаг контактов 10 мм;
• В — всеклиматическое исполнение.

Технические характеристики

Электрические параметры

Соединитель рассчитан на рабочий ток до 25 А на контакт диаметром 2,5 мм и до 50 А на контакт диаметром 3,5 мм. Сопротивление контакта составляет не более 1 мОм для контакта диаметром 2,5 мм и не более 0,75 мОм для контакта диаметром 3,5 мм. Сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации и механическая стойкость

Изделие выдерживает синусоидальную вибрацию до 1500 метров на секунду в квадрате (150 g) и механический удар до 10000 метров на секунду в квадрате (1000 g).

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Влажность: до 98 процентов при плюс 40 градусах Цельсия.
• Пониженное давление: до 1,3 на 10 в минус четвёртой степени Паскаля.
• Количество сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Применение

2РТТ28КПН-4Ш-10В используется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Он подходит для цепей постоянного и переменного тока с указанными выше ограничениями по частоте и напряжению. Резьбовая фиксация обеспечивает надёжное механическое соединение, а всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур и при повышенной влажности.

Монтаж соединителя выполняется пайкой внутреннего типа, что требует соответствующей подготовки проводников и соблюдения технологии пайки при сборке аппаратуры.

Комплектация и особенности исполнения

Соединитель выполнен в кабельном корпусе с прямым патрубком и является неэкранированным. В конструкции предусмотрено четыре контакта разного диаметра, что позволяет использовать изделие для подключения цепей с различной токовой нагрузкой в рамках одного соединения. Тропикоустойчивое и теплостойкое исполнение подтверждает пригодность изделия для работы в сложных климатических условиях.
