Назначение соединителя 2РТТ28КПН-4Г-10В

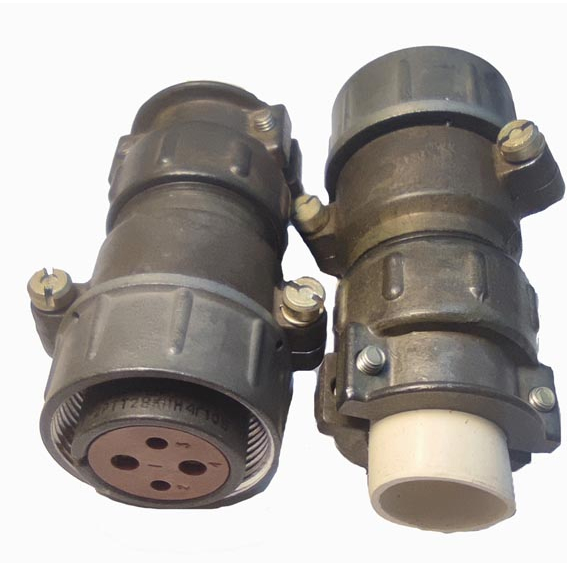

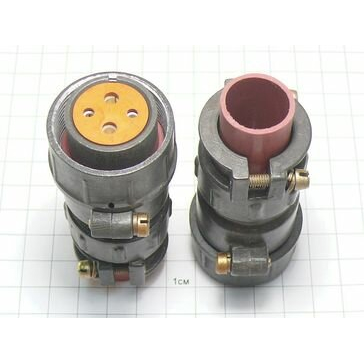

2РТТ28КПН-4Г-10В — это кабельная розетка, представляющая собой теплостойкий, пылебрызгозащищённый цилиндрический низкочастотный соединитель ручного соединения с внутренним объёмным монтажом. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Розетка рассчитана на токовую нагрузку на один контакт до 200 А и применяется в различных промышленных и специальных приложениях, где требуется надёжное электрическое соединение в условиях повышенных температур, пыли и влаги.

Расшифровка обозначения

Маркировка 2РТТ28КПН-4Г-10В построена по отраслевой системе обозначений и содержит сведения о конструкции, размерах и составе контактов:

• 2РТТ — тип разъёма: теплостойкий, пылебрызгозащищённый, цилиндрический нормальных габаритов.
• 28 — условный размер корпуса.
• КПН — кабельная розетка с прямым патрубком и гайкой для монтажа неэкранированным кабелем.
• 4Г — 4 контакта: 2 штуки диаметром 2,5 мм и 2 штуки диаметром 3,5 мм.
• 10В — сочетание контактов и вариант исполнения.

Подтверждённые технические характеристики

Соединитель выпускается во всеклиматическом исполнении, он тропикоустойчив и негерметичен. Основные параметры изделия:

• Количество контактов — 4, из них 2 контакта диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.
• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,75 мОм для контактов диаметром 3,5 мм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Влажность при плюс 40 градусах Цельсия — до 98 процентов.
• Ускорение — до 1500 метров на секунду в квадрате (150 g).
• Наработка — минимум 1000 часов.
• Сочленения-расчленения — 500 циклов.

Конструкция и материалы

Корпус соединителя выполнен из металла, изолятор изготовлен из карболита. Розетка оснащена прямым патрубком и гайкой, что обеспечивает монтаж неэкранированным кабелем. Внутренний объёмный монтаж упрощает подключение проводников внутри корпуса.

НПО «Каскад» (Чебоксары) выпускает данное изделие по ТУ 6313-022-61929916-2015. Розетка 2РТТ28КПН-4Г-10В имеет артикул 5714 и относится к категории 2РТТ28.

Область применения

Благодаря теплостойкости, пылебрызгозащищённости и стойкости к климатическим воздействиям соединитель 2РТТ28КПН-4Г-10В востребован в промышленном оборудовании, специальной технике и других системах, где требуется коммутация цепей с частотой до 3 МГц и напряжением до 850 В при токовой нагрузке на контакт до 200 А. Изделие сохраняет работоспособность при температуре от минус 60 до плюс 100 градусов Цельсия, при влажности до 98 процентов и при ускорении до 1500 метров на секунду в квадрате.
