Назначение

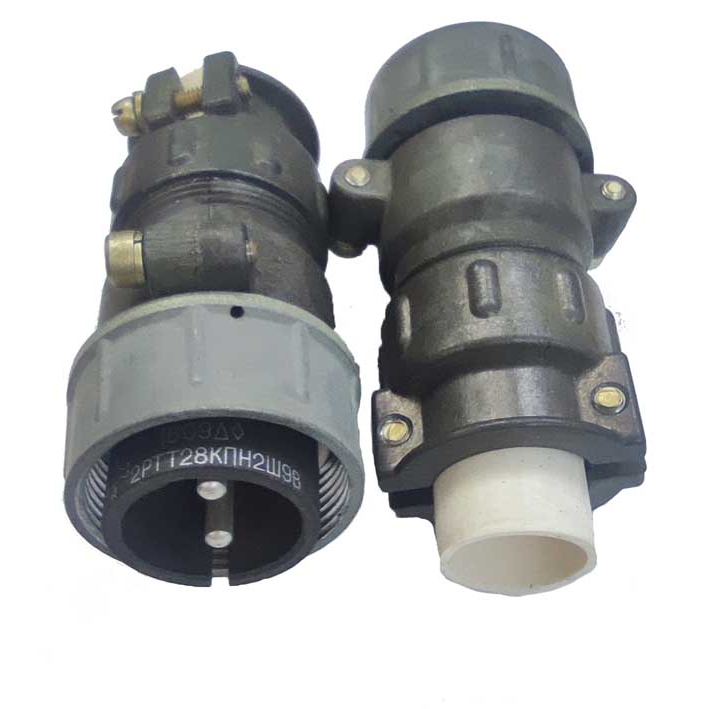

2РТТ28КПН-2Ш-9В — это кабельная вилка цилиндрического разъёма серии 2РТТ. Она предназначена для соединения электрических цепей в различных электро- и радиоаппаратах. Изделие относится к теплостойким, пылебрызгозащищённым коннекторам ручного соединения с внутренним объёмным монтажом. Вилка обеспечивает коммутацию цепей постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В амплитудного значения. Артикул товара — 5713, категория — 2РТТ28. Производитель в предоставленных данных не указан.

Соединение выполняется резьбовым способом. Поляризация корпусов — одношпоночная. Контакты имеют серебряное покрытие, монтаж выполняется пайкой. Вилка изготовлена для неэкранированного кабеля с прямым патрубком во всеклиматическом исполнении по ТУ ГЕ0.364.120.

Подтверждённые особенности

• Тип изделия: кабельная вилка цилиндрического разъёма серии 2РТТ.
• Количество контактов: 2 штуки, диаметр каждого контакта 3,5 мм.
• Максимальный ток на контакт: 50 А.
• Максимальная общая токовая нагрузка: 100 А.
• Сопротивление контакта: не более 0,75 мОм.
• Рабочая частота: до 3 МГц.
• Напряжение: до 850 В амплитудного значения.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений: 500.
• Вибрация: 1–5000 Гц при 30 g.
• Удар: до 1000 g, одиночный.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.
• Исполнение: всеклиматическое, по ТУ ГЕ0.364.120.
• Корпус: кабельный, с прямым патрубком для неэкранированного кабеля.
• Сочленение: резьбовое, поляризация одношпоночная.

Расшифровка обозначения

Обозначение 2РТТ28КПН-2Ш-9В построено по принятой для серии схеме. Ниже приведены подтверждённые значения элементов маркировки.

• 2РТТ — тип: теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов.
• 28 — условный размер корпуса.
• К — кабельный корпус.
• ПН — прямой патрубок для неэкранированного кабеля.
• 2 — количество контактов, диаметр 3,5 мм.
• Ш — вилка, то есть штекерная часть.
• 9 — сочетание контактов.
• В — всеклиматическое исполнение.

Применение и совместимость

Вилка 2РТТ28КПН-2Ш-9В применяется для соединения электрических цепей в электро- и радиоаппаратах. Она рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В амплитудного значения. Благодаря теплостойкости, пылебрызгозащищённости и всеклиматическому исполнению изделие может использоваться в условиях, соответствующих заявленным характеристикам. Монтаж производится пайкой, что обеспечивает надёжное электрическое соединение проводников с контактами вилки.

Ответной частью служит розетка, например ШР28П2ЭГ7. Для сочленения используется резьбовое соединение, а одношпоночная поляризация помогает исключить неправильную стыковку. Вилка предназначена для неэкранированного кабеля с прямым патрубком. При подборе ответной части следует учитывать тип разъёма, число контактов, их диаметр и сочетание контактов, указанное в маркировке.

Технические характеристики

• Количество контактов: 2 шт., диаметр 3,5 мм.
• Максимальный ток на контакт: 50 А.
• Максимальная общая токовая нагрузка: 100 А.
• Сопротивление контакта: не более 0,75 мОм.
• Рабочая частота: до 3 МГц.
• Напряжение: до 850 В амплитудного значения.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Количество соединений: 500.
• Вибрация: 1–5000 Гц, 30 g.
• Удар: до 1000 g, одиночный.
• Покрытие контактов: серебро.
• Метод монтажа: пайка.
• Ответная часть: розетка, например ШР28П2ЭГ7.
