Назначение соединителя 2РТТ28КПН-1Г-8В

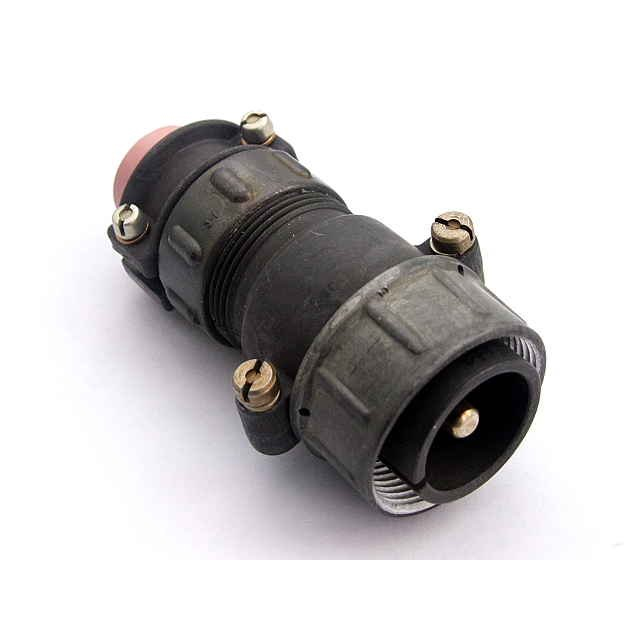

2РТТ28КПН-1Г-8В — это кабельная розетка низкочастотного цилиндрического соединителя серии 2РТТ. Изделие предназначено для надёжного соединения электрических цепей в составе электро- и радиоаппаратуры, контрольно-измерительных приборов, а также различных узлов и блоков. Розетка обеспечивает коммутацию при работе с постоянным и переменным током с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Конструкция рассчитана на эксплуатацию в сложных климатических условиях: соединитель выполнен теплостойким, тропикоустойчивым, во всеклиматическом исполнении и обладает пылебрызгозащитой. Крепление к ответной части — резьбовое, что обеспечивает стабильный электрический контакт и устойчивость к вибрационным нагрузкам.

Расшифровка условного обозначения

Маркировка 2РТТ28КПН-1Г-8В построена по стандартной схеме и содержит полную информацию о типе и исполнении изделия:

• 2РТТ — тип соединителя;
• 28 — условный размер корпуса;
• К — кабельный корпус;
• П — прямой патрубок;
• Н — гайка для неэкранированного кабеля;
• 1 — количество контактов;
• Г — тип исполнения «розетка»;
• 8 — сочетание контактов;
• В — всеклиматическое исполнение.

Технические характеристики и особенности

Розетка имеет металлический корпус из алюминиевого сплава и изолятор из карболита. Тип контактов — гнездо. Такое сочетание материалов обеспечивает механическую прочность и стабильные диэлектрические свойства при длительной эксплуатации.

Изделие сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 100 °C. Сопротивление изоляции составляет не менее 5000 МОм. Назначенный срок службы достигает 15 лет, при этом гарантированы наработка не менее 1000 часов и не менее 500 циклов сочленений.

Монтаж соединителя выполняется объёмным способом — пайкой на кабель. Это обеспечивает надёжное электрическое соединение и устойчивость к механическим воздействиям в процессе эксплуатации.

Ключевые эксплуатационные параметры

• Рабочее напряжение — до 850 В (амплитудное значение);
• Рабочая частота — до 3 МГц;
• Количество контактов — 1;
• Рабочая температура — от минус 60 до плюс 100 °C;
• Сопротивление изоляции — не менее 5000 МОм;
• Срок службы — до 15 лет;
• Наработка — не менее 1000 часов;
• Количество циклов сочленений — не менее 500.

Применение и условия эксплуатации

Розетки серии 2РТТ находят применение в электро-, радио- и контрольно-измерительных приборах для соединения проводов, кабелей, отдельных узлов и блоков. Благодаря пылебрызгозащищённому исполнению и всеклиматическому классу соединитель подходит для эксплуатации в сложных климатических условиях, включая районы с повышенной влажностью, тропическим климатом и значительными перепадами температур.

Резьбовая фиксация обеспечивает надёжное удержание сочленённой пары и препятствует самопроизвольному разъединению при вибрации. Теплостойкость и тропикоустойчивость конструкции делают изделие пригодным как для стационарной аппаратуры, так и для оборудования, работающего в полевых условиях.

Комплектация и обозначение к применению

Изделие поставляется под названием 2РТТ28КПН-1Г-8В с артикулом 5712 и относится к категории 2РТТ28. Производитель в предоставленных данных не указан.
