Назначение изделия

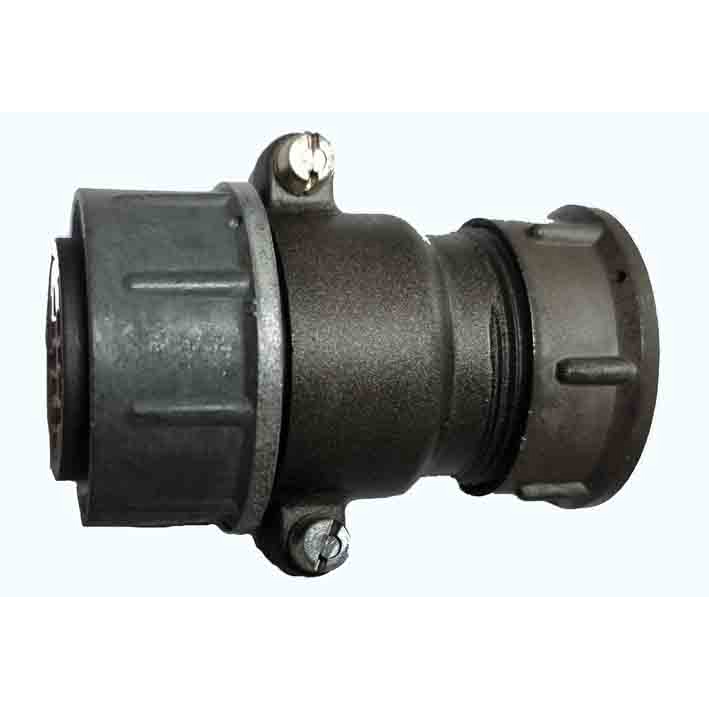

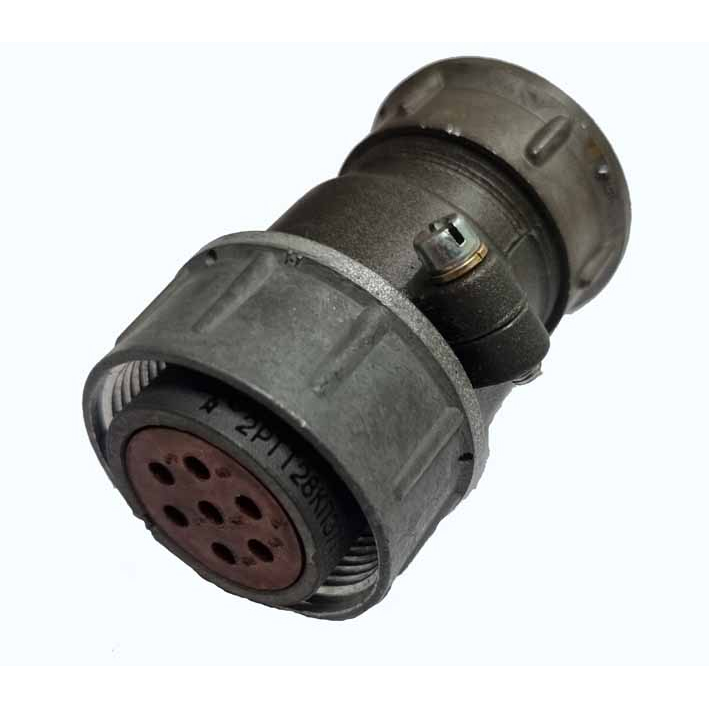

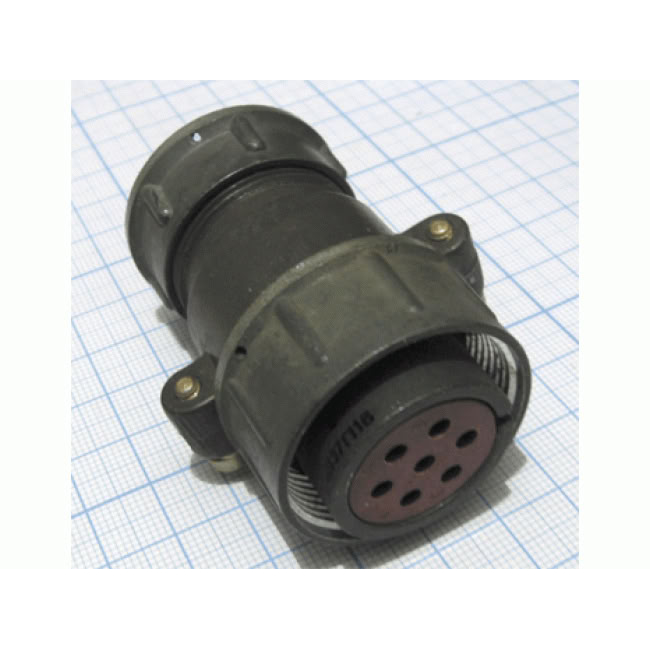

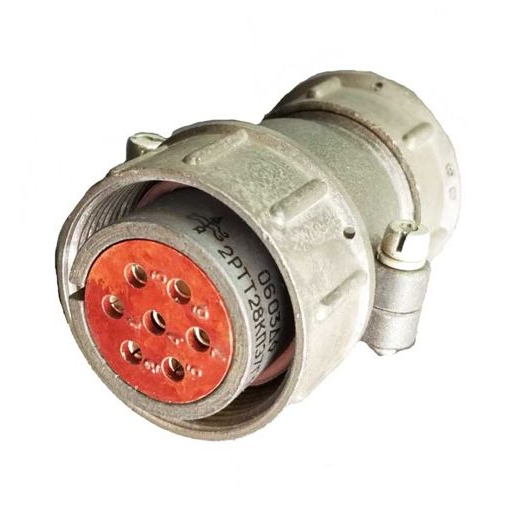

Кабельная розетка 2РТТ28КПЭ7В представляет собой цилиндрический электрический соединитель серии 2РТТ и предназначена для коммутации цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Изделие применяется в условиях внутреннего объемного монтажа и служит прямой заменой модели ШР28П7ЭШ9, сохраняя совместимость по установочным и присоединительным размерам, схеме расположения контактов и способу сочленения.

Соединитель рассчитан на работу при напряжении до 700 В, при этом амплитудное значение напряжения составляет 850 В. Максимальный ток на один контакт достигает 25 А, а суммарная токовая нагрузка по всем семи контактам — до 175 А. Рабочий диапазон частот ограничен значением 3 МГц, что позволяет использовать розетку в цепях с сигналами умеренной частоты, а также в силовых цепях питания.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит всю ключевую информацию о его исполнении и характеристиках. Каждый символ обозначения имеет строго определенное значение:

• 2РТТ — теплостойкий пылебрызгозащищенный цилиндрический разъем нормальных габаритов;
• 28 — условный размер корпуса, определяющий габаритную группу;
• КПЭ — кабельная часть с прямым патрубком, рассчитанная на подключение экранированного кабеля;
• 7 — количество контактов, равное семи, с диаметром каждого контакта 2,5 мм;
• Г — розетка, то есть гнездовая часть соединителя;
• 11 — сочетание контактов, определяющее конкретную схему их расположения;
• В — всеклиматическое исполнение, допускающее эксплуатацию в широком диапазоне климатических условий.

Корпус изделия выполнен с резьбовым соединением и одношпоночной поляризацией, что исключает ошибки при сочленении и обеспечивает надежную фиксацию ответной части. Прямой патрубок упрощает ввод экранированного кабеля и аккуратную укладку проводников внутри корпуса.

Технические характеристики

Розетка 2РТТ28КПЭ7В обладает следующими подтвержденными параметрами:

• количество контактов — 7 штук, диаметр контакта 2,5 мм;
• максимальный ток на контакт — 25 А;
• общая токовая нагрузка — до 175 А;
• рабочая частота — до 3 МГц;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• вибрационные нагрузки — от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате;
• количество сочленений-расчленений — 500 циклов;
• минимальная наработка — 1000 часов;
• срок сохраняемости — 15 лет.

Контакты изделия имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Монтаж проводников выполняется методом пайки, что предъявляет соответствующие требования к квалификации персонала и применяемому инструменту.

Применение и совместимость

Изделие предназначено для установки в аппаратуру, эксплуатируемую в условиях воздействия вибрации, механических ударов и значительных перепадов температур. Благодаря пылебрызгозащищенному исполнению корпуса розетка подходит для применения в отсеках с повышенной влажностью и запыленностью, характерных для промышленного и транспортного оборудования.

Соединитель используется совместно с ответной вилочной частью соответствующего типоразмера и сочетания контактов. Прямая совместимость с разъемом ШР28П7ЭШ9 позволяет проводить замену вышедших из строя компонентов без изменения монтажной схемы и конструкции узла.

Всеклиматическое исполнение «В» подтверждает возможность применения изделия в регионах с холодным, умеренным и тропическим климатом, включая эксплуатацию вне отапливаемых помещений при условии соблюдения норм по монтажу и защите кабельных вводов.
