Назначение и область применения

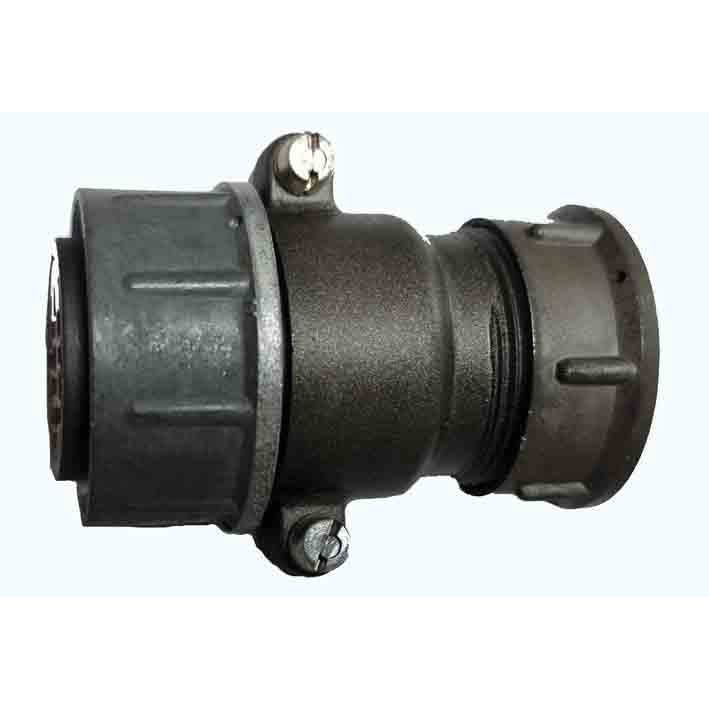

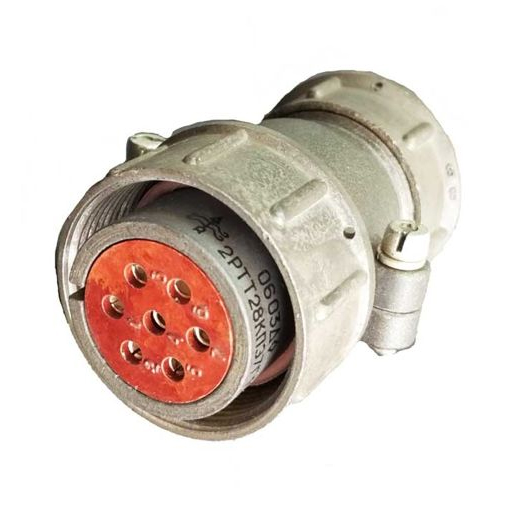

Кабельная розетка 2РТТ28КПЭ7В представляет собой соединитель серии 2РТТ, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на напряжение до 700 В (амплитудное значение 850 В) и применяется в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с защитой от пыли и брызг. Данная модель является прямой заменой розетки ШР28П7ЭШ9 и сохраняет полную совместимость по присоединительным и установочным размерам.

Разъём выпускается во всеклиматическом исполнении и допускает эксплуатацию в жёстких условиях, включая повышенную влажность до 98 процентов при температуре плюс 40 градусов Цельсия, пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па, а также механические удары с ускорением до 1000 g. Благодаря этим свойствам изделие подходит для аппаратуры, работающей в широком диапазоне климатических и механических воздействий.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТТ28КПЭ7В содержит информацию о типе, исполнении и характеристиках разъёма. Расшифровка обозначения:

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• 28 — условный размер корпуса;
• КПЭ — кабельный вариант с прямым эластичным патрубком;
• 7 — семь контактов диаметром 2,5 мм;
• В — всеклиматическое исполнение.

Розетка оснащена семью контактами, покрытие контактов — серебро. Монтаж осуществляется пайкой. Сочленение с ответной частью — резьбовое, с одношпоночной поляризацией, что исключает неправильное соединение и обеспечивает стабильное положение контактов при вибрационных нагрузках. Корпус рассчитан на ручное соединение и расчленение.

Технические характеристики

Разъём 2РТТ28КПЭ7В рассчитан на длительную работу при токовой нагрузке до 25 А на каждый контакт. Общая допустимая токовая нагрузка по всем контактам составляет до 175 А. Электрические параметры изделия:

• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия;
• вибрационные нагрузки — в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с²;
• количество циклов сочленений и расчленений — 500;
• минимальная наработка — 1000 часов.

Разъём предназначен для внутреннего монтажа с экранированным или неэкранированным кабелем. Конструкция патрубка обеспечивает надёжную фиксацию кабеля и защиту места заделки от механических повреждений и проникновения влаги.

Применение и совместимость

Изделие 2РТТ28КПЭ7В применяется как замена розетки ШР28П7ЭШ9 при ремонте, модернизации или комплектации радиоэлектронного оборудования. Полная совместимость по контактной схеме, резьбовому сочленению и габаритным размерам позволяет устанавливать розетку без доработки ответных частей и изменения монтажных мест.

Благодаря всеклиматическому исполнению и теплостойкой конструкции разъём подходит для аппаратуры, эксплуатируемой в условиях значительных перепадов температур, высокой влажности и интенсивных механических воздействий. Стабильные электрические параметры в сочетании с серебряным покрытием контактов обеспечивают малые переходные сопротивления и надёжную передачу сигналов и питания.
