Назначение и область применения

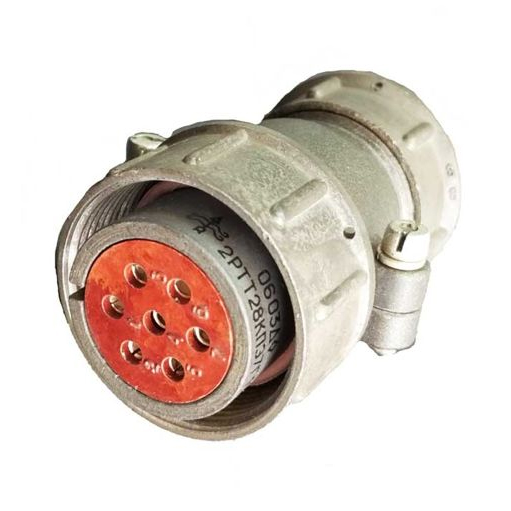

Разъём 2РТТ28КПЭ7В представляет собой кабельную розетку цилиндрической формы с прямым патрубком, рассчитанную на подключение экранированного кабеля. Изделие относится к классу низкочастотных электрических соединителей и предназначено для коммутации цепей постоянного и переменного тока. Благодаря пылебрызгозащищённому исполнению разъём может применяться в аппаратуре, эксплуатируемой в условиях повышенной влажности, запылённости и воздействия атмосферных осадков.

Соединитель рассчитан на работу при частоте до 3 МГц и амплитудном значении напряжения до 850 В. Такие параметры позволяют использовать его в промышленной электронике, измерительных системах, испытательном оборудовании, блоках питания, а также в аппаратуре связи и автоматики, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Конструкция с прямым патрубком обеспечивает удобный ввод экранированного кабеля и сохранение целостности экранирующей оплётки в месте соединения. Это особенно важно при работе с сигналами, чувствительными к электромагнитным помехам.

Электрические характеристики

Разъём оснащён семью контактами, каждый из которых имеет диаметр 2,5 мм. Контактные элементы выполнены из серебра — этот материал обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Сопротивление одного контакта не превышает 1 мОм, что гарантирует минимальные потери энергии в точке соединения и снижает нагрев при протекании рабочих токов.

Допустимые токовые нагрузки:

• максимальный ток на один контакт — 25 А;
• суммарный ток через все контакты — до 175 А.

Сопротивление изоляции между контактами в нормальных климатических условиях составляет не менее 1000 МОм. Этот показатель подтверждает высокое качество изоляционных материалов и исключает взаимное влияние цепей при работе устройства.

Условия эксплуатации и механическая стойкость

Разъём выполнен во всеклиматическом исполнении и сохраняет работоспособность в широком диапазоне температур — от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное повышение температуры до 180 градусов Цельсия, что позволяет использовать изделие в оборудовании с периодическими тепловыми нагрузками. Соединитель также устойчив к работе в условиях пониженного атмосферного давления вплоть до 1,3 на 10 в минус четвёртой степени Па, что расширяет область его применения вплоть до авиационной и высотной техники.

Механическая прочность изделия подтверждена следующими характеристиками:

• синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g);
• одиночные удары с ускорением до 10000 метров в секунду в квадрате (1000 g);
• многократные удары с ускорением до 1500 метров в секунду в квадрате (150 g).

Изделие рассчитано не менее чем на 500 циклов соединения и рассоединения без ухудшения электрических параметров, а гарантированная наработка составляет не менее 1000 часов в штатных условиях применения. Заявленный срок хранения — от 15 до 20 лет, что подтверждает долговечность применённых материалов и покрытий.

Совместимость и монтаж

Разъём 2РТТ28КПЭ7В входит в серию 2РТТ28 и совместим по посадочным размерам и схеме расположения контактов с ответными частями данной серии. Прямой патрубок предназначен для фиксации экранированного кабеля, при этом конструкция обеспечивает герметизацию места ввода и защиту от проникновения пыли и брызг внутрь корпуса.

При монтаже необходимо учитывать диаметр обслуживаемого кабеля и обеспечить надёжную заделку экранирующей оплётки на патрубок для сохранения экранирования по всей длине линии. Разъём подходит для применения в стационарной и подвижной аппаратуре, где требуется разъёмное соединение, устойчивое к вибрационным и ударным нагрузкам.
