Назначение разъёма 2РТТ28КПЭ7Ш41В «Элекон»

Разъём 2РТТ28КПЭ7Ш41В производства Элекон — это цилиндрический низкочастотный электрический соединитель российского производства. Он предназначен для коммутации силовых и сигнальных цепей в аппаратуре промышленного и военного назначения. Изделие относится к серии цилиндрических разъёмов 2РТТ, выпускаемых по техническим условиям ГЕ0.364.120 ТУ.

Основное применение — соединение кабелей с блочными розетками, например типа 2РТ-А или ШР, в составе аппаратуры, которая работает в жёстких механических и климатических условиях. Разъём востребован там, где требуется надёжная электрическая связь при воздействии вибрации, ударов, перепадов температур и пониженного атмосферного давления.

Конструктивные особенности и подтверждённые характеристики

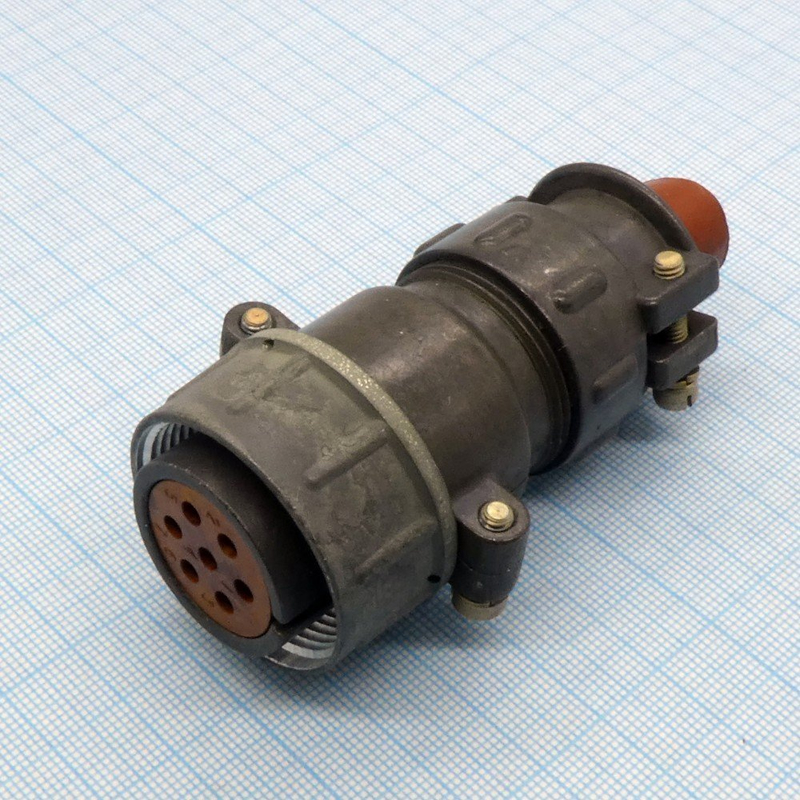

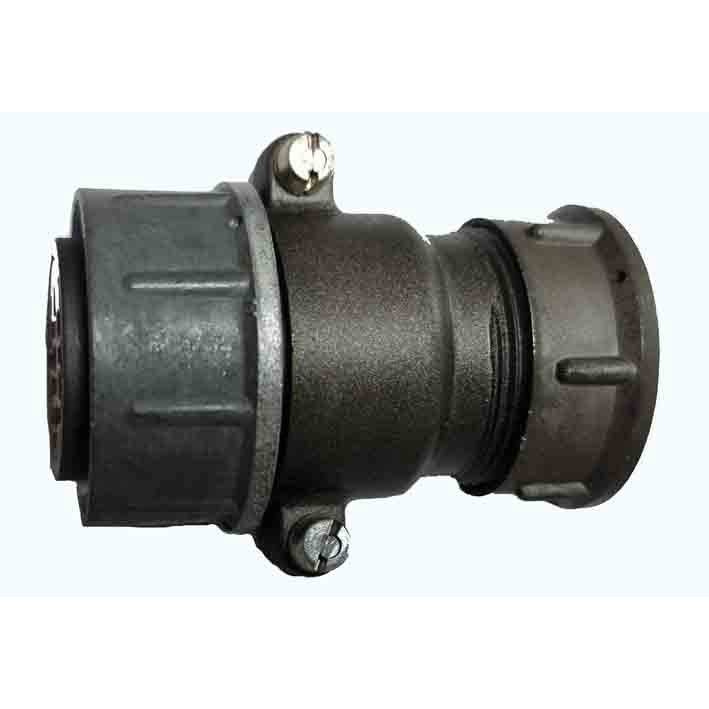

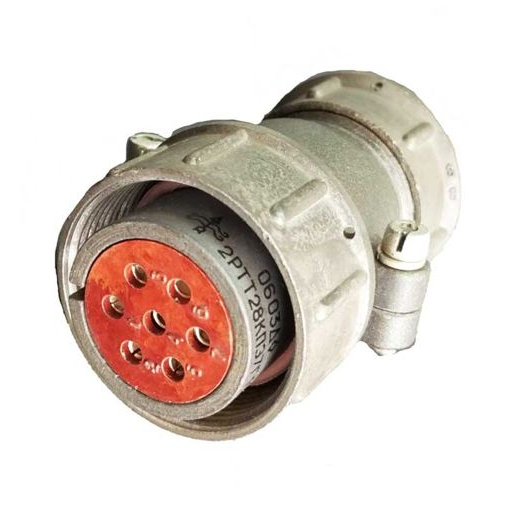

Разъём выполнен в цилиндрическом корпусе, типопозиция соответствует размерному ряду 2РТТ28 с условным размером корпуса 28. Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета. Электрический монтаж — пайка в кабель, монтаж корпуса — объёмный. Сочленение резьбовое, накидная гайка имеет шаг М33×1,5 мм.

Контакты штырьковые (индекс Ш), круглые, диаметром 1,5 мм, в количестве 7 штук. Они изготовлены из латуни с серебряным покрытием, что обеспечивает низкое переходное сопротивление и стабильную проводимость. Контакты извлекаемые, что упрощает замену и ремонт отдельных выводов без демонтажа всего соединителя.

Буква «5» в обозначении указывает на вид приёмки, то есть на уровень контроля качества при выпуске изделия, и не относится к конструкции разъёма. Год выпуска указан 2015.

Основные электрические параметры

• Максимальное рабочее напряжение — до 850 В.
• Максимальный ток на контакт диаметром 1,5 мм — 20 А.
• Суммарный ток на разъём — до 70 А.
• Сопротивление контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Механические и климатические параметры

• Ресурс сочленения–расчленения — до 500 циклов.
• Вибрация с частотой 1–5000 Гц и ускорением до 30 g.
• Ударные нагрузки — до 150 g при многократном действии и до 1000 g при одиночных ударах.
• Рабочий диапазон температур — от минус 60 до плюс 100 °C.
• Климатическое исполнение — всеклиматическое (В), допустимая относительная влажность — до 98% при температуре плюс 25 °C.
• Работоспособность сохраняется при давлении от 1,33·10⁻⁴ до 50,6·10⁴ Па.

Применение и условия эксплуатации

Разъём 2РТТ28КПЭ7Ш41В применяется в аппаратуре, работающей в условиях повышенных механических нагрузок и широкого диапазона температур. Он может использоваться в любом положении в пространстве. При этом изделие не имеет герметизации, в отличие от некоторых модификаций с другим индексом в обозначении, поэтому его не следует применять в средах, требующих полной изоляции от влаги или агрессивных жидкостей.

Благодаря извлекаемым контактам и резьбовому сочленению разъём удобен для монтажа и обслуживания: при необходимости можно заменить отдельный контакт без замены всего соединителя. Сочетание серебряного покрытия контактов, латунной основы и карболитового изолятора обеспечивает стабильные электрические характеристики при длительной эксплуатации.

Разъём выпускается в России производителем Элекон и соответствует техническим условиям ГЕ0.364.120 ТУ. При подборе аналогов и модификаций следует обращать внимание на индекс приёмки и наличие или отсутствие герметизации, поскольку эти параметры влияют на область применения изделия.
