Назначение изделия

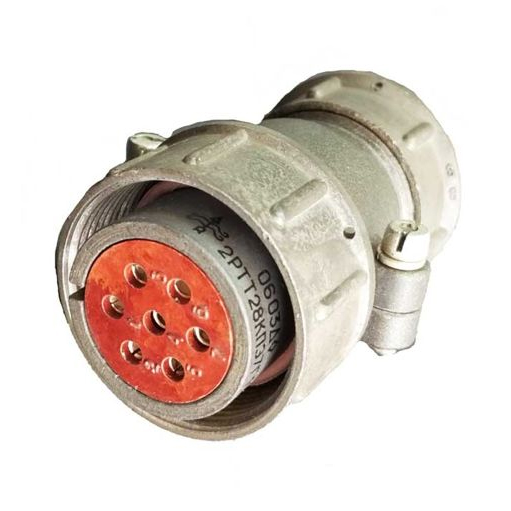

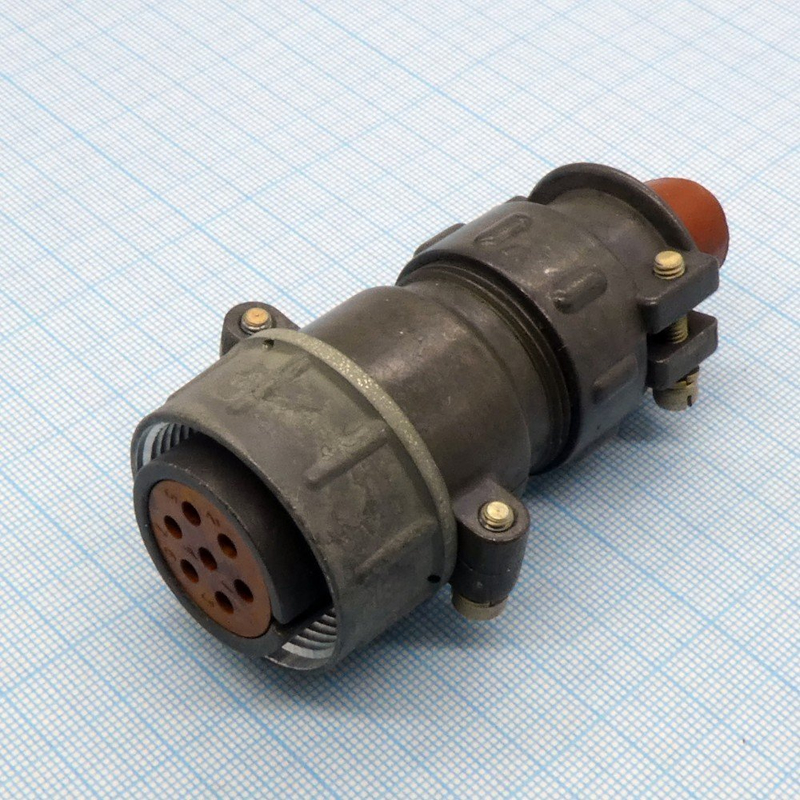

2РТТ28КПЭ7Ш41В — это электрический разъём (соединитель) серии 2РТТ, произведённый заводом «Элекон» в 2015 году с маркировкой «5», которая, вероятно, обозначает номер партии или отметку приёмки ОТК. Изделие относится к категории 2РТТ28 и применяется как соединитель общего назначения в составе радиоэлектронной и радиотехнической аппаратуры.

Соединитель предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Конструкция допускает подключение как экранированных, так и неэкранированных кабелей и рассчитана на всеклиматическое исполнение по техническим условиям ГЕО.364.120ТУ.

Конструктивные особенности и расшифровка обозначения

Серия 2РТТ представляет собой пылебрызгозащищённые цилиндрические соединители с резьбовым соединением. Соединитель состоит из вилки и розетки, которые могут выполняться в блочном (приборном) или кабельном варианте с прямым либо угловым патрубком. В обозначении изделия зашифрованы следующие конструктивные признаки:

• 2РТТ — тип: пылебрызгозащищённый соединитель;
• 28 — условный размер корпуса, мм;
• К — кабельный корпус;
• П — прямой патрубок;
• Э — гайка для экранированного кабеля;
• 7 — число контактов;
• Ш — конструктивное исполнение с резиновыми кожухами и втулками;
• 41В — вариант монтажа и исполнения, всеклиматическое.

Покрытие контактов выполнено из серебра. Поляризация одношпоночная, что исключает неправильное сочленение частей разъёма. Монтаж контактов осуществляется пайкой либо объёмным внутренним способом.

Технические характеристики

Соединитель рассчитан на работу с рабочим напряжением до 700–850 В и током на контакт от 20 до 200 А. В серии 2РТТ предусмотрены исполнения с количеством контактов от 1 до 47, в данном изделии установлено 7 контактов. Основные эксплуатационные параметры:

• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• допустимая смена температур — до плюс 180 градусов Цельсия;
• устойчивость к вибрации в диапазоне от 1 до 1000 Гц при ускорении 100 метров на секунду в квадрате;
• устойчивость к ударам с ускорением до 10000 метров на секунду в квадрате;
• пониженное атмосферное давление — 1,3 на 10 в минус четвёртой степени Па;
• сопротивление изоляции — не менее 1000 МОм;
• наработка на отказ — не менее 1000 часов;
• количество сочленений — не менее 500.

Применение

Изделие используется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Благодаря пылебрызгозащищённому исполнению, резьбовой фиксации и всеклиматическому варианту 41В, разъём пригоден для эксплуатации в условиях повышенной влажности, запылённости, вибрационных и ударных нагрузок, а также при значительных перепадах температур. Наличие гайки для экранированного кабеля позволяет применять соединитель в цепях, требующих защиты от электромагнитных помех.
