Назначение и область применения

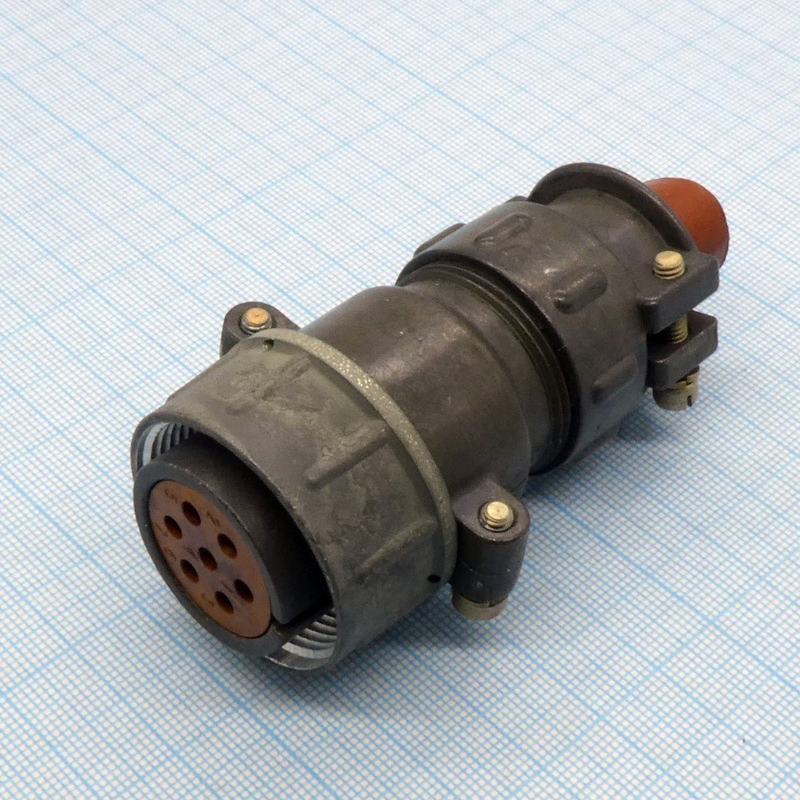

2РТТ28КПЭ7Ш41В — это кабельная вилка, представляющая собой теплостойкий, пылебрызгозащищенный цилиндрический низкочастотный разъем ручного соединения для внутреннего объемного монтажа. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с токовой нагрузкой до 10 А на контакт (общая до 70 А) и напряжением до 700 В (амплитудное 850 В).

Разъем применяется в радиоэлектронной и радиотехнической аппаратуре для надежного соединения цепей в суровых условиях, включая вибрацию, перепады температур и пониженное давление. Конструкция обеспечивает стабильный электрический контакт при механических воздействиях и в широком диапазоне климатических факторов.

Конструктивные особенности

Корпус разъема выполнен из алюминиевого сплава, что обеспечивает сочетание прочности и сравнительно небольшой массы. Изолятор изготовлен из карболита или аналогичного материала, устойчивого к нагреву и механическим нагрузкам. Поляризация одношпоночная, что исключает неправильное сочленение ответных частей.

Монтаж контактов осуществляется методом пайки. Соединение частей разъема — ручное, с фиксацией накидной гайкой. Исполнение корпуса предусматривает прямой кабельный патрубок и гайку для экранированного кабеля, что позволяет использовать изделие в составе экранированных линий связи и питания.

Технические характеристики

• Количество контактов: 7 штыревых контактов диаметром 1,5 мм
• Материал контактов: серебро, сопротивление не более 2,5 мОм
• Максимальный ток на контакт: 10 А
• Максимальный общий ток: 70 А
• Рабочее напряжение: до 700 В, амплитудное 850 В
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях
• Рабочая температура: от -60 до +100 °C
• Вибрационные нагрузки: 1–5000 Гц при ускорении до 30 g
• Число сочленений: 500 циклов
• Минимальная наработка: 1000 часов
• Климатическое исполнение: всеклиматическое

Расшифровка обозначения

Маркировка изделия содержит сведения о типе и конструктивном исполнении. Обозначение 2РТТ указывает на теплостойкий, пылебрызгозащищенный цилиндрический разъем нормальных габаритов. Число 28 определяет условный размер корпуса. Индекс КПЭ обозначает кабельный корпус с прямым патрубком и гайкой для экранированного кабеля. Сочетание 7Ш указывает на наличие 7 штыревых контактов диаметром 1,5 мм, число 41 — сочетание контактов, литера В — всеклиматическое исполнение.

Условия эксплуатации и монтаж

Изделие рассчитано на эксплуатацию при пониженном атмосферном давлении и в условиях интенсивной вибрации. Диапазон рабочих температур от -60 до +100 °C позволяет использовать разъем как в неотапливаемых отсеках аппаратуры, так и вблизи тепловыделяющих узлов. Подключение проводников выполняется пайкой к контактным хвостовикам, что обеспечивает низкое переходное сопротивление и устойчивость к циклическим температурным воздействиям.

Герметизация кабельного ввода под экранированный кабель достигается за счет конструкции патрубка и прижимной гайки. Это позволяет применять разъем в пыле- и брызгозащищенных соединениях без дополнительных уплотнительных элементов при условии корректной разделки кабеля и соблюдения монтажных требований.
