Назначение изделия

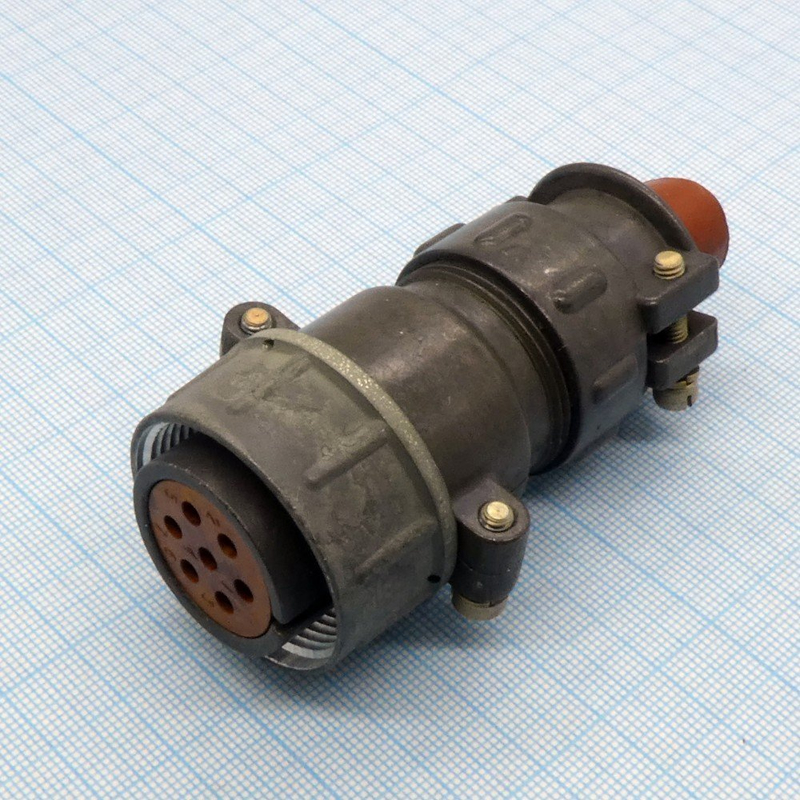

2РТТ28КПЭ7Ш41В представляет собой кабельную вилку из серии теплостойких пылебрызгозащищённых цилиндрических разъёмов низкочастотного назначения, рассчитанных на ручное соединение. Изделие применяется для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, контрольно-измерительных систем и силовых установок, где требуется надёжное разъёмное соединение с защитой от внешних воздействий.

Разъём допускает работу с токовой нагрузкой до 10 А на каждый контакт при суммарной токовой нагрузке до 70 А. Максимальное рабочее напряжение составляет 700 В, амплитудное значение достигает 850 В. Эти параметры позволяют использовать изделие в цепях питания, управления и передачи сигналов средней мощности.

Расшифровка обозначения

Маркировка 2РТТ28КПЭ7Ш41В содержит полную информацию о конструктивных особенностях разъёма:

• 2РТТ — теплостойкий, пылебрызгозащищённый цилиндрический разъём нормальных габаритов;
• 28 — условный размер корпуса;
• КПЭ — кабельное исполнение с прямым патрубком и гайкой для экранированного кабеля;
• 7Ш — 7 штыревых контактов диаметром 1,5 мм;
• 41 — сочетание контактов;
• В — всеклиматическое исполнение.

Конструкция и материалы

Корпус разъёма выполнен по цилиндрической схеме нормальных габаритов, обеспечивающей компактность и удобство монтажа. Кабельное исполнение с прямым патрубком и специальной гайкой рассчитано на подключение экранированного кабеля, что позволяет снизить влияние электромагнитных помех и сохранить качество передаваемых сигналов. Контакты изготовлены из серебра.

Технические характеристики

Изделие соответствует требованиям, предъявляемым к разъёмам низкочастотного назначения с повышенной стойкостью к климатическим и механическим воздействиям.

• Количество контактов: 7 шт., диаметр контакта 1,5 мм;
• Максимальный ток на контакт: 10 А;
• Максимальный суммарный ток: 70 А;
• Сопротивление контакта: не более 2,5 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Вибрационные нагрузки: диапазон частот от 1 до 5000 Гц при ускорении до 30 g;
• Ресурс: 500 сочленений-расчленений, наработка не менее 1000 часов.

Условия эксплуатации

Разъём предназначен для применения в широком диапазоне климатических условий благодаря всеклиматическому исполнению. Изделие сохраняет работоспособность при относительной влажности воздуха до 98 процентов при температуре плюс 25 градусов Цельсия. Допустимая эксплуатация охватывает диапазон атмосферного давления от 1,33 на 10 в минус четвёртой степени Па. Конструкция учитывает возможность кратковременного повышения температуры до плюс 180 градусов Цельсия с учётом перегрева контактов.

Пылебрызгозащищённое исполнение предотвращает попадание пыли и брызг внутрь соединения, что повышает стабильность электрических параметров и продлевает срок службы разъёма в условиях запылённых производств, транспортных установок и наружного размещения оборудования.

Области применения

2РТТ28КПЭ7Ш41В подходит для построения линий связи и силовых подключений в радиоэлектронных блоках, испытательных стендах, промышленных автоматизированных комплексах, а также в аппаратуре, эксплуатируемой при значительных перепадах температур и воздействии вибраций. Кабельная вилка с прямым патрубком удобна при монтаже жгутов и подключении экранированных кабелей к ответным частям серии 2РТТ.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения на протяжении всего заявленного ресурса. Конструкция рассчитана на ручное сочленение и расчленение, не требующее специального инструмента, что упрощает обслуживание и оперативную замену узлов аппаратуры.
