Назначение разъёма 2РТТ28КПЭ7Ш11В

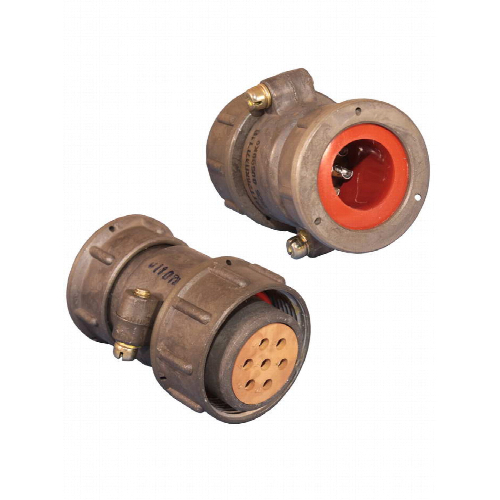

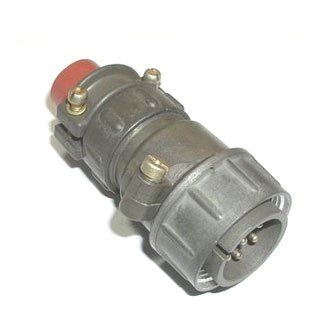

2РТТ28КПЭ7Ш11В — это цилиндрический низкочастотный разъём-вилка производства завода «Элекон», входящий в серию 2РТТ. Соединители этой серии широко применяются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Разъём предназначен для подключения кабельных линий в составе промышленного и военного оборудования, в том числе в сверхнизкочастотных и низкочастотных цепях.

Изделие применяется в аппаратуре, где требуется надёжное электрическое соединение с возможностью работы при повышенных механических и климатических нагрузках. Разъём обеспечивает стабильную передачу сигнала и питания в условиях, характерных для эксплуатации ответственной техники.

Подтверждённые особенности и технические характеристики

Конструкция разъёма 2РТТ28КПЭ7Ш11В рассчитана на длительную эксплуатацию и соответствует требованиям, предъявляемым к соединителям ответственного назначения. Ниже приведены основные параметры изделия.

• Количество контактов: 7 штыревых контактов.
• Номинальное напряжение: до 850 В; рабочее напряжение — не более 700 В.
• Рабочий ток на контакт: 25 А для контактов диаметром 2,5 мм.
• Диапазон рабочих частот: ориентировочно от 1 Гц до 5 кГц.
• Корпус: алюминиевый сплав А-22, оксидированное покрытие, цвет «темно-серый».
• Вставка-изолятор: аминопласт.
• Покрытие контактов: серебро (Ag).
• Форм-фактор: цилиндрический, кабельный, с прямым кожухом для экранированного кабеля и резьбовым соединением.
• Диапазон рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 40 градусов Цельсия.
• Климатическое исполнение: всеклиматическое.
• Допускается хранение до 15 лет при соблюдении условий, указанных в ТУ ГЕ0.364.120ТУ.

Применение и условия эксплуатации

Разъём 2РТТ28КПЭ7Ш11В применяется для коммутации кабельных линий в низкочастотных и сверхнизкочастотных цепях радиоэлектронной и радиотехнической аппаратуры. Благодаря цилиндрическому корпусу с резьбовым соединением и прямому кожуху для экранированного кабеля он обеспечивает механически прочное и помехозащищённое подключение.

Всеклиматическое исполнение и широкий диапазон рабочих температур позволяют использовать изделие в аппаратуре, работающей в сложных климатических условиях, включая повышенную влажность до 98 процентов при температуре плюс 40 градусов Цельсия. Разъём рассчитан на эксплуатацию при пониженных и повышенных температурах в пределах от минус 60 до плюс 100 градусов Цельсия.

Сочетание алюминиевого корпуса из сплава А-22 с оксидированным покрытием, изолятора из аминопласта и серебряного покрытия контактов обеспечивает надёжность соединения и устойчивость к внешним воздействиям. Изделие поставляется в соответствии с техническими условиями ТУ ГЕ0.364.120ТУ, что подтверждает его пригодность для применения в ответственной аппаратуре.
